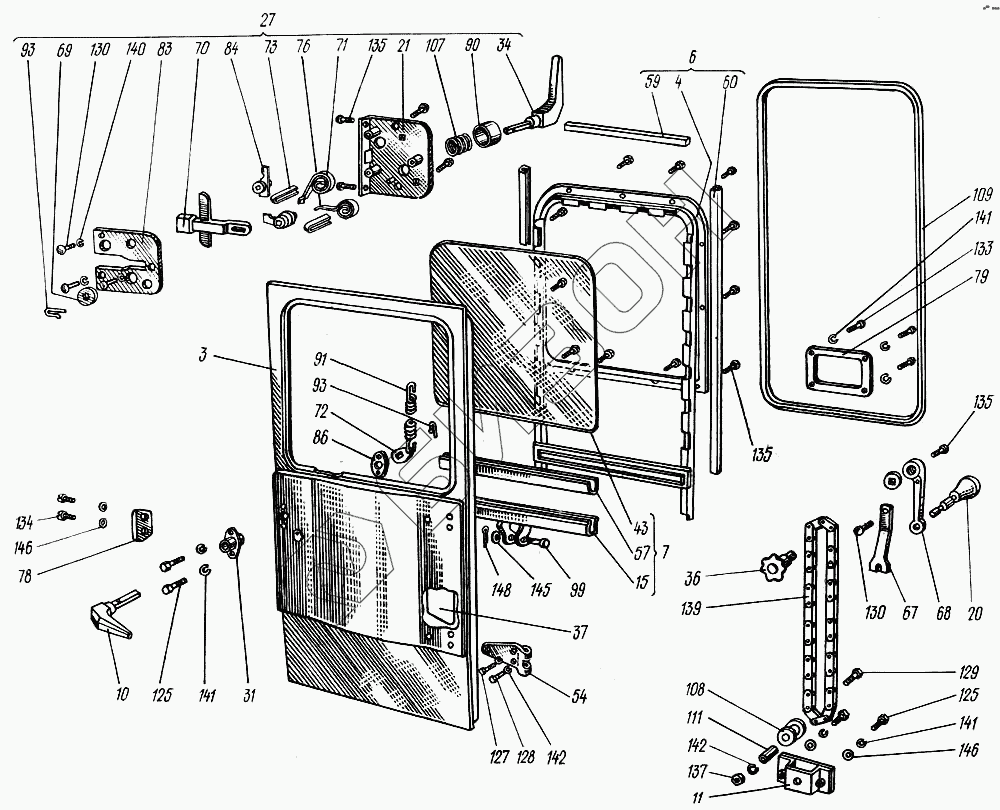

Графический каталог запасных частей к технике: ХТЗ Т-150. Кабина
3
4
6
7
10
11
15
20
21
27
31
34
36
37
43
54
57
59
60
67
68
69
69
70
71
72
73
76
78
79
83
84
86
90
91
93
93
93
99
107
108
109
111
125
125
125
127
127
128
128
129
130
130
130
133
134
135
135
137
137
137
139
140
141
141
141
141
142
142
142
142
142
142
145
146
146
148
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.45.002 | 150.45.002 | Кабина |
Загрузка ...
|
|
| 150.45.001-1А | 150.45.001-1А | Кабина |
Загрузка ...
|
|
| 150.45.005 | 150.45.005 | Кабина |
Загрузка ...
|
|
| 3 | 150.45.014-1 | Панель двери в сборе |
Загрузка ...
|
|
| 4 | 150.45.016-1 | Рамка двери |
Загрузка ...
|
|
| 6 | 150.45.018-1 | Рамка двери |
Загрузка ...
|
|
| 7 | 150.45.020-1 | Кронштейн стекла двери |
Загрузка ...
|
|
| 10 | 150.45.032-1 | Ручка |
Загрузка ...
|
|
| 11 | 150.45.038 | Кронштейн натяжного ролика в сборе |
Загрузка ...
|
|
| 15 | 150.45.047 | Кронштейн окна левый в сборе |
Загрузка ...
|
|
| 20 | 150.45.060 | Фиксатор |
Загрузка ...
|
|
| 21 | 150.45.062-1 | Корпус замка в сборе |
Загрузка ...
|
|
| 27 | 150.45.070-1А | Замок |
Загрузка ...
|
|
| 31 | 150.45.077-1 | Фланец |
Загрузка ...
|
|
| 34 | 150.45.087 | Ручка замка внутренняя в сборе |
Загрузка ...
|
|
| 36 | 150.45.089-1 | Звездочка |
Загрузка ...
|
|
| 37 | 150.45.094 | Усилитель петли двери |
Загрузка ...
|
|
| 43 | 150.45.141А | Стекло двери |
Загрузка ...
|
|
| 54 | 150.45.184-1 | Петля |
Загрузка ...
|
|
| 57 | 150.45.189 | Прокладка опускного стекла |
Загрузка ...
|
|
| 59 | 150.45.192-1 | Желобок опускного стекла |
Загрузка ...
|
|
| 60 | 150.45.192-1-01 | Желобок опускного стекла |
Загрузка ...
|
|
| 67 | 150.45.260 | Пружина |
Загрузка ...
|
|
| 68 | 150.45.262 | Ручка стеклоподъемника |
Загрузка ...
|
|
| 69 | 150.45.264 | Шайба специальная |
Загрузка ...
|
|
| 69 | 150.45.264 | Шайба специальная |
Загрузка ...
|
|
| 70 | 150.45.266-1 | Шток |
Загрузка ...
|
|
| 71 | 150.45.271-1 | Пружина замка |
Загрузка ...
|
|
| 72 | 150.45.278 | Планка штока |
Загрузка ...
|
|
| 73 | 150.45.280 | Скоба стопорная |
Загрузка ...
|
|
| 76 | 150.45.293-1 | Пружина |
Загрузка ...
|
|
| 78 | 150.45.315 | Направляющий шип двери |
Загрузка ...
|
|
| 79 | 150.45.319 | Крышка люка |
Загрузка ...
|
|
| 83 | 150.45.339 | Крышка замка |
Загрузка ...
|
|
| 84 | 150.45.340-1 | Кулачок |
Загрузка ...
|
|
| 86 | 150.45.350 | Пластина крепления ручки двери |
Загрузка ...
|
|
| 90 | 150.45.369 | Колпачок |
Загрузка ...
|
|
| 91 | 150.45.376 | Пружина |
Загрузка ...
|
|
| 93 | 150.45.404 | Шплинт пружинный |
Загрузка ...
|
|
| 93 | 150.45.404 | Шплинт пружинный |
Загрузка ...
|
|
| 99 | 150.45.443 | Палец |
Загрузка ...
|
|
| 107 | 125.40.145 | Пружина сигнала |
Загрузка ...
|
|
| 108 | 12545144 | Ролик |
Загрузка ...
|
|
| 109 | 125.45.208-1 | Уплотнитель фланца двери |
Загрузка ...
|
|
| 111 | 125.45.504 | Втулка распорная |
Загрузка ...
|
|
| 125 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 125 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 127 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 127 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 128 | Болт 3М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт 3М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 128 | Болт 3М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт 3М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 129 | Болт М8-6gх35.88.35.019 ГОСТ 7798-70 | Болт М8-6gх35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 130 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 130 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 131 | Винт В1М5-6gх8.58.019 ГОСТ 17473-80 | Винт В1М5-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 131 | Винт В1М5-6gх8.58.019 ГОСТ 17473-80 | Винт В1М5-6gх8.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 132 | Винт В1М5-6gх18.58.019 ГОСТ 17473-80 | Винт В1М5-6gх18.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 133 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 134 | Винт В1М6-6gх18.58.019 ГОСТ 17473-80 | Винт В1М6-6gх18.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 135 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 135 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 137 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 137 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 139 | 150.45.180 | Цепь |
Загрузка ...
|
|
| 140 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 141 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 141 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 145 | Шайба 5.04.0115 ГОСТ 11371-78 | Шайба 5.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 146 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 148 | Шплинт 1,6х12.016 ГОСТ 397-79 | Шплинт 1,6х12.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 166 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
