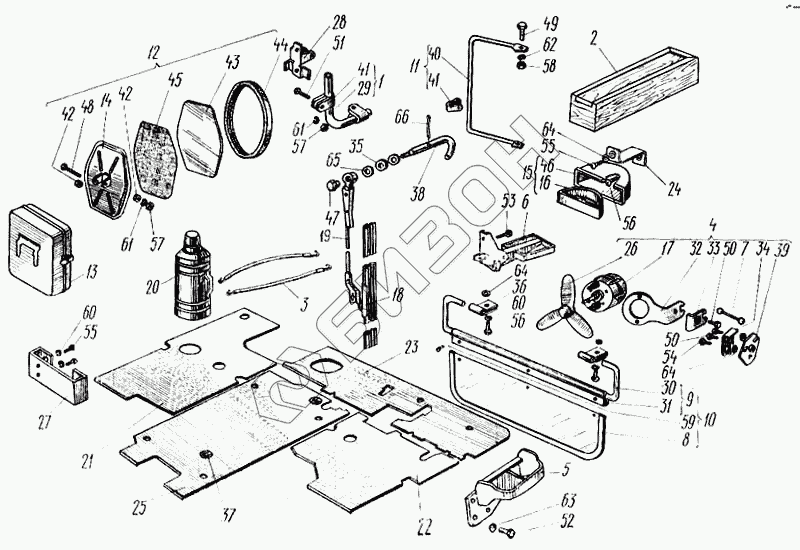

Графический каталог запасных частей к технике: ХТЗ Т-150. Оборудование кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
41
41
42
42
43
44
45
46
47
48
49
50
50
52
53
54
55
56
56
57
57
57
58
59
60
60
61
61
61
62
63
64
64
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.69.001-3 | 150.69.001-3 | Оборудование кабины |
Загрузка ...
|
|
| 1 | 150.69.013 | Держатель |
Загрузка ...
|
|
| 2 | 150.69.015-3 | Пенал |
Загрузка ...
|
|
| 3 | 150.69.017 | Шнур резиновый |
Загрузка ...
|
|
| 4 | 150.69.018 | Вентилятор кабины в сборе |
Загрузка ...
|
|
| 5 | 150.69.021-2 | Подножка |
Загрузка ...
|
|
| 6 | 150.69.024-1 | Подножка |
Загрузка ...
|
|
| 7 | 150.69.040 | Стойка |
Загрузка ...
|
|
| 8 | 150.69.044 | Козырек |
Загрузка ...
|
|
| 9 | 150.69.045 | Обойма козырька с осью |
Загрузка ...
|
|
| 10 | 150.69.046 | Козырек противосолнечный |
Загрузка ...
|
|
| 11 | 151.69.011-2 | Держатель |
Загрузка ...
|
|
| 12 | 151.69.012 | Зеркало наружное |
Загрузка ...
|
|
| 13 | 411-00-00-00 | Футляр аптечки |
Загрузка ...
|
|
| 14 | 452Д-8201022 | Корпус наружного зеркала с кронштейном |
Загрузка ...
|
|
| 15 | А30.08.030 | Пепельница |
Загрузка ...
|
|
| 16 | А30.08.035 | Коробка |
Загрузка ...
|
|
| 17 | МЭ11-3730000 | Электродвигатель |
Загрузка ...
|
|
| 18 | Сл1/1-Уз.9 | Щетка |
Загрузка ...
|
|
| 19 | Сл12-5205500 | Рычаг |
Загрузка ...
|
|
| 20 | Т-3 | Термос ТУ 11.2.945.000 |
Загрузка ...
|
|
| 21 | 150.69.101-5 | Коврик левый |
Загрузка ...
|
|
| 22 | 150.69.118-3 | Коврик правый |
Загрузка ...
|
|
| 23 | 150.69.123-1Д | Коврик передний |
Загрузка ...
|
|
| 24 | 150.69.124 | Скоба |
Загрузка ...
|
|
| 25 | 150.69.127-1А | Коврик средний |
Загрузка ...
|
|
| 26 | 150.69.133 | Крылатка |
Загрузка ...
|
|
| 27 | 150.69.167 | Скоба |
Загрузка ...
|
|
| 28 | 150.69.168 | Кронштейн |
Загрузка ...
|
|
| 29 | 150.69.169 | Держатель |
Загрузка ...
|
|
| 30 | 150.69.172 | Ось козырька |
Загрузка ...
|
|
| 31 | 150.69.173 | Обойма козырька |
Загрузка ...
|
|
| 32 | 8.50.356 | Фланец верхний |
Загрузка ...
|
|
| 33 | 8.50.357 | Накладка верхнего фланца |
Загрузка ...
|
|
| 34 | 8.50.359 | Накладка нижнего фланца |
Загрузка ...
|
|
| 35 | 17-004А | Сальник |
Загрузка ...
|
|
| 36 | 74.45.441-1 | Планка |
Загрузка ...
|
|
| 37 | 74.47.554 | Шайба стопорная |
Загрузка ...
|
|
| 38 | 125.69.114 | Ручка стеклоочистителя |
Загрузка ...
|
|
| 39 | 125.69.130 | Фланец кронштейна нижний |
Загрузка ...
|
|
| 40 | 151.69.133 | Держатель |
Загрузка ...
|
|
| 41 | 151.69.190 | Кронштейн |
Загрузка ...
|
|
| 41 | 151.69.190 | Кронштейн |
Загрузка ...
|
|
| 42 | 151.69.191 | Втулка |
Загрузка ...
|
|
| 43 | 452Д-8201017 | Зеркало наружное |
Загрузка ...
|
|
| 44 | 452Д-8201019 | Ободок наружного зеркала |
Загрузка ...
|
|
| 45 | 452Д-8201057 | Прокладка наружного зеркала |
Загрузка ...
|
|
| 46 | А30.08.031 | Гнездо |
Загрузка ...
|
|
| 47 | Сл12-5205013 | Гайка специальная |
Загрузка ...
|
|
| 48 | Болт М8-6gх55.88.35.019 ГОСТ 7795-70 | Болт М8-6gх55.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 49 | Болт М10-6gх50.88.35.019 ГОСТ 7795-70 | Болт М10-6gх50.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 50 | Болт М8-6gх16.66.019 ГОСТ 7796-70 | Болт М8-6gх16.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 51 | Болт М8-6gх30.88.35.019 ГОСТ 7796-70 | Болт М8-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 52 | Болт М14х1,5-6gх35.66.019 ГОСТ 7796-70 | Болт М14х1,5-6gх35.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 53 | Болт М20-6gх40.88.35.019 ГОСТ 7796-70 | Болт М20-6gх40.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 54 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 55 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 56 | Впит В1М6-6gх16.58.019 ГОСТ 17473-80 | Впит В1М6-6gх16.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 57 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 57 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 58 | Гайка М10.6.0112 ГОСТ 5915-70 | Гайка М10.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 59 | Заклепка 2-4х8 ГОСТ 12642-80 | Заклепка 2-4х8 ГОСТ 12642-80 |
Загрузка ...
|
|
| 60 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 61 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 61 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 62 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 63 | Шайба 14 65Г 05 ГОСТ 6402-70 | Шайба 14 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 64 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 65 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 66 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт 3,2х20.016 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
