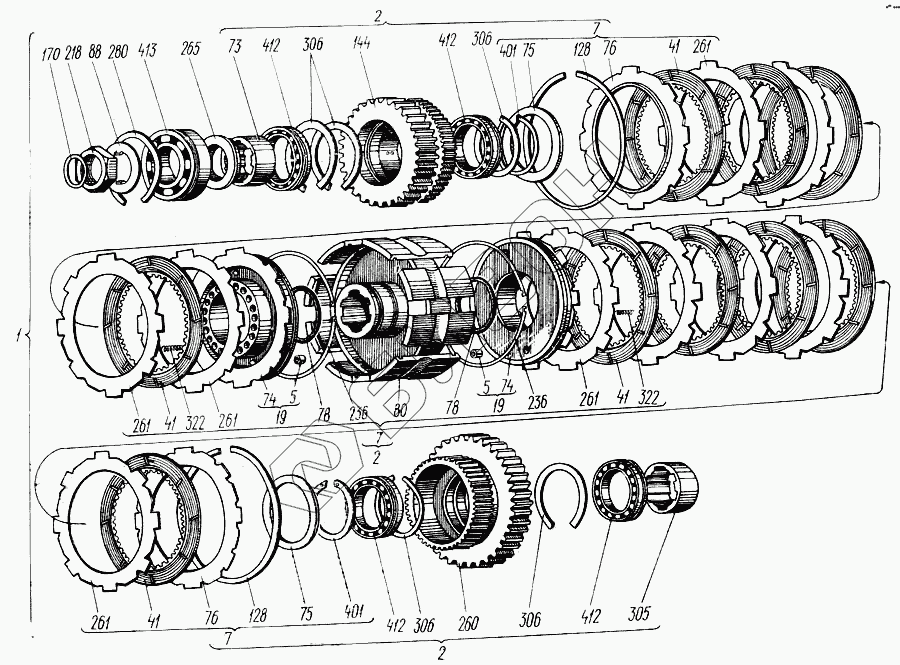

Графический каталог запасных частей к технике: ХТЗ Т-150. Коробка передач
1
2
2
2
5
5
7
7
7
7
19
19
41
41
41
41
73
73
74
74
75
75
76
76
78
78
80
88
128
128
144
170
218
236
236
260
261
261
261
261
261
265
280
305
306
306
306
306
306
306
322
322
401
401
401
412
412
412
412
412
412
413
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| НШ10-0101034 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| Болт | Болт | Болт |
Загрузка ...
|
|
| 150.37.001-3 | 150.37.001-3 | Коробка передач с тормозами |
Загрузка ...
|
|
| 1 | 150.37.010-2А | Коробка передач |
Загрузка ...
|
|
| 2 | 150.37.011-4 | Муфта передняя |
Загрузка ...
|
|
| 5 | 150.37.014 | Сливной клапан в сборе |
Загрузка ...
|
|
| 7 | 150.37.016 | Муфта в сборе |
Загрузка ...
|
|
| 7 | 150.37.016 | Муфта в сборе |
Загрузка ...
|
|
| 19 | 150.37.034 | Поршень с клапанами |
Загрузка ...
|
|
| 41 | 150.37.074 | Диск в сборе |
Загрузка ...
|
|
| 73 | 150.37.126 | Втулка |
Загрузка ...
|
|
| 73 | 150.37.126 | Втулка |
Загрузка ...
|
|
| 74 | 150.37.127-1 | Поршень |
Загрузка ...
|
|
| 75 | 150.37.129А | Втулка нажимная |
Загрузка ...
|
|
| 76 | 150.37.136А | Диск упорный |
Загрузка ...
|
|
| 78 | 150.37.138-1 | Кольцо уплотнительное поршня |
Загрузка ...
|
|
| 80 | 150.37.140-1 | Барабан фрикциона |
Загрузка ...
|
|
| 81 | 150.37.142-3 | Стакан |
Загрузка ...
|
|
| 82 | 150.37.143-1 | Прокладка |
Загрузка ...
|
|
| 88 | 150.37.149 | Шайба замковая |
Загрузка ...
|
|
| 128 | 150.37.221А | Кольцо |
Загрузка ...
|
|
| 144 | 150.37.271-3 | Шестерня |
Загрузка ...
|
|
| 170 | 150.37.333А | Кольцо уплотнительное |
Загрузка ...
|
|
| 218 | 150.37.420-1 | Гайка |
Загрузка ...
|
|
| 236 | 150.37.534 | Кольцо уплотнительное |
Загрузка ...
|
|
| 260 | 150.37.599-1 | Шестерня |
Загрузка ...
|
|
| 261 | 150.37.602 | Диск |
Загрузка ...
|
|
| 265 | 150.37.628 | Втулка |
Загрузка ...
|
|
| 280 | 75.37.167 | Кольцо упорное |
Загрузка ...
|
|
| 305 | 151.37.119 | Втулка |
Загрузка ...
|
|
| 306 | 151.37.133 | Шайба замковая |
Загрузка ...
|
|
| 306 | 151.37.133 | Шайба замковая |
Загрузка ...
|
|
| 306 | 151.37.133 | Шайба замковая |
Загрузка ...
|
|
| 322 | А41-24 | Пружина фиксатора |
Загрузка ...
|
|
| 401 | Кольцо 2В90 ГОСТ 13940-80 | Кольцо 2В90 ГОСТ 13940-80 |
Загрузка ...
|
|
| 401 | Кольцо 2В90 ГОСТ 13940-80 | Кольцо 2В90 ГОСТ 13940-80 |
Загрузка ...
|
|
| 412 | Подшипник 50115 ГОСТ 2893-82 | Подшипник 50115 ГОСТ 2893-82 |
Загрузка ...
|
|
| 412 | Подшипник 50115 ГОСТ 2893-82 | Подшипник 50115 ГОСТ 2893-82 |
Загрузка ...
|
|
| 412 | Подшипник 50115 ГОСТ 2893-82 | Подшипник 50115 ГОСТ 2893-82 |
Загрузка ...
|
|
| 413 | Подшипник 50311 ГОСТ 2893-82 | Подшипник 50311 ГОСТ 2893-82 |
Загрузка ...
|
|
| 428 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 428 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 428 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 428 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
