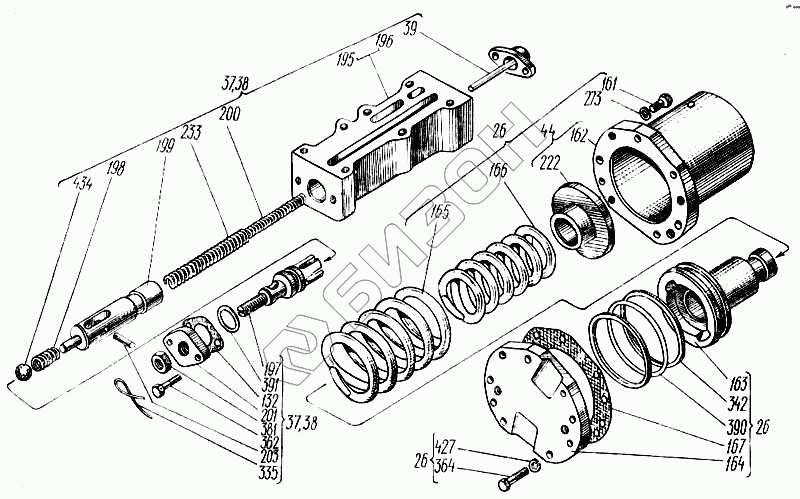

Графический каталог запасных частей к технике: ХТЗ Т-150. Коробка передач
26
26
26
37
37
38
38
39
39
44
132
132
161
162
163
164
165
166
167
195
196
197
197
198
198
199
199
200
200
201
201
203
203
222
233
233
273
335
335
342
362
362
364
364
364
364
364
381
381
390
391
391
391
427
427
427
427
427
427
427
427
427
427
427
434
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 150.37.001-3 | 150.37.001-3 | Коробка передач с тормозами |
Загрузка ...
|
|
| 26 | 150.37.044-1 | Гидроаккумулятор в сборе |
Загрузка ...
|
|
| 37 | 150.37.064-1 | Клапан правый |
Загрузка ...
|
|
| 38 | 150.37.065-1 | Клапан левый |
Загрузка ...
|
|
| 39 | 150.37.071-1 | Упор |
Загрузка ...
|
|
| 39 | 150.37.071-1 | Упор |
Загрузка ...
|
|
| 44 | 150.37.078-1 | Корпус гидроаккумулятора в сборе |
Загрузка ...
|
|
| 132 | 150.37.233-1 | Прокладка |
Загрузка ...
|
|
| 132 | 150.37.233-1 | Прокладка |
Загрузка ...
|
|
| 161 | 150.37.320-2 | Пробка |
Загрузка ...
|
|
| 162 | 150.37.321-1 | Корпус гидроаккумулятора |
Загрузка ...
|
|
| 163 | 150.37.322 | Поршень |
Загрузка ...
|
|
| 164 | 150.37.323-1 | Крышка гидроаккумулятора |
Загрузка ...
|
|
| 165 | 150.37.324А | Пружина наружная |
Загрузка ...
|
|
| 166 | 150.37.325А | Пружина внутренняя |
Загрузка ...
|
|
| 167 | 150.37.327-1 | Прокладка |
Загрузка ...
|
|
| 195 | 150.37.377-1 | Корпус правый |
Загрузка ...
|
|
| 196 | 150.37.378-1 | Корпус левый |
Загрузка ...
|
|
| 197 | 150.37.379-1 | Корпус клапана |
Загрузка ...
|
|
| 197 | 150.37.379-1 | Корпус клапана |
Загрузка ...
|
|
| 198 | 150.37.380-4 | Пружина клапана |
Загрузка ...
|
|
| 198 | 150.37.380-4 | Пружина клапана |
Загрузка ...
|
|
| 199 | 150.37.381-2 | Золотник |
Загрузка ...
|
|
| 199 | 150.37.381-2 | Золотник |
Загрузка ...
|
|
| 200 | 150.37.383-3 | Пружина |
Загрузка ...
|
|
| 200 | 150.37.383-3 | Пружина |
Загрузка ...
|
|
| 201 | 150.37.385-1 | Упор |
Загрузка ...
|
|
| 201 | 150.37.385-1 | Упор |
Загрузка ...
|
|
| 203 | 150.37.388 | Палец |
Загрузка ...
|
|
| 203 | 150.37.388 | Палец |
Загрузка ...
|
|
| 222 | 150.37.447 | Днище гидроаккумулятора |
Загрузка ...
|
|
| 233 | 150.37.530-1 | Пружина |
Загрузка ...
|
|
| 233 | 150.37.530-1 | Пружина |
Загрузка ...
|
|
| 273 | 14.23.157 | Прокладка клапана |
Загрузка ...
|
|
| 335 | ПЖ-1,6х160 | Проволока |
Загрузка ...
|
|
| 335 | ПЖ-1,6х160 | Проволока |
Загрузка ...
|
|
| 342 | Ц110-1414042 | Прокладка уплотнительная |
Загрузка ...
|
|
| 362 | Болт 3М10-6gх20.66.019 ГОСТ 7796-70 | Болт 3М10-6gх20.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 362 | Болт 3М10-6gх20.66.019 ГОСТ 7796-70 | Болт 3М10-6gх20.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 364 | Болт М10-6gх30.66.019 ГОСТ 7796-70 | Болт М10-6gх30.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 364 | Болт М10-6gх30.66.019 ГОСТ 7796-70 | Болт М10-6gх30.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 364 | Болт М10-6gх30.66.019 ГОСТ 7796-70 | Болт М10-6gх30.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 364 | Болт М10-6gх30.66.019 ГОСТ 7796-70 | Болт М10-6gх30.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 364 | Болт М10-6gх30.66.019 ГОСТ 7796-70 | Болт М10-6gх30.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 381 | Гайка М16х1,5-6Н.8.0112 ГОСТ 5929-70 | Гайка М16х1,5-6Н.8.0112 ГОСТ 5929-70 |
Загрузка ...
|
|
| 381 | Гайка М16х1,5-6Н.8.0112 ГОСТ 5929-70 | Гайка М16х1,5-6Н.8.0112 ГОСТ 5929-70 |
Загрузка ...
|
|
| 390 | 150.37.425 | Кольцо Н1-110х100 ГОСТ 9833-61 |
Загрузка ...
|
|
| 391 | 150.37.386 | Кольцо У-32х0-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 391 | 150.37.386 | Кольцо У-32х0-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 391 | 150.37.386 | Кольцо У-32х0-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 434 | Шарик Б 19-100 ГОСТ 3722-81 | Шарик Б 19-100 ГОСТ 3722-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
