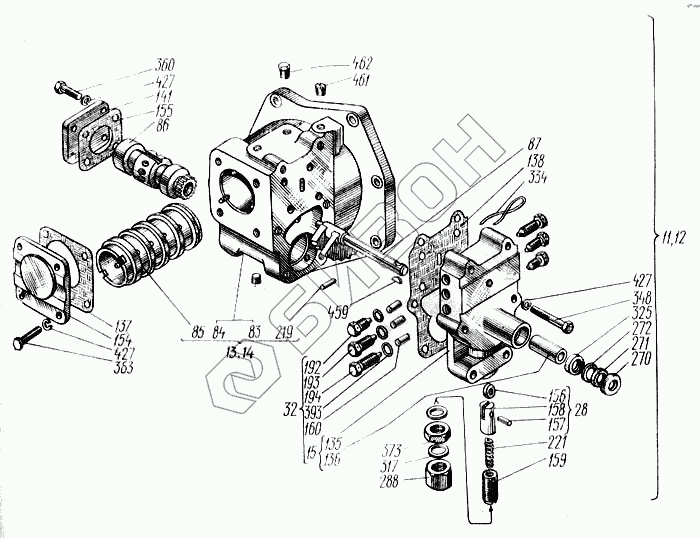

Графический каталог запасных частей к технике: ХТЗ Т-150. Коробка передач
11
12
13
14
15
28
28
32
32
83
84
85
85
86
86
87
87
135
136
137
137
138
138
141
141
154
154
155
155
156
157
158
159
159
160
192
193
194
219
219
221
270
270
270
271
271
271
272
272
288
288
317
317
325
325
334
334
334
334
334
334
348
348
348
360
360
363
363
363
373
373
393
427
427
427
427
427
427
427
427
427
427
427
427
427
459
459
459
461
461
461
461
462
462
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 150.37.001-3 | 150.37.001-3 | Коробка передач с тормозами |
Загрузка ...
|
|
| 11 | 150.37.025 | Распределитель правый в сборе |
Загрузка ...
|
|
| 12 | 150.37.026 | Распределитель левый |
Загрузка ...
|
|
| 13 | 150.37.027 | Корпус распределителя правый в сборе |
Загрузка ...
|
|
| 14 | 150.37.028 | Корпус левый |
Загрузка ...
|
|
| 15 | 150.37.029-1 | Крышка боковая со втулкой в сборе |
Загрузка ...
|
|
| 28 | 150.37.048 | Фиксатор в сборе |
Загрузка ...
|
|
| 28 | 150.37.048 | Фиксатор в сборе |
Загрузка ...
|
|
| 32 | 150.37.053-1А | Крышка боковая в сборе |
Загрузка ...
|
|
| 32 | 150.37.053-1А | Крышка боковая в сборе |
Загрузка ...
|
|
| 83 | 150.37.144 | Корпус распределителя правый |
Загрузка ...
|
|
| 84 | 150.37.145 | Корпус левый |
Загрузка ...
|
|
| 85 | 150.37.146 | Втулка |
Загрузка ...
|
|
| 85 | 150.37.146 | Втулка |
Загрузка ...
|
|
| 86 | 150.37.147-1 | Золотник |
Загрузка ...
|
|
| 86 | 150.37.147-1 | Золотник |
Загрузка ...
|
|
| 87 | 150.37.148 | Сектор |
Загрузка ...
|
|
| 87 | 150.37.148 | Сектор |
Загрузка ...
|
|
| 135 | 150.37.246-1А | Крышка боковая |
Загрузка ...
|
|
| 136 | 150.37.247 | Втулка сектора |
Загрузка ...
|
|
| 137 | 150.37.252 | Прокладка |
Загрузка ...
|
|
| 137 | 150.37.252 | Прокладка |
Загрузка ...
|
|
| 138 | 150.37.253-1 | Прокладка |
Загрузка ...
|
|
| 138 | 150.37.253-1 | Прокладка |
Загрузка ...
|
|
| 141 | 150.37.257 | Крышка |
Загрузка ...
|
|
| 141 | 150.37.257 | Крышка |
Загрузка ...
|
|
| 154 | 150.37.308-1 | Крышка верхняя |
Загрузка ...
|
|
| 154 | 150.37.308-1 | Крышка верхняя |
Загрузка ...
|
|
| 155 | 150.37.310 | Прокладка |
Загрузка ...
|
|
| 155 | 150.37.310 | Прокладка |
Загрузка ...
|
|
| 156 | 150.37.311 | Ролик |
Загрузка ...
|
|
| 157 | 150.37.312 | Ось ролика |
Загрузка ...
|
|
| 158 | 150.37.313 | Направляющая фиксатора |
Загрузка ...
|
|
| 159 | 150.37.314-1 | Пробка фиксатора |
Загрузка ...
|
|
| 159 | 150.37.314-1 | Пробка фиксатора |
Загрузка ...
|
|
| 160 | 150.37.316 | Клапан перебросный |
Загрузка ...
|
|
| 192 | 150.37.371 | Пробка-ограничитель большая |
Загрузка ...
|
|
| 193 | 150.37.372 | Пробка-ограничитель малая |
Загрузка ...
|
|
| 194 | 150.37.373-2 | Пробка золотника малого |
Загрузка ...
|
|
| 219 | 150.37.429 | Штифт |
Загрузка ...
|
|
| 219 | 150.37.429 | Штифт |
Загрузка ...
|
|
| 220 | 150.37.434 | Планка |
Загрузка ...
|
|
| 221 | 150.37.442 | Пружина фиксатора |
Загрузка ...
|
|
| 270 | 8.12.129 | Обойма кольца |
Загрузка ...
|
|
| 270 | 8.12.129 | Обойма кольца |
Загрузка ...
|
|
| 270 | 8.12.129 | Обойма кольца |
Загрузка ...
|
|
| 271 | 8.12.130 | Кольцо войлочное |
Загрузка ...
|
|
| 271 | 8.12.130 | Кольцо войлочное |
Загрузка ...
|
|
| 271 | 8.12.130 | Кольцо войлочное |
Загрузка ...
|
|
| 272 | 8.47.160 | Шайба |
Загрузка ...
|
|
| 272 | 8.47.160 | Шайба |
Загрузка ...
|
|
| 288 | 125.57.154 | Гайка |
Загрузка ...
|
|
| 288 | 125.57.154 | Гайка |
Загрузка ...
|
|
| 317 | А06-14 | Шайба |
Загрузка ...
|
|
| 317 | А06-14 | Шайба |
Загрузка ...
|
|
| 325 | НШ10-0101041Г | Сальник |
Загрузка ...
|
|
| 325 | НШ10-0101041Г | Сальник |
Загрузка ...
|
|
| 334 | ПЖ-1,6х150 | Проволока |
Загрузка ...
|
|
| 334 | ПЖ-1,6х150 | Проволока |
Загрузка ...
|
|
| 334 | ПЖ-1,6х150 | Проволока |
Загрузка ...
|
|
| 334 | ПЖ-1,6х150 | Проволока |
Загрузка ...
|
|
| 334 | ПЖ-1,6х150 | Проволока |
Загрузка ...
|
|
| 334 | ПЖ-1,6х150 | Проволока |
Загрузка ...
|
|
| 348 | Болт М10-6gх45.66.019 ГОСТ 7795-70 | Болт М10-6gх45.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 348 | Болт М10-6gх45.66.019 ГОСТ 7795-70 | Болт М10-6gх45.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 348 | Болт М10-6gх45.66.019 ГОСТ 7795-70 | Болт М10-6gх45.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 360 | Болт М10-6gх20.66.019 ГОСТ 7796-70 | Болт М10-6gх20.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 360 | Болт М10-6gх20.66.019 ГОСТ 7796-70 | Болт М10-6gх20.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 363 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 363 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 363 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 373 | Гайrа М20х1,5-6Н.8.0112 ГОСТ 2526-70 | Гайrа М20х1,5-6Н.8.0112 ГОСТ 2526-70 |
Загрузка ...
|
|
| 373 | Гайrа М20х1,5-6Н.8.0112 ГОСТ 2526-70 | Гайrа М20х1,5-6Н.8.0112 ГОСТ 2526-70 |
Загрузка ...
|
|
| 393 | 150.37.374 | Кольцо 012-016-25-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 427 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 459 | Шпонка 4х6,5 ГОСТ 24071-80 | Шпонка 4х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 459 | Шпонка 4х6,5 ГОСТ 24071-80 | Шпонка 4х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 459 | Шпонка 4х6,5 ГОСТ 24071-80 | Шпонка 4х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 461 | Пробка 4-КГ 1/8" 40 ОСТ 23.1.117-83 | Пробка 4-КГ 1/8" 40 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 461 | Пробка 4-КГ 1/8" 40 ОСТ 23.1.117-83 | Пробка 4-КГ 1/8" 40 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 461 | Пробка 4-КГ 1/8" 40 ОСТ 23.1.117-83 | Пробка 4-КГ 1/8" 40 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 461 | Пробка 4-КГ 1/8" 40 ОСТ 23.1.117-83 | Пробка 4-КГ 1/8" 40 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 462 | Пробка КГ 1/4" 40 ОСТ 23.1.117-83 | Пробка КГ 1/4" 40 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 462 | Пробка КГ 1/4" 40 ОСТ 23.1.117-83 | Пробка КГ 1/4" 40 ОСТ 23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
