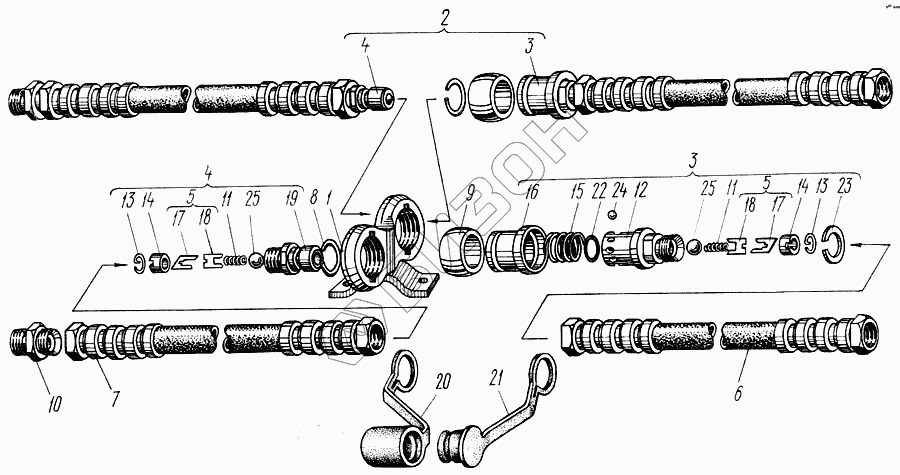

Графический каталог запасных частей к технике: ХТЗ Т-150. Муфта разрывная
1
2
3
3
4
4
5
5
5
6
7
8
9
10
11
11
11
12
13
13
13
14
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.61.001 | 150.61.001 | Муфта разрывная |
Загрузка ...
|
|
| 1 | 75.61.016 | Кронштейн в сборе |
Загрузка ...
|
|
| 2 | Н.036.52.000 | Муфта разрывная в сборе |
Загрузка ...
|
|
| 3 | Н.036.52.100 | Корпус в сборе левый |
Загрузка ...
|
|
| 4 | Н.036.52.200 | Корпус в сборе правый |
Загрузка ...
|
|
| 5 | Н.036.52.110 | Крестовина |
Загрузка ...
|
|
| 5 | Н.036.52.110 | Крестовина |
Загрузка ...
|
|
| 6 | Н.036.85.760 | Рукав высокого давления 16, армированный |
Загрузка ...
|
|
| 7 | Н.036.85.810 | Рукав высокого давления 16, армированный |
Загрузка ...
|
|
| 8 | 75.61.108 | Кольцо стопорное |
Загрузка ...
|
|
| 9 | 75.61.109А | Шарнир |
Загрузка ...
|
|
| 10 | Н.036.02.005 | Шарик III 16,669мм П ГОСТ 3722-60 |
Загрузка ...
|
|
| 11 | Н.036.50.104 | Пружина |
Загрузка ...
|
|
| 11 | Н.036.50.104 | Пружина |
Загрузка ...
|
|
| 12 | Н.036.52.101 | Корпус левый |
Загрузка ...
|
|
| 13 | Н.036.52.102 | Кольцо стопорное |
Загрузка ...
|
|
| 13 | Н.036.52.102 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | Н.036.52.103 | Втулка опорная |
Загрузка ...
|
|
| 14 | Н.036.52.103 | Втулка опорная |
Загрузка ...
|
|
| 15 | Н.036.52.104 | Пружина |
Загрузка ...
|
|
| 16 | Н.036.52.105 | Втулка запорная |
Загрузка ...
|
|
| 17 | Н.036.52.111 | Крестовина нижняя |
Загрузка ...
|
|
| 18 | Н.036.52.112 | Крестовина верхняя |
Загрузка ...
|
|
| 19 | Н.036.52.201 | Корпус правый |
Загрузка ...
|
|
| 20 | Н.036.126.001-02 | Заглушка наружная |
Загрузка ...
|
|
| 21 | Н.036.127.001-02 | Заглушка внутренняя |
Загрузка ...
|
|
| 22 | Кольцо 025-030-33-2-2 ГОСТ 9833-73 | Кольцо 025-030-33-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 23 | Кольцо 1Б42 ГОСТ 13941-80 | Кольцо 1Б42 ГОСТ 13941-80 |
Загрузка ...
|
|
| 24 | Шарик 5,556-100 ГОСТ 3722-81 | Шарик 5,556-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 25 | Шарик 16,669-100 ГОСТ 3722-81 | Шарик 16,669-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 25 | Шарик 16,669-100 ГОСТ 3722-81 | Шарик 16,669-100 ГОСТ 3722-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
