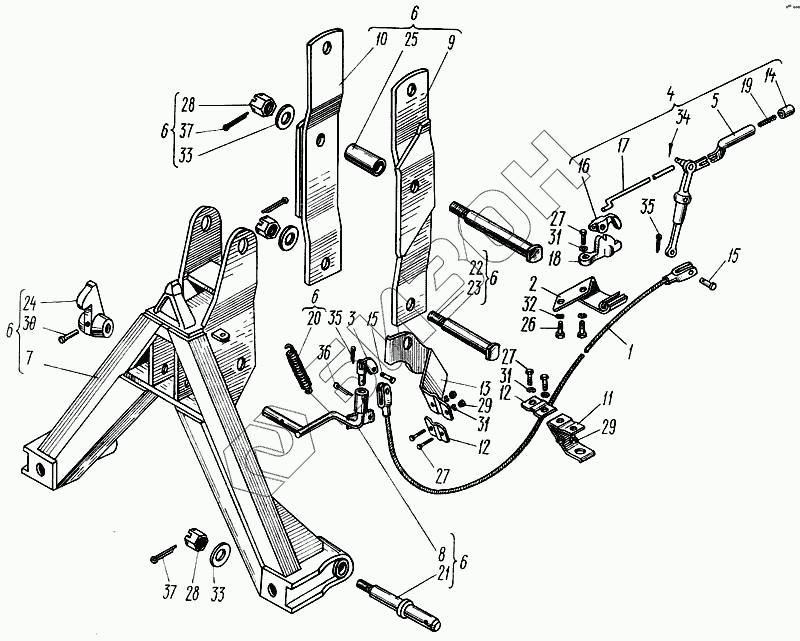

Графический каталог запасных частей к технике: ХТЗ Т-150. Сцепка автоматическая и механизм управления
1
2
3
4
5
6
6
6
6
6
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
29
29
30
31
31
31
32
33
33
34
35
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.97.001 | 150.97.001 | Сцепка автоматическая и механизм управления |
Загрузка ...
|
|
| 1 | 150.97.011 | Трос |
Загрузка ...
|
|
| 2 | 150.97.015 | Кронштейн кабины |
Загрузка ...
|
|
| 3 | 150.97.018 | Палец |
Загрузка ...
|
|
| 4 | 150.41.050-4 | Рычаг |
Загрузка ...
|
|
| 5 | 150.41.052-4 | Рычаг |
Загрузка ...
|
|
| 6 | СА-2.000 | Сцепка автоматическая. |
Загрузка ...
|
|
| 7 | СА-2.010 | Рамка |
Загрузка ...
|
|
| 8 | СА-2.050 | Колено |
Загрузка ...
|
|
| 9 | СА-2.060 | Кронштейн |
Загрузка ...
|
|
| 10 | СА-2.060-01 | Кронштейн |
Загрузка ...
|
|
| 11 | 150.97.103 | Кронштейн |
Загрузка ...
|
|
| 12 | 150.97.104 | Планка |
Загрузка ...
|
|
| 13 | 150.97.112 | Кронштейн |
Загрузка ...
|
|
| 14 | 54.20.401 | Кнопка |
Загрузка ...
|
|
| 15 | 54.20.405 | Палец |
Загрузка ...
|
|
| 16 | 150.41.188-1 | Фиксатор |
Загрузка ...
|
|
| 17 | 150.41.229-4 | Тяга |
Загрузка ...
|
|
| 18 | 150.41.368А | Сектор |
Загрузка ...
|
|
| 19 | А20-3-01 | Пружина |
Загрузка ...
|
|
| 20 | Н.110.602 | Пружина |
Загрузка ...
|
|
| 21 | СА-2601 | Палец |
Загрузка ...
|
|
| 22 | СА-2.604 | Ось |
Загрузка ...
|
|
| 23 | СА-2.605 | Ось |
Загрузка ...
|
|
| 24 | СА-2.608 | Собачка |
Загрузка ...
|
|
| 25 | СА-2.802 | Распорка |
Загрузка ...
|
|
| 26 | Болт М8-6gх20.66.019 ГОСТ 7796-70 | Болт М8-6gх20.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | Гайка М24х2-6Н.8.0112 ГОСТ 5918-73 | Гайка М24х2-6Н.8.0112 ГОСТ 5918-73 |
Загрузка ...
|
|
| 29 | Гайка М6-6Н.8.0112 ГОСТ 5927-70 | Гайка М6-6Н.8.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 30 | СА-2.609 | Ось 5-8h 12х45-35.40 Ц15Хр. ГОСТ 9650-80 |
Загрузка ...
|
|
| 31 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 24.04.0115 ГОСТ 11371-78 | Шайба 24.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | Шплинт 2,5х16.001 ГОСТ 397-79 | Шплинт 2,5х16.001 ГОСТ 397-79 |
Загрузка ...
|
|
| 35 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт 3,2х20.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 36 | Шплинт 5х36.016 ГОСТ 397-79 | Шплинт 5х36.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 37 | Шплинт 5х45.001 ГОСТ 397-79 | Шплинт 5х45.001 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
