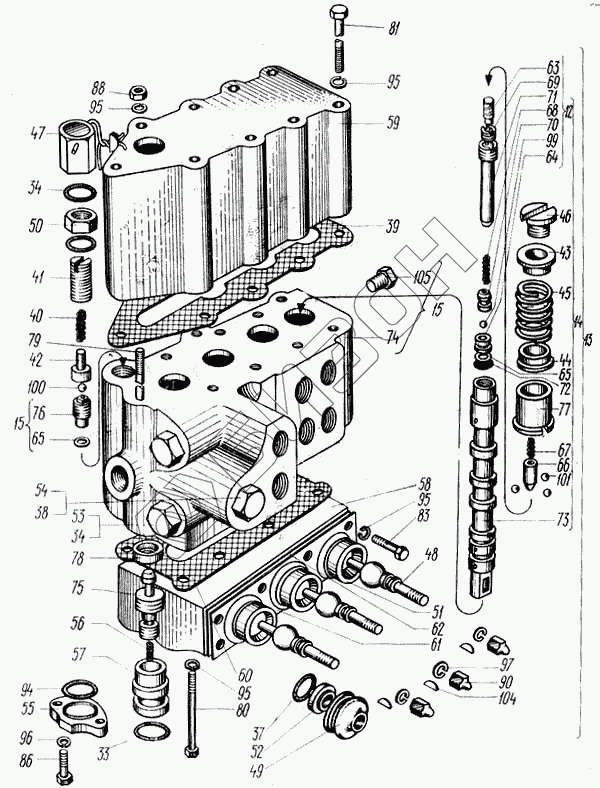

Графический каталог запасных частей к технике: ХТЗ Т-150. Насос гидросистемы
12
13
14
15
15
33
34
34
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
83
86
88
88
90
94
95
95
95
95
95
96
96
96
96
96
97
99
100
101
104
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.53.001-3 | 150.53.001-3 | Насос гидросистемы |
Загрузка ...
|
|
| 12 | Р75-В-006-А-01 | Гильза золотника |
Загрузка ...
|
|
| 13 | Р80-2/1-222-001-10 | Распределитель |
Загрузка ...
|
|
| 14 | Р80-2-003-10-01 | Золотник |
Загрузка ...
|
|
| 15 | Р80-3-004-10 | Корпус распределителя |
Загрузка ...
|
|
| 33 | НШ10-0101031 | Кольцо уплотнительное |
Загрузка ...
|
|
| 34 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | НШ46-0505046 | Кольцо уплотнительное |
Загрузка ...
|
|
| 39 | Р40/75-0808039А | Прокладка нижняя |
Загрузка ...
|
|
| 40 | Р40/75-0808048-Б | Пружина предохранительного клапана |
Загрузка ...
|
|
| 41 | Р40/75-0808049-А | Винт регулировочный |
Загрузка ...
|
|
| 42 | Р40/75-0808059-А | Направляющая предохранительного клапана |
Загрузка ...
|
|
| 43 | Р75-033-А | Стакан нижний |
Загрузка ...
|
|
| 44 | Р75-034-А | Стакан верхний |
Загрузка ...
|
|
| 45 | Р75-035 | Пружина золотника |
Загрузка ...
|
|
| 46 | Р75-037-А | Пробит |
Загрузка ...
|
|
| 47 | Р75-051-Б | Колпачок |
Загрузка ...
|
|
| 48 | Р75-054-А | Рычаг |
Загрузка ...
|
|
| 49 | Р75-056М | Чехол |
Загрузка ...
|
|
| 50 | Р75-058-Б | Гайка |
Загрузка ...
|
|
| 51 | Р75-064-А | Кольцо нижнее |
Загрузка ...
|
|
| 52 | Р75-065-А | Кольцо верхнее |
Загрузка ...
|
|
| 53 | Р75-066 | Заглушка |
Загрузка ...
|
|
| 54 | Р75-067 | Заглушка |
Загрузка ...
|
|
| 55 | Р75-071-Г | Упор |
Загрузка ...
|
|
| 56 | Р75-072 | Пружина перепускного клапана |
Загрузка ...
|
|
| 57 | Р75-073-А | Направляющая клапана |
Загрузка ...
|
|
| 58 | Р75-3-022-Б | Крышка верхняя |
Загрузка ...
|
|
| 59 | Р75-3-023 | Крышка нижняя |
Загрузка ...
|
|
| 60 | Р75-3-038 | Прокладка верхняя |
Загрузка ...
|
|
| 61 | Р75-3-055-Б | Пластина пыльника |
Загрузка ...
|
|
| 62 | Р75-3-057 | Пластина колец |
Загрузка ...
|
|
| 63 | Р75-В-036 | Пружина бустера |
Загрузка ...
|
|
| 64 | Р75-В-027-01 | Гнездо клапана бустера |
Загрузка ...
|
|
| 65 | Р75-В-028-Б | Прокладка |
Загрузка ...
|
|
| 65 | Р75-В-028-Б | Прокладка |
Загрузка ...
|
|
| 66 | Р75-В-029 | Втулка фиксаторная |
Загрузка ...
|
|
| 67 | Р75-В-032 | Пружина фиксатора |
Загрузка ...
|
|
| 68 | Р75-В-025 | Бустер |
Загрузка ...
|
|
| 69 | Р75-В-044-Б | Винт регулировочный |
Загрузка ...
|
|
| 70 | Р75-В-045 | Направляющая клапана бустера |
Загрузка ...
|
|
| 71 | Р75-В-046-01 | Гильза |
Загрузка ...
|
|
| 72 | Р75-В-052 | Фильтр |
Загрузка ...
|
|
| 73 | Р80-2-024-10 | Золотник |
Загрузка ...
|
|
| 74 | Р80-3-021-10 | Корпус распределители |
Загрузка ...
|
|
| 75 | Р80-3-041 | Клапан перепускной |
Загрузка ...
|
|
| 76 | Р80-3-063 | Гнездо предохранительного клапана |
Загрузка ...
|
|
| 77 | Р80-23.20.031 | Обойма фиксатора |
Загрузка ...
|
|
| 78 | Р80-040-10 | Гнездо |
Загрузка ...
|
|
| 79 | ШМ8х120 | Шпилька |
Загрузка ...
|
|
| 80 | Болт М8-6gх55.88.35.019 ГОСТ 7795-70 | Болт М8-6gх55.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 81 | Болт М8-6gх100.58.019 ГОСТ 7795-70 | Болт М8-6gх100.58.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 83 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 86 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 88 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 88 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 90 | Гайка М12х1,25-6Н.8.019 ГОСТ 11860-73 | Гайка М12х1,25-6Н.8.019 ГОСТ 11860-73 |
Загрузка ...
|
|
| 94 | Кольцо У35х30-3 ГОСТ 9833-61 | Кольцо У35х30-3 ГОСТ 9833-61 |
Загрузка ...
|
|
| 95 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 95 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 97 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 99 | Шарик 3,969-40 ГОСТ 3722-81 | Шарик 3,969-40 ГОСТ 3722-81 |
Загрузка ...
|
|
| 100 | Шарик 5,556-40 ГОСТ 3722-81 | Шарик 5,556-40 ГОСТ 3722-81 |
Загрузка ...
|
|
| 101 | Шарик 6,35-100 ГОСТ 3722-81 | Шарик 6,35-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 104 | Шпонка 3х6,5 ГОСТ 24071-80 | Шпонка 3х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 105 | Пробка КГ 1/4" 40.019 ОСТ 23.1.117-83 | Пробка КГ 1/4" 40.019 ОСТ 23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
