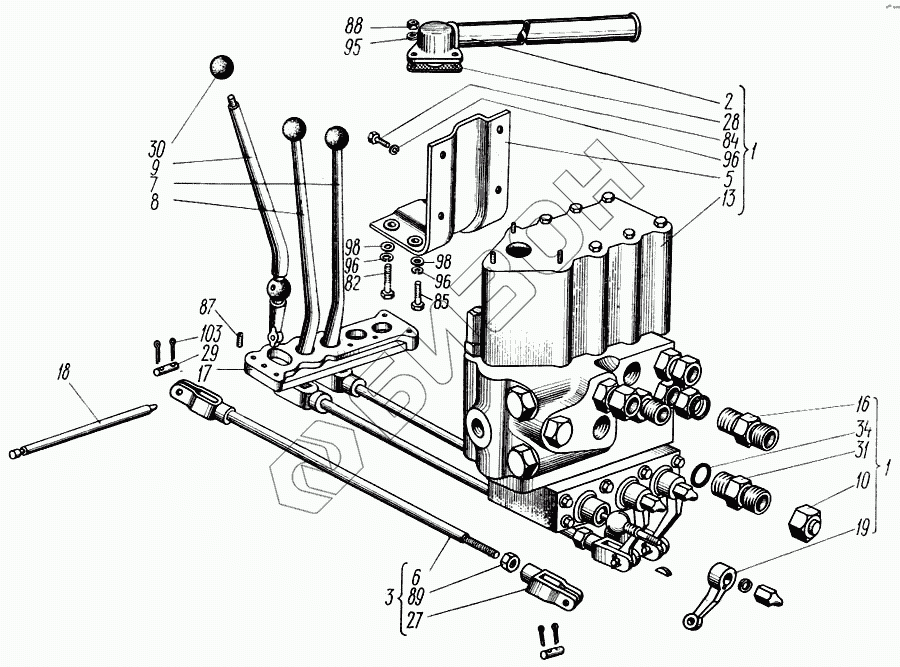

Графический каталог запасных частей к технике: ХТЗ Т-150. Насос гидросистемы
1
1
2
3
5
6
7
8
9
10
13
16
17
18
19
27
28
29
30
31
34
82
82
84
85
85
87
88
88
89
89
95
95
96
96
96
96
96
96
96
98
98
98
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.53.001-3 | 150.53.001-3 | Насос гидросистемы |
Загрузка ...
|
|
| 1 | 150.53.012-1 | Установка распределителя |
Загрузка ...
|
|
| 2 | 150.53.013-3 | Патрубок распределителя |
Загрузка ...
|
|
| 3 | 150.53.020А | Тяга |
Загрузка ...
|
|
| 5 | 150.53.051А | Кронштейн распределителя |
Загрузка ...
|
|
| 6 | 150.53.052 | Тяга |
Загрузка ...
|
|
| 7 | 150.53.054 | Рычаг правый |
Загрузка ...
|
|
| 8 | 150.53.055 | Рычаг средний |
Загрузка ...
|
|
| 9 | 150.53.056 | Рычаг левый |
Загрузка ...
|
|
| 10 | Н.036.12.040 | Заглушка в сборе |
Загрузка ...
|
|
| 13 | Р80-2/1-222-001-10 | Распределитель |
Загрузка ...
|
|
| 16 | 150.53.101 | Штуцер удлиненный |
Загрузка ...
|
|
| 17 | 150.53.118-1 | Корте |
Загрузка ...
|
|
| 18 | 150.53.121-1 | Ось |
Загрузка ...
|
|
| 19 | 150.53.125 | Рычаг |
Загрузка ...
|
|
| 26 | 150.53.135 | Втулка |
Загрузка ...
|
|
| 27 | 14.38.528А | Вилка тяги блокировки |
Загрузка ...
|
|
| 28 | 54.53.402А | Прокладка |
Загрузка ...
|
|
| 29 | 74.20.410 | Палец |
Загрузка ...
|
|
| 30 | А13.03.000А | Рукоятка |
Загрузка ...
|
|
| 31 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 34 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 82 | Болт М10-6gх65.66.019 ГОСТ 7795-70 | Болт М10-6gх65.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 82 | Болт М10-6gх65.66.019 ГОСТ 7795-70 | Болт М10-6gх65.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 84 | Болт М10-6gх20.66.019 ГОСТ 7796-70 | Болт М10-6gх20.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 85 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 85 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 87 | Винт М6-6gх8.66.019 ГОСТ 1477-75 | Винт М6-6gх8.66.019 ГОСТ 1477-75 |
Загрузка ...
|
|
| 88 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 88 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 89 | Гайка М10.6.0112 ГОСТ 5915-70 | Гайка М10.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 89 | Гайка М10.6.0112 ГОСТ 5915-70 | Гайка М10.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 95 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 95 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 96 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 98 | Шайба 10.04.0115 ГОСТ 11371-78 | Шайба 10.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 98 | Шайба 10.04.0115 ГОСТ 11371-78 | Шайба 10.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 103 | Шплинт 3,2х20.001 ГОСТ 397-79 | Шплинт 3,2х20.001 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
