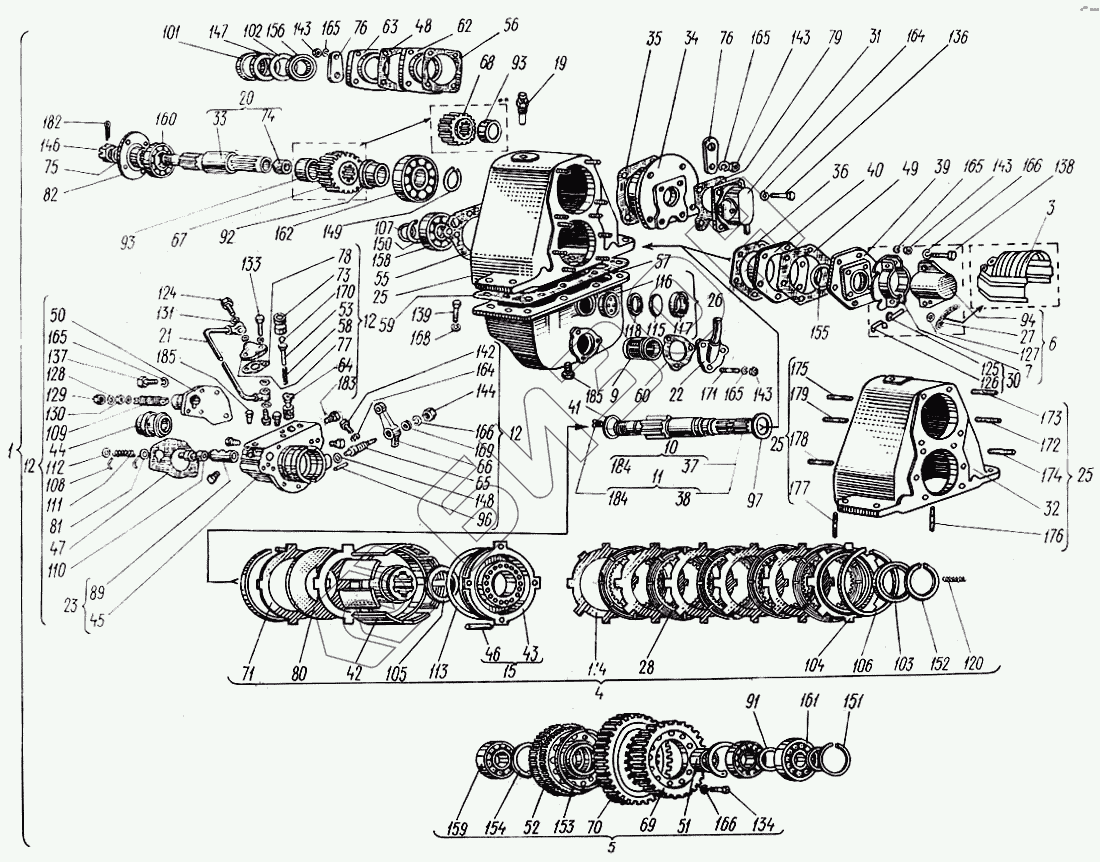

Графический каталог запасных частей к технике: ХТЗ Т-150. Вал отбора мощности с приводом
1
3
4
5
6
7
9
10
11
12
12
12
15
19
25
25
25
26
27
28
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
55
56
57
58
59
60
62
63
64
65
66
67
68
69
70
71
73
74
75
76
76
77
78
79
80
81
82
89
91
92
93
93
94
96
97
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
120
124
125
126
127
128
129
130
131
133
134
136
137
138
139
142
146
147
148
149
150
151
152
153
154
155
156
158
159
160
161
162
164
164
164
168
169
170
171
172
173
174
175
176
177
178
179
182
183
184
184
185
185
185
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.41.001-2 | 150.41.001-2 | Вал отбора мощности с приводом |
Загрузка ...
|
|
| 1 | 150.41.011-3 | Редуктор ВОМ |
Загрузка ...
|
|
| 3 | 150.41.014-5 | Кожух защитный |
Загрузка ...
|
|
| 4 | 150.41.015-6 | Муфта |
Загрузка ...
|
|
| 5 | 150.41.016-5А | Колесо зубчатое |
Загрузка ...
|
|
| 6 | 150.41.018 | Присоедннительный патрубок |
Загрузка ...
|
|
| 7 | 150.41.019-1 | Патрубок |
Загрузка ...
|
|
| 9 | 150.41.025-1 | Заборник в сборе |
Загрузка ...
|
|
| 10 | 150.41.041-3 | Вял ведомый |
Загрузка ...
|
|
| 11 | 150.41.041-3-03 | Вал ведомый |
Загрузка ...
|
|
| 12 | 150.41.042-3А | Крышка со втулкой |
Загрузка ...
|
|
| 15 | 150.41.049-3 | Поршень |
Загрузка ...
|
|
| 19 | 150.41.054-1-01 | Пробка-сапун |
Загрузка ...
|
|
| 25 | 150.41.067-2 | Корпус со шпильками |
Загрузка ...
|
|
| 26 | 150.41.077 | Подгон |
Загрузка ...
|
|
| 27 | 150.08.038-02 | Цепочка |
Загрузка ...
|
|
| 28 | 150.37.074 | Диск в сборе |
Загрузка ...
|
|
| 30 | 150.41.055-2 | Вал ведущий |
Загрузка ...
|
|
| 30 | Н.070.11.320 | Чека с пружиной |
Загрузка ...
|
|
| 31 | НШ6Т1-0101002-4 | Насос шестеренный НШ6Т1 |
Загрузка ...
|
|
| 31 | 150.41.056-3 | Трубка нагнетательная в сборе |
Загрузка ...
|
|
| 32 | 150.41.101-4 | Корпус редуктора ВОМ |
Загрузка ...
|
|
| 32 | 150.41.058 | Труба всасывания в сборе |
Загрузка ...
|
|
| 33 | 150.41.103-6 | Вал ведущий |
Загрузка ...
|
|
| 33 | 150.41.059-1 | Крышка |
Загрузка ...
|
|
| 34 | 150.41.107-5Б | Крышка |
Загрузка ...
|
|
| 35 | 150.41.108-1 | Прокладка |
Загрузка ...
|
|
| 36 | 150.41.109-2 | Прокладка |
Загрузка ...
|
|
| 37 | 150.41.110-4 | Вал ведомый |
Загрузка ...
|
|
| 38 | 150.41.110-10 | Вал ведомый |
Загрузка ...
|
|
| 39 | 150.41.113-4 | Корпус уплотнения |
Загрузка ...
|
|
| 40 | 150.41.114-3А | Стакан |
Загрузка ...
|
|
| 41 | 150.41.115-2 | Кольцо про ста в очное |
Загрузка ...
|
|
| 42 | 150.41.116-5 | Барабан фрикциона |
Загрузка ...
|
|
| 43 | 150.41.117-4 | Поршень |
Загрузка ...
|
|
| 44 | 150.41.130-1 | Втулка |
Загрузка ...
|
|
| 45 | 150.41.131-3 | Крышка |
Загрузка ...
|
|
| 46 | 150.41.133-2 | Штифт |
Загрузка ...
|
|
| 47 | 150.41.134-1 | Прокладка |
Загрузка ...
|
|
| 48 | 150.41.135-1 | Прокладка |
Загрузка ...
|
|
| 49 | 150.41.136-2 | Прокладка |
Загрузка ...
|
|
| 50 | 150.41.137-1 | Фланец |
Загрузка ...
|
|
| 51 | 150.41.139-5 | Втулка проставочная |
Загрузка ...
|
|
| 52 | 150.41.140-14 | Барабан ведомый |
Загрузка ...
|
|
| 53 | 150.41.147-1 | Гнездо клапана |
Загрузка ...
|
|
| 55 | 150.41.170-1 | Прокладка |
Загрузка ...
|
|
| 56 | 150.41.171-1 | Прокладка |
Загрузка ...
|
|
| 57 | 150.41.173-5 | Поддон редуктора ВОМ |
Загрузка ...
|
|
| 58 | 150.41.179 | Пружина |
Загрузка ...
|
|
| 59 | 150.41.181-1 | Прокладка |
Загрузка ...
|
|
| 60 | 150.41.187-1 | Прокладка |
Загрузка ...
|
|
| 62 | 150.41.215-1А | Стакан |
Загрузка ...
|
|
| 63 | 150.41.216-1 | Корпус уплотнения |
Загрузка ...
|
|
| 64 | 150.41.217-2 | Шток |
Загрузка ...
|
|
| 65 | 150.41.218-2 | Эксцентрик |
Загрузка ...
|
|
| 66 | 150.41.219-3 | Рычаг |
Загрузка ...
|
|
| 67 | 157.41.223-7 | Колесо зубчатое |
Загрузка ...
|
|
| 68 | 150.41.224-4 | Колесо зубчатое |
Загрузка ...
|
|
| 69 | 150.41.225-6 | Колесо зубчатое |
Загрузка ...
|
|
| 70 | 150.41.226-14 | Колесо зубчатое |
Загрузка ...
|
|
| 71 | 150.41.228-2 | Диск нажимной |
Загрузка ...
|
|
| 73 | 150.41.239-1 | Седло |
Загрузка ...
|
|
| 74 | 150.41.252-1 | Втулка |
Загрузка ...
|
|
| 75 | 150.41.254 | Шайба упорная |
Загрузка ...
|
|
| 76 | 150.41.257 | Ушко |
Загрузка ...
|
|
| 77 | 150.41.258-1 | Фланец |
Загрузка ...
|
|
| 78 | 150.41.259 | Прокладка |
Загрузка ...
|
|
| 79 | 150.41.262 | Прокладка |
Загрузка ...
|
|
| 80 | 150.41.263-1 | Диск тормозной |
Загрузка ...
|
|
| 81 | 150.41.274 | Шайба клапана |
Загрузка ...
|
|
| 82 | 150.41.275-1 | Муфта фланца |
Загрузка ...
|
|
| 89 | 150.41.296 | Втулка |
Загрузка ...
|
|
| 91 | 150.41.362 | Кольцо проставочное |
Загрузка ...
|
|
| 92 | 150.41.364 | Втулка |
Загрузка ...
|
|
| 93 | 150.41.365 | Втулка проставочная |
Загрузка ...
|
|
| 94 | 150.41.366 | Колпак |
Загрузка ...
|
|
| 96 | 150.41.406 | Штифт |
Загрузка ...
|
|
| 97 | 8.12.113 | Кольцо проставочное |
Загрузка ...
|
|
| 101 | 125.37.450 | Корпус сальника |
Загрузка ...
|
|
| 102 | 125.41.149 | Шайба |
Загрузка ...
|
|
| 103 | 150.37.129А | Втулка нажимная |
Загрузка ...
|
|
| 104 | 150.37.136А | Диск упорный |
Загрузка ...
|
|
| 105 | 150.37.138-1 | Кольцо уплотнительное поршня |
Загрузка ...
|
|
| 106 | 150.37.221-А | Кольцо |
Загрузка ...
|
|
| 107 | 150.37.333А | Кольцо уплотнительное |
Загрузка ...
|
|
| 108 | 150.37.337 | Упор |
Загрузка ...
|
|
| 109 | 150.37.363 | Винт регулировочный |
Загрузка ...
|
|
| 110 | 150.47.364 | Клапан |
Загрузка ...
|
|
| 111 | 150.37.366А | Пружина |
Загрузка ...
|
|
| 112 | 150.37.406 | Шайба винта |
Загрузка ...
|
|
| 113 | 150.37.534 | Кольцо уплотнительное |
Загрузка ...
|
|
| 114 | 150.37.602 | Диск |
Загрузка ...
|
|
| 115 | 150.57.181-1 | Стекло смотровое |
Загрузка ...
|
|
| 116 | 150.57.182-1 | Экран |
Загрузка ...
|
|
| 117 | 150.57.183 | Гайка |
Загрузка ...
|
|
| 118 | 150.57.196-1 | Кольцо |
Загрузка ...
|
|
| 120 | А41.24 | Пружина фиксатора |
Загрузка ...
|
|
| 124 | БПУ-20 | Болт поворотного угольника |
Загрузка ...
|
|
| 125 | Н.070.11.306 | Чека |
Загрузка ...
|
|
| 126 | Н.070.11.307 | Пружина |
Загрузка ...
|
|
| 127 | Н.070.11.308 | Кольцо |
Загрузка ...
|
|
| 128 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 129 | Р75-051-Б | Колпачок |
Загрузка ...
|
|
| 130 | Р75-058-Б | Гайка |
Загрузка ...
|
|
| 131 | ШПУ-20 | Шайба поворотного угольника |
Загрузка ...
|
|
| 133 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 134 | Болт М12-6gх40.88.35.019 ГОСТ 7795 70 | Болт М12-6gх40.88.35.019 ГОСТ 7795 70 |
Загрузка ...
|
|
| 136 | Болт М8-6gх30.83.35.019 ГОСТ 7796-70 | Болт М8-6gх30.83.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 137 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 138 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 139 | Болт М16-6gх45.88.35.019 ГОСТ 7796-70 | Болт М16-6gх45.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 142 | Винт М8-6gх16.66.019 ГОСТ 1481-75 | Винт М8-6gх16.66.019 ГОСТ 1481-75 |
Загрузка ...
|
|
| 146 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5933-70 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5933-70 |
Загрузка ...
|
|
| 147 | Кольцо СП-79-53-10 ГОСТ 6308-71 | Кольцо СП-79-53-10 ГОСТ 6308-71 |
Загрузка ...
|
|
| 148 | Кольцо 020-025-30-2-5 ГОСТ 9833-73 | Кольцо 020-025-30-2-5 ГОСТ 9833-73 |
Загрузка ...
|
|
| 149 | Кольцо В40 65Г ГОСТ 13940-80 | Кольцо В40 65Г ГОСТ 13940-80 |
Загрузка ...
|
|
| 150 | Кольцо В50 65Г ГОСТ 13940-80 | Кольцо В50 65Г ГОСТ 13940-80 |
Загрузка ...
|
|
| 151 | Кольцо В55 65Г ГОСТ 13940-80 | Кольцо В55 65Г ГОСТ 13940-80 |
Загрузка ...
|
|
| 152 | Кольцо В90 65Г ГОСТ 13940-80 | Кольцо В90 65Г ГОСТ 13940-80 |
Загрузка ...
|
|
| 153 | Кольцо В165 65Г ГОСТ 13940-80 | Кольцо В165 65Г ГОСТ 13940-80 |
Загрузка ...
|
|
| 154 | Кольцо В100 65Г ГОСТ 13941-80 | Кольцо В100 65Г ГОСТ 13941-80 |
Загрузка ...
|
|
| 155 | Манжета 1,2-45х65-1 ГОСТ 8752-79 | Манжета 1,2-45х65-1 ГОСТ 8752-79 |
Загрузка ...
|
|
| 156 | Манжета 1,2-55х80-4 ГОСТ 8752-79 | Манжета 1,2-55х80-4 ГОСТ 8752-79 |
Загрузка ...
|
|
| 158 | Подшипник 210 ГОСТ 8338-75 | Подшипник 210 ГОСТ 8338-75 |
Загрузка ...
|
|
| 159 | Подшипник 211 ГОСТ 8338-75 | Подшипник 211 ГОСТ 8338-75 |
Загрузка ...
|
|
| 160 | Подшипник 308 ГОСТ 8338-75 | Подшипник 308 ГОСТ 8338-75 |
Загрузка ...
|
|
| 161 | Подшипник 311 ГОСТ 8338-75 | Подшипник 311 ГОСТ 8338-75 |
Загрузка ...
|
|
| 162 | Подшипник 12213 ГОСТ 8328-75 | Подшипник 12213 ГОСТ 8328-75 |
Загрузка ...
|
|
| 164 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 164 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 168 | Шайба 16 65Г 05 ГОСТ 6402-70 | Шайба 16 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 169 | Шайба 12.04.0115 ГОСТ 11371-78 | Шайба 12.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 170 | Шарик 11.112-100 ГОСТ 3722-81 | Шарик 11.112-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 171 | Шпилька М10(То/6g)х20.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х20.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 172 | Шпилька М10(То/6g)х25.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х25.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 173 | Шпилька М10(То/6g)х30.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х30.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 174 | Шпилька М10(То/6g)х35.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х35.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 175 | Шпилька М10(То/6g)х40.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х40.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 176 | Шпилька М10(То/6g)х45.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х45.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 177 | Шпилька М10(То/6g)х65.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х65.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 178 | Шпилька М10(То/6g)х75.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х75.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 179 | Шпилька М10(То/6g)х85.56.019 ГОСТ 22038-76 | Шпилька М10(То/6g)х85.56.019 ГОСТ 22038-76 |
Загрузка ...
|
|
| 182 | Шплинт 4х32.016 ГОСТ 397-79 | Шплинт 4х32.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 183 | Пробка КГ 1/8".40 ОСТ 23.1.117-83 | Пробка КГ 1/8".40 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 184 | Пробка 4-КГ 1/8".40 ОСТ 23.1.117-83 | Пробка 4-КГ 1/8".40 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 185 | Пробка КГ 3/8".40 ОСТ 23.1.117-83 | Пробка КГ 3/8".40 ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 185 | Пробка КГ 3/8".40 ОСТ 23.1.117-83 | Пробка КГ 3/8".40 ОСТ 23.1.117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
