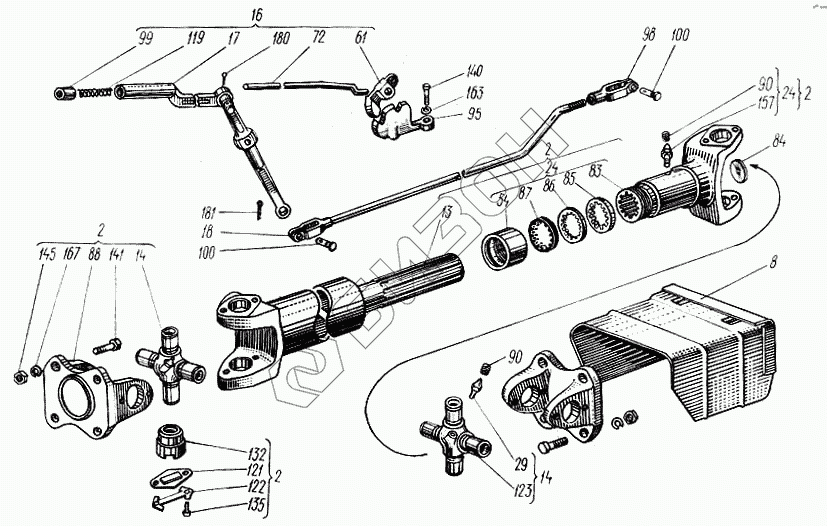

Графический каталог запасных частей к технике: ХТЗ Т-150. Вал отбора мощности с приводом
2
2
2
2
8
13
14
14
16
17
18
24
29
54
54
61
72
83
84
85
86
87
88
90
90
90
95
98
99
100
100
119
121
122
123
132
140
145
157
163
167
180
181
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.41.001-2 | 150.41.001-2 | Вал отбора мощности с приводом |
Загрузка ...
|
|
| 2 | 150.41.013-3 | Вал карданный |
Загрузка ...
|
|
| 8 | 150.41.020-2 | Кожух ограждения в сборе |
Загрузка ...
|
|
| 13 | 150.41.043-3 | Тру6а |
Загрузка ...
|
|
| 14 | 150.41.045 | Крестовина кардана в сборе |
Загрузка ...
|
|
| 16 | 150.41.050-4 | Рычаг |
Загрузка ...
|
|
| 17 | 150.41.052-4 | Рычаг |
Загрузка ...
|
|
| 18 | 150.41.053-3 | Тяга |
Загрузка ...
|
|
| 24 | 150.41.060 | Вилка скользящая в сборе |
Загрузка ...
|
|
| 29 | А62.03.100 | Масленка |
Загрузка ...
|
|
| 54 | 150.41.152 | Обойма |
Загрузка ...
|
|
| 61 | 150.41.188-1 | Фиксатор |
Загрузка ...
|
|
| 72 | 150.41.229-4 | Тяга |
Загрузка ...
|
|
| 83 | 150.41.277 | Вилка скользящая |
Загрузка ...
|
|
| 84 | 150.41.278 | Заглушка |
Загрузка ...
|
|
| 85 | 150.41.279 | Кольцо уплотнительное внутреннее |
Загрузка ...
|
|
| 86 | 150.41.280 | Шайба |
Загрузка ...
|
|
| 87 | 150.41.281 | Кольцо уплотнительное наружное |
Загрузка ...
|
|
| 88 | 150.41.287 | Вилка-фланец |
Загрузка ...
|
|
| 90 | 150.41.299 | Колпачок масленки |
Загрузка ...
|
|
| 90 | 150.41.299 | Колпачок масленки |
Загрузка ...
|
|
| 95 | 150.41.368А | Сектор |
Загрузка ...
|
|
| 98 | 14.38.528А | Вилка тяги блокировки |
Загрузка ...
|
|
| 99 | 54.20.401 | Кнопка |
Загрузка ...
|
|
| 100 | 54.20.405 | Палец |
Загрузка ...
|
|
| 119 | А20.3.01 | Пружина |
Загрузка ...
|
|
| 121 | А62.02.006-01 | Пластина опорная |
Загрузка ...
|
|
| 122 | А62.02.007-01 | Пластина стопорная |
Загрузка ...
|
|
| 123 | А62.03.001 | Крестовина кардана |
Загрузка ...
|
|
| 132 | Подшипник 804805К1 ТУ 37.006.065-74 | Подшипник 804805К1 ТУ 37.006.065-74 |
Загрузка ...
|
|
| 140 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 145 | Гайка М14х1,5.6.0112 ГОСТ 5915-70 | Гайка М14х1,5.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 157 | Масленка 1.3Ц6 ГОСТ 19853-74 | Масленка 1.3Ц6 ГОСТ 19853-74 |
Загрузка ...
|
|
| 163 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 14 65Г 05 ГОСТ 6402-70 | Шайба 14 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 180 | Шплинт 2,5х16.001 ГОСТ 397-79 | Шплинт 2,5х16.001 ГОСТ 397-79 |
Загрузка ...
|
|
| 181 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт 3,2х20.016 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
