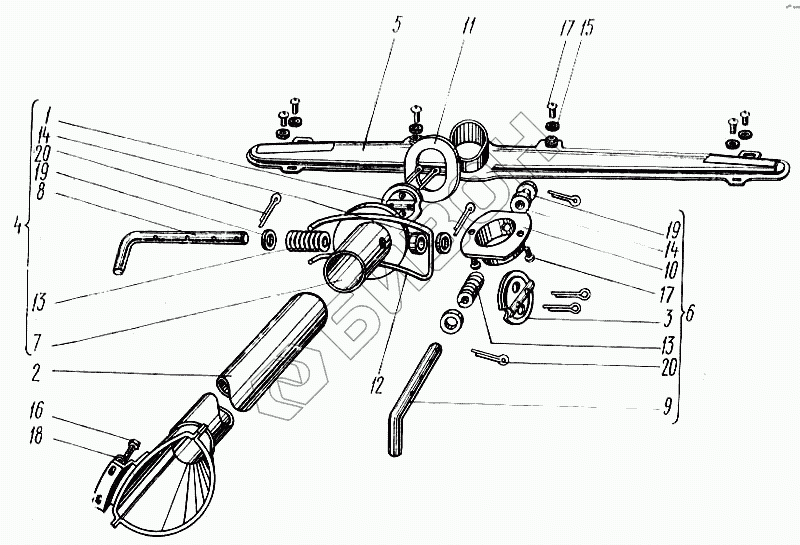

Графический каталог запасных частей к технике: ХТЗ Т-150. Обогрев кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
16
17
17
18
19
19
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.67.001-3 | 150.67.001-3 | Обогрев кабины |
Загрузка ...
|
|
| 1 | 150.67.012-1 | Заслонка |
Загрузка ...
|
|
| 2 | 150.67.013-3 | Труба |
Загрузка ...
|
|
| 3 | 150.67.016 | Заслонка в сборе малая |
Загрузка ...
|
|
| 4 | 150.67.018-3 | Переходник |
Загрузка ...
|
|
| 5 | 150.67.027 | Воздуховод в сборе |
Загрузка ...
|
|
| 6 | 150.67.031 | Фланец |
Загрузка ...
|
|
| 7 | 150.67.032 | Переходник |
Загрузка ...
|
|
| 8 | 150.67.108-1 | Ось |
Загрузка ...
|
|
| 9 | 150.67.110 | Ось малая |
Загрузка ...
|
|
| 10 | 150.67.123-1 | Фланец |
Загрузка ...
|
|
| 11 | 150.67.126-2 | Прокладка |
Загрузка ...
|
|
| 12 | 150.67.143 | Прижим |
Загрузка ...
|
|
| 13 | 150.67.180 | Пружина |
Загрузка ...
|
|
| 13 | 150.67.180 | Пружина |
Загрузка ...
|
|
| 14 | 17-004А | Сальник |
Загрузка ...
|
|
| 14 | 17-004А | Сальник |
Загрузка ...
|
|
| 15 | ШШс-7х18х1,5 | Шайба |
Загрузка ...
|
|
| 16 | Ц15хр | Болт М6-6gх12.66.019 ГОСТ 7790-70 |
Загрузка ...
|
|
| 17 | Винт В1М6-6gх10.58.019 ГОСТ 17473-80 | Винт В1М6-6gх10.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 18 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | Шплинт 2,5х20.001 ГОСТ 397-79 | Шплинт 2,5х20.001 ГОСТ 397-79 |
Загрузка ...
|
|
| 20 | Шплинт 2,5х20.001 ГОСТ 397-79 | Шплинт 2,5х20.001 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
