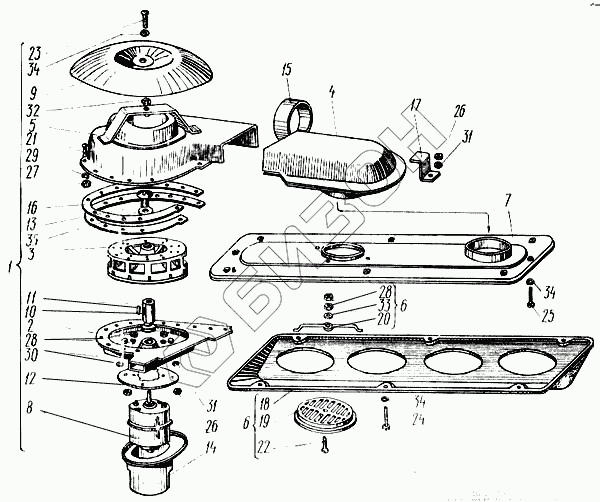

Графический каталог запасных частей к технике: ХТЗ Т-150. Вентиляция кабины
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
28
29
30
31
31
32
33
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.66.025-3 | 150.66.025-3 | Вентиляция кабины |
Загрузка ...
|
|
| 1 | 150.66.010-3 | Вентилятор пылеотделитель |
Загрузка ...
|
|
| 2 | 150.66.011 | Корпус нижний в сборе |
Загрузка ...
|
|
| 3 | 150.66.012А | Колесо в сборе |
Загрузка ...
|
|
| 4 | 150.66.015-2 | Патрубок |
Загрузка ...
|
|
| 5 | 150.66.019-1 | Корпус верхний |
Загрузка ...
|
|
| 6 | 150.66.021 | Корпус воздухораспределителя |
Загрузка ...
|
|
| 7 | 150.66.024 | Крышка |
Загрузка ...
|
|
| 8 | МЭ236-3730000 | Электродвигатель |
Загрузка ...
|
|
| 9 | 150.66.102-2 | Колпак |
Загрузка ...
|
|
| 10 | 150.66.108-2 | Шпонка |
Загрузка ...
|
|
| 11 | 150.66.109-2 | Втулка |
Загрузка ...
|
|
| 12 | 150.66.110 | Прокладка |
Загрузка ...
|
|
| 13 | 150.66.120 | Винт |
Загрузка ...
|
|
| 14 | 150.66.121-4 | Стакан |
Загрузка ...
|
|
| 15 | 150.66.127-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 150.66.148 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | 150.66.150 | Планка |
Загрузка ...
|
|
| 18 | 150.95.300-1 | Корпус воздухораспределителя |
Загрузка ...
|
|
| 19 | 150.95.301 | Воздухораспределитель |
Загрузка ...
|
|
| 20 | 150.95.302 | Зажим |
Загрузка ...
|
|
| 21 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 22 | Винт В1М5-6gх30.58.019 ГОСТ 17473-80 | Винт В1М5-6gх30.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 23 | Винт В1М6-6gх16.88.019 ГОСТ 17473-80 | Винт В1М6-6gх16.88.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 24 | Винт В1М6-6gх18.88.019 ГОСТ 17473-80 | Винт В1М6-6gх18.88.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 25 | Винт В1М6-6gх22.58.019 ГОСТ 17473-80 | Винт В1М6-6gх22.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 26 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | Гайка М4-6Н.8.0112 ГОСТ 5927-70 | Гайка М4-6Н.8.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 28 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 28 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 29 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 5.04.0115 ГОСТ 11371-78 | Шайба 5.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
