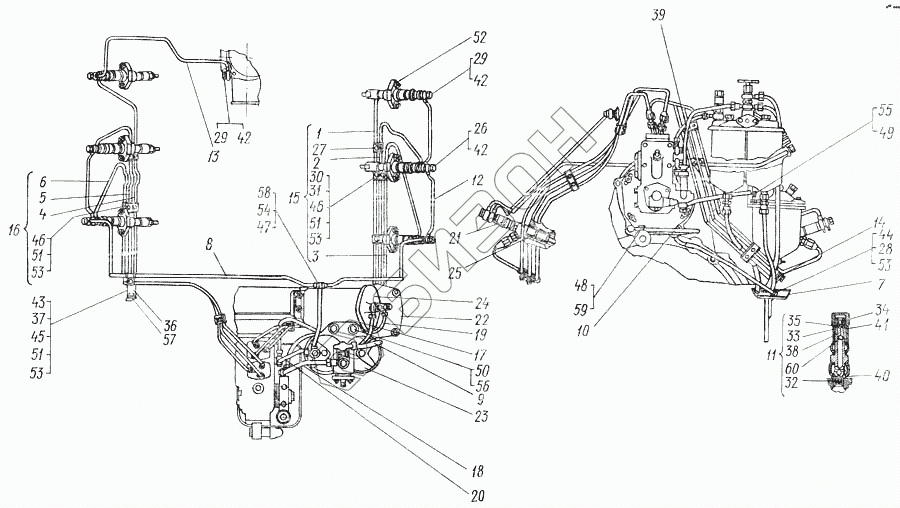

Графический каталог запасных частей к технике: ХТЗ Т-150. Топливопроводы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
46
46
47
48
49
50
51
51
51
51
51
52
53
53
53
53
53
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-15002.40 | Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 1-му цилиндру |
Загрузка ...
|
|
| 2 | 68-15003.40 | Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм ко 2-му цилиндру (47.53612645) |
Загрузка ...
|
|
| 3 | 60-15004.40 | Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 3-му цилиндру |
Загрузка ...
|
|
| 4 | 60-15005.30 | Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 4-му цилиндру |
Загрузка ...
|
|
| 5 | 60-15006.30 | Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 5-му цилиндру |
Загрузка ...
|
|
| 6 | 60-15007.30 | Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 6-му цилиндру |
Загрузка ...
|
|
| 7 | 60-15010.20 | Подставка фильтра |
Загрузка ...
|
|
| 8 | 60-15012.62 | Трубка слива |
Загрузка ...
|
|
| 9 | 60-15018.32 | Трубка слива |
Загрузка ...
|
|
| 10 | 60-15026.12 | Подставка |
Загрузка ...
|
|
| 11 | 60-15028.31 | Клапан перепускной |
Загрузка ...
|
|
| 12 | 60-15029.01 | Трубка слива |
Загрузка ...
|
|
| 13 | 60-15010.30 | Трубка |
Загрузка ...
|
|
| 14 | 60-15034.11 | Трубка |
Загрузка ...
|
|
| 15 | 60-15036.10 | Топливопроводы к 1-, 2-, 3-му цилиндрам |
Загрузка ...
|
|
| 16 | 60-15037.10 | Топливопроводы к 4-, 5-, 6-му цилиндрам |
Загрузка ...
|
|
| 17 | 68-15014.01 | Трубка |
Загрузка ...
|
|
| 18 | 68-15014.01-01 | Трубка |
Загрузка ...
|
|
| 19 | 68-15014.01-02 | Трубка |
Загрузка ...
|
|
| 20 | 68-15014.01-03 | Трубка |
Загрузка ...
|
|
| 21 | 112-1112010-10 | Форсунка ФД-22 |
Загрузка ...
|
|
| 22 | А23.20.000-02 | Фильтр грубой очистки топлива ФГ-75 |
Загрузка ...
|
|
| 23 | А44.30.000.05 | Фильтр 2ТФ 3 |
Загрузка ...
|
|
| 24 | Э11-161-000.1 | Топливный фильтр-кронштейн ТФК-3 |
Загрузка ...
|
|
| 25 | 60-15123.00 | Кольцо уплотняющее |
Загрузка ...
|
|
| 26 | 60-15130.00 | Болт зажимной |
Загрузка ...
|
|
| 27 | 60-15167.00 | Прокладка |
Загрузка ...
|
|
| 27 | 60-15167.00 | Прокладка |
Загрузка ...
|
|
| 28 | 60-15178.00 | Хомут |
Загрузка ...
|
|
| 29 | 60-15190.00 | Болт зажимной |
Загрузка ...
|
|
| 30 | 60-15197.00 | Прокладка |
Загрузка ...
|
|
| 30 | 60-15197.00 | Прокладка |
Загрузка ...
|
|
| 31 | 60-15198.00 | Планка зажима большая |
Загрузка ...
|
|
| 31 | 60-15198.00 | Планка зажима большая |
Загрузка ...
|
|
| 32 | 60-15202.31 | Корпус клапана |
Загрузка ...
|
|
| 33 | 60-15203.10 | Втулка опорная |
Загрузка ...
|
|
| 34 | 60-15204.10 | Гайка колпачковая |
Загрузка ...
|
|
| 35 | 60-15223.00 | Кольцо стопорное |
Загрузка ...
|
|
| 36 | 60-29136.00 | Кронштейн |
Загрузка ...
|
|
| 37 | 14-1571 | Прокладка |
Загрузка ...
|
|
| 38 | 16-057 | Пружина |
Загрузка ...
|
|
| 39 | 150.20.126-4 | Зацеп пружины |
Загрузка ...
|
|
| 40 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 41 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 42 | СМД7-1591А | Прокладка поворотного угольника |
Загрузка ...
|
|
| 43 | СМД14-1584 | Хомут |
Загрузка ...
|
|
| 44 | Болт М8-6gх16.56.016 ГОСТ 7796-70 | Болт М8-6gх16.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 45 | Болт М8-6gх20.56.016 ГОСТ 7796-70 | Болт М8-6gх20.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 46 | Болт М8-6gх25.56.016 ГОСТ 7796-70 | Болт М8-6gх25.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 46 | Болт М8-6gх25.56.016 ГОСТ 7796-70 | Болт М8-6gх25.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 47 | Болт М10-6gх20.56.016 ГОСТ 7796-70 | Болт М10-6gх20.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 48 | Болт М12-6gх25.56.016 ГОСТ 7796-70 | Болт М12-6gх25.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | Болт М12-6gх35.56.016 ГОСТ 7796-70 | Болт М12-6gх35.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 50 | Болт М14-6gх25.56.016 ГОСТ 7798-70 | Болт М14-6gх25.56.016 ГОСТ 7798-70 |
Загрузка ...
|
|
| 51 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 51 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 51 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 52 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | Гайка М10-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 53 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 53 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 53 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 54 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 55 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 56 | Шайба 14.65Г.05 ГОСТ 6402-70 | Шайба 14.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 57 | Шайба 8х1,5.04.05 ГОСТ 10450-78 | Шайба 8х1,5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
|
| 58 | Шайба 10х1,5.04.05 ГОСТ 10450-78 | Шайба 10х1,5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
|
| 59 | Шайба 12х2.04.05 ГОСТ 11371-78 | Шайба 12х2.04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 60 | Шарик Б 7,144-3 ГОСТ 3722-81 | Шарик Б 7,144-3 ГОСТ 3722-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
