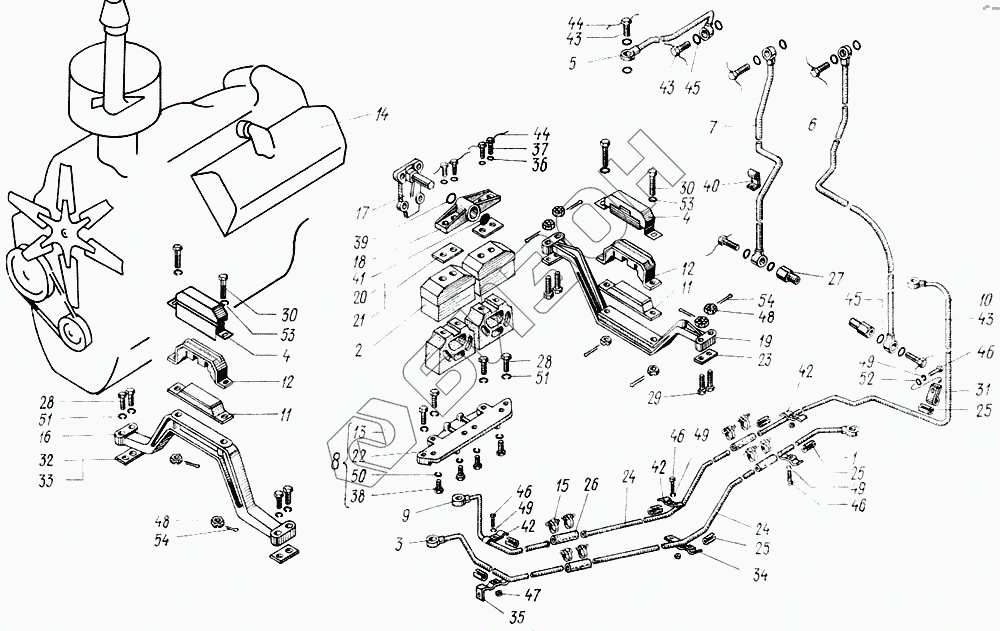

Графический каталог запасных частей к технике: ХТЗ Т-150. Установка дизеля
1
2
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
43
43
44
44
45
45
46
46
46
46
46
47
48
48
49
49
49
49
49
50
51
51
52
53
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.00.001-2 | 150.00.001-2 | Установка дизеля |
Загрузка ...
|
|
| 1 | 150.00.011 | Трубка топливопровода в сборе |
Загрузка ...
|
|
| 2 | 150.00.014А | Кожух защитный |
Загрузка ...
|
|
| 3 | 150.00.019-4 | Трубка топливопровода передняя |
Загрузка ...
|
|
| 4 | 150.00.033-1А | Колпак защитный в сборе |
Загрузка ...
|
|
| 5 | 150.00.049-1 | Шланг в сборе |
Загрузка ...
|
|
| 6 | 150.00.062-1 | Трубка от КП к нанометру |
Загрузка ...
|
|
| 7 | 150.00.063 | Трубка от КП к манометру |
Загрузка ...
|
|
| 8 | 150.00.064-1 | Кронштейн опорный с подушками |
Загрузка ...
|
|
| 9 | 150.00.065-4 | Трубка сливная передняя |
Загрузка ...
|
|
| 10 | 150.00.066-1 | Трубка сливная задняя |
Загрузка ...
|
|
| 11 | 150.00.073 | Подушка |
Загрузка ...
|
|
| 12 | 150.00.074 | Скоба |
Загрузка ...
|
|
| 13 | 150.00.075 | Подушка |
Загрузка ...
|
|
| 14 | 60-00001.00 | Дизель СМД-60 |
Загрузка ...
|
|
| 15 | хС-18Ц15Хр | Хомутик |
Загрузка ...
|
|
| 16 | 150.00.101-2 | Опора двигателя передняя |
Загрузка ...
|
|
| 17 | 150.00.103-1 | Опора средняя |
Загрузка ...
|
|
| 18 | 150.00.103-1А | Опора средняя |
Загрузка ...
|
|
| 19 | 150.00.1041А | Опора коробки передач |
Загрузка ...
|
|
| 20 | 150.00.109 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | 150.00.110 | Прокладка регулировочная |
Загрузка ...
|
|
| 22 | 150.00.169-2А | Кронштейн опорный |
Загрузка ...
|
|
| 23 | 150.00.170 | Шайба |
Загрузка ...
|
|
| 24 | 150.00.176-4 | Трубка топливопровода средняя |
Загрузка ...
|
|
| 25 | 150.00.182А | Трубка проставочная |
Загрузка ...
|
|
| 26 | 150.00.227 | Шланг |
Загрузка ...
|
|
| 27 | 150.00.230 | Штуцер |
Загрузка ...
|
|
| 28 | 150.00.246 | Болт по ГОСТ 7796-62 |
Загрузка ...
|
|
| 29 | 150.00.252 | Болт |
Загрузка ...
|
|
| 30 | 150.00.257 | Болт |
Загрузка ...
|
|
| 31 | 150.00.271 | Скоба |
Загрузка ...
|
|
| 32 | 150.00.272 | Прокладка регулировочная |
Загрузка ...
|
|
| 33 | 150.00.273 | Прокладка регулировочная |
Загрузка ...
|
|
| 34 | 150.00.283 | Кронштейн |
Загрузка ...
|
|
| 35 | 150.00.285-1 | Кронштейн |
Загрузка ...
|
|
| 36 | 14.57.223 | Шайба штампованная |
Загрузка ...
|
|
| 37 | 74.37.437 | Болт |
Загрузка ...
|
|
| 38 | 74.37.437-01 | Болт |
Загрузка ...
|
|
| 39 | 125.40.232 | Кольцо У-48х0-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 40 | 150.20.238А | Скоба |
Загрузка ...
|
|
| 41 | 150.41.278 | Заглушка |
Загрузка ...
|
|
| 42 | 150.55.191 | Прижим |
Загрузка ...
|
|
| 43 | БПУс-10.Ц9Хр | Болт |
Загрузка ...
|
|
| 44 | ПЖ-1,6х160 | Проволока |
Загрузка ...
|
|
| 45 | ШПУ-10 | Шайба поворотного угольника |
Загрузка ...
|
|
| 46 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 46 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 47 | Гайка М10.6.0112 ГОСТ 5915-70 | Гайка М10.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 48 | Гайка М14х1,5-6Н.8.0112 ГОСТ 5918-73 | Гайка М14х1,5-6Н.8.0112 ГОСТ 5918-73 |
Загрузка ...
|
|
| 49 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | Шайба 12ОТ 65Г 05 ГОСТ 6402-70 | Шайба 12ОТ 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 51 | Шайба 14ОТ 65Г 05 ГОСТ 6402-70 | Шайба 14ОТ 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 52 | Шайба 10.04.0115 ГОСТ 11371-78 | Шайба 10.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 53 | Шайба 14.04.0115 ГОСТ 11371-78 | Шайба 14.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 54 | Шплинт 3,2х25.016 ГОСТ 397-79 | Шплинт 3,2х25.016 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
