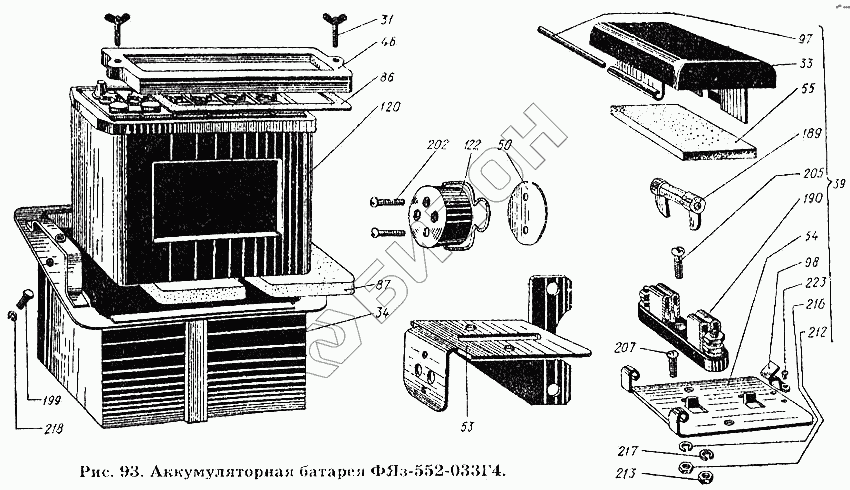

Графический каталог запасных частей к технике: ХТЗ Т-150К. Аккумуляторная батарея ФЯз-552-033Г4
31
33
39
46
50
53
54
55
86
87
97
98
120
122
189
190
199
202
205
205
207
212
212
212
213
213
216
216
217
217
217
218
223
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.48.001-2 | 151.48.001-2 | Электрооборудование и приборы |
Загрузка ...
|
|
| 31 | 150.48.029 | Шпилька в сборе |
Загрузка ...
|
|
| 33 | 150.48.04-3 | Крышка в сборе |
Загрузка ...
|
|
| 39 | 150.48.064 | Блок предохранителей в сборе |
Загрузка ...
|
|
| 46 | 150.48.119 | Рамка |
Загрузка ...
|
|
| 50 | 150.48.194 | Прокладка |
Загрузка ...
|
|
| 53 | 150.48.217-3 | Кронштейн |
Загрузка ...
|
|
| 54 | 150.48.225 | Корпус |
Загрузка ...
|
|
| 55 | 150.48.226 | Прокладка |
Загрузка ...
|
|
| 86 | 125.48.153-1 | Прокладка |
Загрузка ...
|
|
| 87 | 125.48.159 | Прокладка |
Загрузка ...
|
|
| 97 | 8.50.189 | Ось |
Загрузка ...
|
|
| 98 | 8.50.192 | Защелка |
Загрузка ...
|
|
| 120 | ФЯЗ-552.033Г4 | Батарея аккумуляторная 6ТСТ-50ЭМС |
Загрузка ...
|
|
| 122 | 6ТБ-266001 | Розетка |
Загрузка ...
|
|
| 189 | 1019 | Вставка ПВ-50А |
Загрузка ...
|
|
| 190 | 1312 | Блок защиты БЗ-30 |
Загрузка ...
|
|
| 199 | Болт М8-6gх12.66.099 ГОСТ 7796-70 | Болт М8-6gх12.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 202 | Винт М3-6gх25.58.099 ГОСТ 1490-62 | Винт М3-6gх25.58.099 ГОСТ 1490-62 |
Загрузка ...
|
|
| 205 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | Винт М4-6gх18.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 205 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | Винт М4-6gх18.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 207 | Винт М6-6gх12.58 099 ГОСТ 1489-62 | Винт М6-6gх12.58 099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 212 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | Гайка М4-6Н.8.099 ГОСТ 5927-70 |
Загрузка ...
|
|
| 212 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | Гайка М4-6Н.8.099 ГОСТ 5927-70 |
Загрузка ...
|
|
| 212 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | Гайка М4-6Н.8.099 ГОСТ 5927-70 |
Загрузка ...
|
|
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 |
Загрузка ...
|
|
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 |
Загрузка ...
|
|
| 216 | Шайба 4.65Г.099 ГОСТ 6402-70 | Шайба 4.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 216 | Шайба 4.65Г.099 ГОСТ 6402-70 | Шайба 4.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 218 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 223 | Заклепка 2,5х6.01 ГОСТ 10299-68 | Заклепка 2,5х6.01 ГОСТ 10299-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
