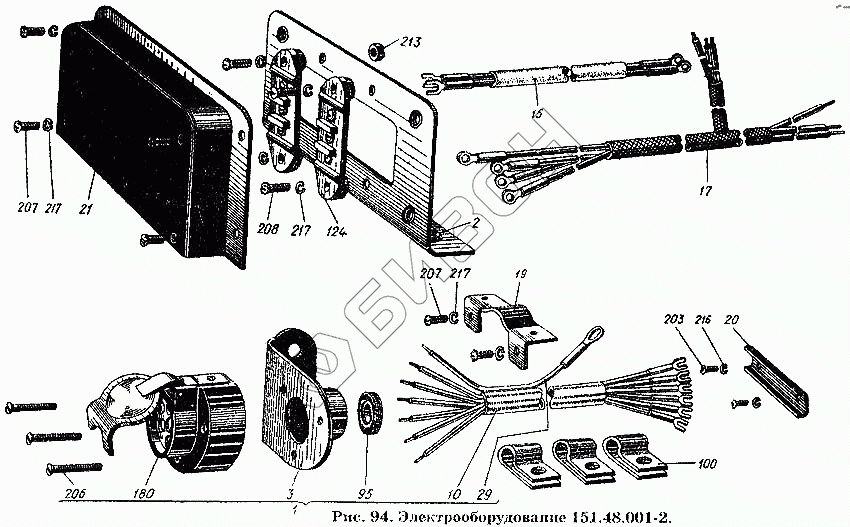

Графический каталог запасных частей к технике: ХТЗ Т-150К. Электрооборудование 151.48.001-2
1
2
3
10
15
17
19
20
21
29
95
100
124
180
203
206
207
207
208
208
208
213
213
216
216
217
217
217
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.48.001-2 | 151.48.001-2 | Электрооборудование и приборы |
Загрузка ...
|
|
| 1 | 151.48.016-2 | Установка штепсельного разъема в сборе |
Загрузка ...
|
|
| 2 | 151.48.017 | Кронштейн в сборе |
Загрузка ...
|
|
| 3 | 151.48.041 | Кронштейн розетки в сборе |
Загрузка ...
|
|
| 10 | 151.48.062-2 | Пучок проводов в сборе |
Загрузка ...
|
|
| 15 | 151.48.084-2 | Пучок проводов в сборе |
Загрузка ...
|
|
| 17 | 151.48.088-2А | Пучок проводов в сборе |
Загрузка ...
|
|
| 19 | 151.48.119 | Скоба |
Загрузка ...
|
|
| 20 | 151.48.121 | Планка |
Загрузка ...
|
|
| 21 | 151.48.171 | Крышка |
Загрузка ...
|
|
| 29 | 151.48.462 | Провод |
Загрузка ...
|
|
| 95 | 14.48.393 | Втулка |
Загрузка ...
|
|
| 100 | 5.24.175 | Скоба |
Загрузка ...
|
|
| 124 | ПС1-3723000-А2 | Панель соединительная трехклеммовая |
Загрузка ...
|
|
| 180 | ПС300А-3723100 | Розетка штепсельная ПС 300А |
Загрузка ...
|
|
| 203 | Винт М4-6gх8.58.099 ГОСТ 1489-62 | Винт М4-6gх8.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 206 | Винт М5-6gх35.58.099 ГОСТ 1490-62 | Винт М5-6gх35.58.099 ГОСТ 1490-62 |
Загрузка ...
|
|
| 207 | Винт М6-6gх12.58 099 ГОСТ 1489-62 | Винт М6-6gх12.58 099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 208 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | Винт М6-6gх18.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 208 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | Винт М6-6gх18.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 208 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | Винт М6-6gх18.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 |
Загрузка ...
|
|
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 |
Загрузка ...
|
|
| 216 | Шайба 4.65Г.099 ГОСТ 6402-70 | Шайба 4.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 216 | Шайба 4.65Г.099 ГОСТ 6402-70 | Шайба 4.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
