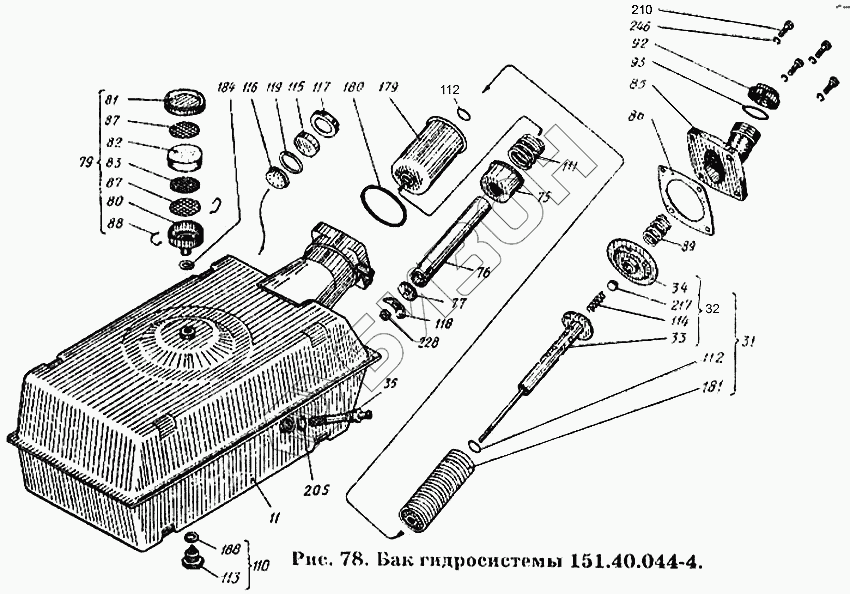

Графический каталог запасных частей к технике: ХТЗ Т-150К. Бак гидросистемы 151.40.044-4
11
31
32
33
34
35
75
76
77
79
80
81
82
83
85
86
87
87
88
89
92
93
110
111
112
112
113
114
115
116
117
118
119
179
180
181
184
188
205
217
228
228
246
246
246
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.40.001-4 | 151.40.001-4 | Рулевое управление в сборе |
Загрузка ...
|
|
| 10 | 151.40.044-4 | Бак гидросистемы в сборе |
Загрузка ...
|
|
| 11 | 151.40.045-4 | Бак в сборе |
Загрузка ...
|
|
| 31 | 151.40.080 | Фильтр в сборе |
Загрузка ...
|
|
| 32 | 151.40.081 | Труба фильтра с клапаном в сборе |
Загрузка ...
|
|
| 33 | 151.40.082 | Труба с шайбой в сборе |
Загрузка ...
|
|
| 34 | 151.40.084 | Корпус клапана в сборе |
Загрузка ...
|
|
| 35 | 151.40.090 | Фильтр в сборе |
Загрузка ...
|
|
| 75 | 151.40.298 | Крышка |
Загрузка ...
|
|
| 76 | 151.40.301 | Труба фильтра |
Загрузка ...
|
|
| 77 | 151.40.302 | Шайба |
Загрузка ...
|
|
| 79 | 151.57.039 | Сапун в сборе |
Загрузка ...
|
|
| 80 | 151.57.044 | Корпус сапуна в сборе |
Загрузка ...
|
|
| 81 | 151.57.049 | Стакан верхний в сборе |
Загрузка ...
|
|
| 82 | 151.57.133 | Фильтр грубой очистки |
Загрузка ...
|
|
| 83 | 151.57.134 | Фильтр тонкой очистки |
Загрузка ...
|
|
| 85 | 151.57.156 | Крышка бака |
Загрузка ...
|
|
| 86 | 151.57.157 | Прокладка горловины |
Загрузка ...
|
|
| 87 | 151.57.159 | Сетка сапуна |
Загрузка ...
|
|
| 88 | 151.57.160 | Защелка |
Загрузка ...
|
|
| 89 | 151.57.163 | Пружина |
Загрузка ...
|
|
| 92 | 151.57.243 | Пробка |
Загрузка ...
|
|
| 93 | 151.57.244 | Прокладка пробки |
Загрузка ...
|
|
| 110 | 150.57.046 | Пробка спускная |
Загрузка ...
|
|
| 111 | 150.57.115 | Пружина фильтра |
Загрузка ...
|
|
| 112 | 150.57.168 | Кольцо |
Загрузка ...
|
|
| 113 | 150.57.170-2 | Пробка спускная |
Загрузка ...
|
|
| 114 | 150.57.172 | Пружина клапана |
Загрузка ...
|
|
| 115 | 150.57.181 | Стекло смотровое |
Загрузка ...
|
|
| 116 | 150.57.182 | Экран |
Загрузка ...
|
|
| 117 | 150.57.183 | Гайка |
Загрузка ...
|
|
| 118 | 150.57.195 | Скоба |
Загрузка ...
|
|
| 119 | 150.57.196-1 | Кольцо |
Загрузка ...
|
|
| 179 | 71.57.013-1А | Корпус фильтра в сборе |
Загрузка ...
|
|
| 180 | 54.31.473-1 | Кольцо уплотнения |
Загрузка ...
|
|
| 181 | 54.57.020А | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 184 | 16-173А | Прокладка |
Загрузка ...
|
|
| 188 | В2.80.16.502 | Прокладка |
Загрузка ...
|
|
| 205 | Кольцо Н2-50х42-4 ГОСТ 9833-61 | Кольцо Н2-50х42-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 210 | Болт М8-6gх25.66 ГОСТ 7796-70 | Болт М8-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 217 | Шар II 15,081мм Н ГОСТ 3722-60 | Шар II 15,081мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 218 | Болт М8-6gх25.66 ГОСТ 7796-70 | Болт М8-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 228 | Гайка М5-6Н.8 ГОСТ 5927-70 | Гайка М5-6Н.8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 228 | Гайка М5-6Н.8 ГОСТ 5927-70 | Гайка М5-6Н.8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
