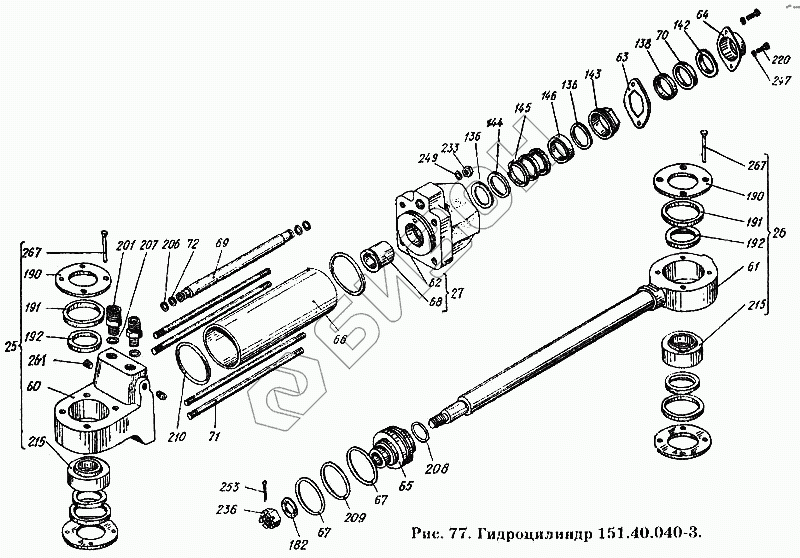

Графический каталог запасных частей к технике: ХТЗ Т-150К. Гидроцилиндр 151.40.040-3
25
26
27
60
61
62
63
64
65
66
67
67
68
69
70
71
72
136
138
138
142
143
144
145
146
182
190
190
191
191
192
192
201
201
201
201
206
207
208
209
210
215
215
220
233
236
247
247
247
249
249
253
261
267
267
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9 | 151.40.040-3 | Гидроцилиндр в споре |
Загрузка ...
|
|
| 25 | 151.40.070-1 | Крышка цилиндра передняя в сборе |
Загрузка ...
|
|
| 26 | 151.40.071-1 | Шток в сборе |
Загрузка ...
|
|
| 27 | 151.40.072-1 | Крышка цилиндра задняя в сборе |
Загрузка ...
|
|
| 60 | 151.40.250-1 | Крышка цилиндра передняя |
Загрузка ...
|
|
| 61 | 151.40.251-1 | Шток |
Загрузка ...
|
|
| 62 | 151.40.252-1 | Крышка цилиндра задняя |
Загрузка ...
|
|
| 63 | 151.40.255-1 | Шайба замковая |
Загрузка ...
|
|
| 64 | 151.40.256-1 | Крышка сальника |
Загрузка ...
|
|
| 65 | 151.40.270 | Поршень |
Загрузка ...
|
|
| 66 | 151.40.271 | Корпус цилиндра |
Загрузка ...
|
|
| 67 | 151.40.272 | Шайба защитная |
Загрузка ...
|
|
| 68 | 151.40.273 | Втулка крышки |
Загрузка ...
|
|
| 69 | 151.40.274 | Маслопровод |
Загрузка ...
|
|
| 70 | 151.40.275 | Сальник |
Загрузка ...
|
|
| 71 | 151.40.276 | Стяжка |
Загрузка ...
|
|
| 72 | 151.40.277 | Шайба защитная |
Загрузка ...
|
|
| 136 | 125.40.179-1 | Шайба |
Загрузка ...
|
|
| 138 | 125.40.187-1 | Ограничитель |
Загрузка ...
|
|
| 142 | 125.40.210-1 | Скребок |
Загрузка ...
|
|
| 143 | 125.40.211-1 | Гайка регулировочная |
Загрузка ...
|
|
| 144 | 125.40.215-1 | Кольцо опрное диаметр 45х65 |
Загрузка ...
|
|
| 145 | 125.40.216-1 | Манжета диаметр 45х65 |
Загрузка ...
|
|
| 146 | 125.40.217-1 | Кольцо нажимное диаметр 45х65 |
Загрузка ...
|
|
| 182 | 54.38.605 | Шайба |
Загрузка ...
|
|
| 190 | 700А.34.29.012 | Крышка |
Загрузка ...
|
|
| 190 | 700А.34.29.012 | Крышка |
Загрузка ...
|
|
| 191 | 700А.34.29.013 | Кольцо |
Загрузка ...
|
|
| 191 | 700А.34.29.013 | Кольцо |
Загрузка ...
|
|
| 192 | 700А.34.29.014 | Сальник |
Загрузка ...
|
|
| 192 | 700А.34.29.014 | Сальник |
Загрузка ...
|
|
| 201 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 201 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 201 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 201 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 206 | Кольцо 016-020-25-2-2 ГОСТ 9833-73 | Кольцо 016-020-25-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 207 | Кольцо 017-021-25-2-2 ГОСТ 9833-73 | Кольцо 017-021-25-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 208 | Кольцо 045-053-46-2-2 ГОСТ 9833-73 | Кольцо 045-053-46-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 209 | Кольцо 070-080-58-2-2 ГОСТ 9833-73 | Кольцо 070-080-58-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 210 | Кольцо 074-080-36-2-2 ГОСТ 9833-73 | Кольцо 074-080-36-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 215 | Подшипник ШС-50 ГОСТ 3635-54 | Подшипник ШС-50 ГОСТ 3635-54 |
Загрузка ...
|
|
| 215 | Подшипник ШС-50 ГОСТ 3635-54 | Подшипник ШС-50 ГОСТ 3635-54 |
Загрузка ...
|
|
| 220 | Болт М10-6gх20.66 ГОСТ 7796-70 | Болт М10-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 233 | Гайка М14-6Н.8 ГОСТ 5927-70 | Гайка М14-6Н.8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 236 | Гайка М24х2-6Н.8 ГОСТ 5933-62 | Гайка М24х2-6Н.8 ГОСТ 5933-62 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 249 | Шайба 14.65Г.05 ГОСТ 6402-70 | Шайба 14.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 249 | Шайба 14.65Г.05 ГОСТ 6402-70 | Шайба 14.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 253 | Шплинт 5х28 ГОСТ 397-66 | Шплинт 5х28 ГОСТ 397-66 |
Загрузка ...
|
|
| 261 | Пробка КГ1/4" ГОСТ 12718-67 | Пробка КГ1/4" ГОСТ 12718-67 |
Загрузка ...
|
|
| 267 | Заклепка 8х60.01 ГОСТ 10300-68 | Заклепка 8х60.01 ГОСТ 10300-68 |
Загрузка ...
|
|
| 267 | Заклепка 8х60.01 ГОСТ 10300-68 | Заклепка 8х60.01 ГОСТ 10300-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
