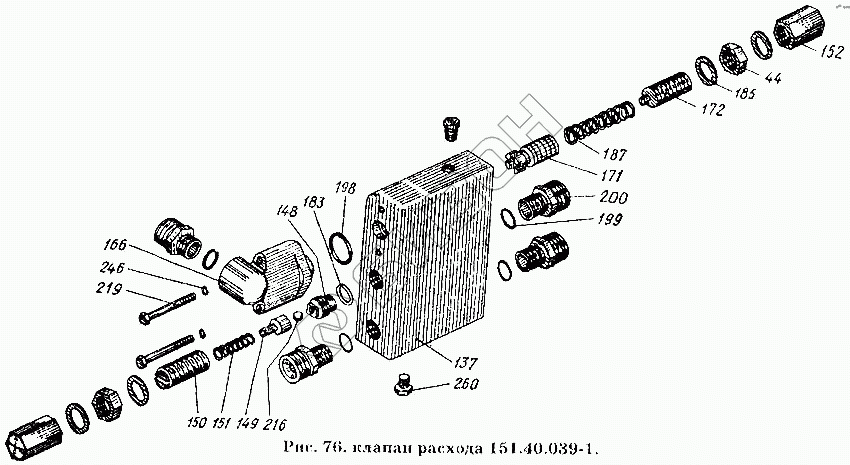

Графический каталог запасных частей к технике: ХТЗ Т-150К. Клапан расхода 151.40.039-1
44
137
148
149
150
151
152
166
171
172
183
185
187
198
198
198
198
198
199
200
216
219
219
246
246
246
260
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8 | 151.40.039-1 | Клапан расхода в сборе |
Загрузка ...
|
|
| 44 | 151.40.200 | Гайка |
Загрузка ...
|
|
| 137 | 125.40.185-1 | Корпус предохранительного клапана |
Загрузка ...
|
|
| 148 | 125.40.220 | Седло клапана |
Загрузка ...
|
|
| 149 | 125.40.221 | Гнездо шара |
Загрузка ...
|
|
| 150 | 125.40.223 | Винт регулировочный |
Загрузка ...
|
|
| 151 | 125.40.224 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 152 | 125.40.225 | Колпак |
Загрузка ...
|
|
| 166 | 125.40.254-1 | Муфта угловая |
Загрузка ...
|
|
| 171 | 125.40.343 | Клапан постоянного потока |
Загрузка ...
|
|
| 172 | 125.40.344 | Винт регулировочный |
Загрузка ...
|
|
| 183 | 16-062 | Шайба |
Загрузка ...
|
|
| 185 | 14.54.105 | Шайба |
Загрузка ...
|
|
| 187 | 5.43.130 | Пружина застежки |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 199 | НШ46-0505046 | Кольцо уплотнительное |
Загрузка ...
|
|
| 200 | Н..036.04.011 | Штуцер ввертный |
Загрузка ...
|
|
| 216 | Шар IV 12мм Н ГОСТ 3722-60 | Шар IV 12мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 219 | Болт М8-6gх55.66 ГОСТ 7795-70 | Болт М8-6gх55.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 219 | Болт М8-6gх55.66 ГОСТ 7795-70 | Болт М8-6gх55.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 260 | Пробка КГ1/4" ГОСТ 12720-67 | Пробка КГ1/4" ГОСТ 12720-67 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
