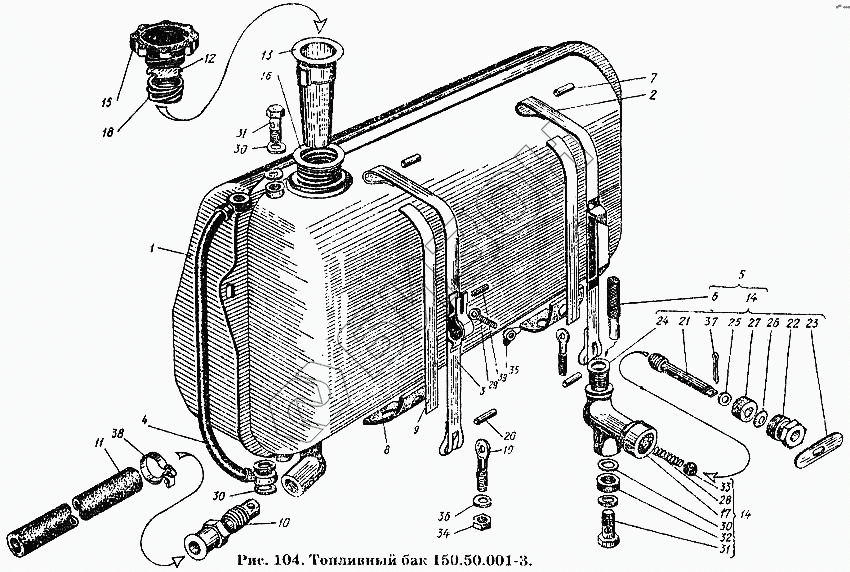

Графический каталог запасных частей к технике: ХТЗ Т-150К. Баки топливные 150.50.001-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.50.001-3 | 150.50.001-3 | Баки топливные |
Загрузка ...
|
|
| 1 | 150.50.011-2 | Корпус топливного бака в сборе |
Загрузка ...
|
|
| 2 | 150.50.012-2 | Лента бугеля в сборе |
Загрузка ...
|
|
| 3 | 150.50.015-2 | Лента бугеля в сборе левая |
Загрузка ...
|
|
| 4 | 150.50.018 | Трубка топливомера в сборе |
Загрузка ...
|
|
| 5 | 150.50.022 | Краник топливный с фильтром |
Загрузка ...
|
|
| 6 | 150.50.024 | Фильтр |
Загрузка ...
|
|
| 7 | 150.50.107 | Палец бугеля |
Загрузка ...
|
|
| 8 | 150.50.109 | Прокладка под бак передняя |
Загрузка ...
|
|
| 9 | 150.50.111 | Прокладка ленты бугеля |
Загрузка ...
|
|
| 10 | 150.50.127 | Штуцер 12/2 |
Загрузка ...
|
|
| 11 | 150.50.128 | Шланг сливной |
Загрузка ...
|
|
| 12 | 150.50.133 | Заслонка |
Загрузка ...
|
|
| 13 | 74.50.015 | Фильтр 160 ГОСТ 15870-70 |
Загрузка ...
|
|
| 14 | 74.50.039 | Краник топливный в сборе |
Загрузка ...
|
|
| 15 | 74.50.042-4 | Крышка в сборе |
Загрузка ...
|
|
| 16 | 74.50.043 | Горловина бака в сборе |
Загрузка ...
|
|
| 17 | 74.50.410 | Корпус краника |
Загрузка ...
|
|
| 18 | 74.50.436 | Пружина |
Загрузка ...
|
|
| 19 | 74.50.410-1А | Винт |
Загрузка ...
|
|
| 19 | 74.50.410-1А | Винт |
Загрузка ...
|
|
| 20 | 71.17.115 | Палец соединительный |
Загрузка ...
|
|
| 21 | 54.15.421-3 | Стержень краника |
Загрузка ...
|
|
| 22 | 54.15.422-1 | Гайка поджимная |
Загрузка ...
|
|
| 23 | 54.15.424-1 | Ручка краника |
Загрузка ...
|
|
| 24 | 54.15.427А | Прокладка краника |
Загрузка ...
|
|
| 25 | 54.15.438 | Шайба |
Загрузка ...
|
|
| 26 | 54.15.439 | Шайба сальника |
Загрузка ...
|
|
| 27 | 54.15.440 | Сальник графитоасбестовый |
Загрузка ...
|
|
| 28 | 54.15.442 | Пружина краника |
Загрузка ...
|
|
| 29 | 14.17.127А | Поводок рейки |
Загрузка ...
|
|
| 30 | 16-006 | Прокладка |
Загрузка ...
|
|
| 30 | 16-006 | Прокладка |
Загрузка ...
|
|
| 31 | 16-110 | Болт поворотного угольника |
Загрузка ...
|
|
| 31 | 16-110 | Болт поворотного угольника |
Загрузка ...
|
|
| 32 | 119-85А | Защитная втулка |
Загрузка ...
|
|
| 33 | Шарик Б-IV-12мм ГОСТ 3722-60 | Шарик Б-IV-12мм ГОСТ 3722-60 |
Загрузка ...
|
|
| 34 | Гайка М12-7Н.6 ГОСТ 5915-70 | Гайка М12-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | Гайка М6-7Н.8 ГОСТ 3032-66 | Гайка М6-7Н.8 ГОСТ 3032-66 |
Загрузка ...
|
|
| 36 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 37 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 |
Загрузка ...
|
|
| 38 | ХСВ-26 | Хомутик стяжной винтовой |
Загрузка ...
|
|
| 39 | ПЖ-6х30 | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
