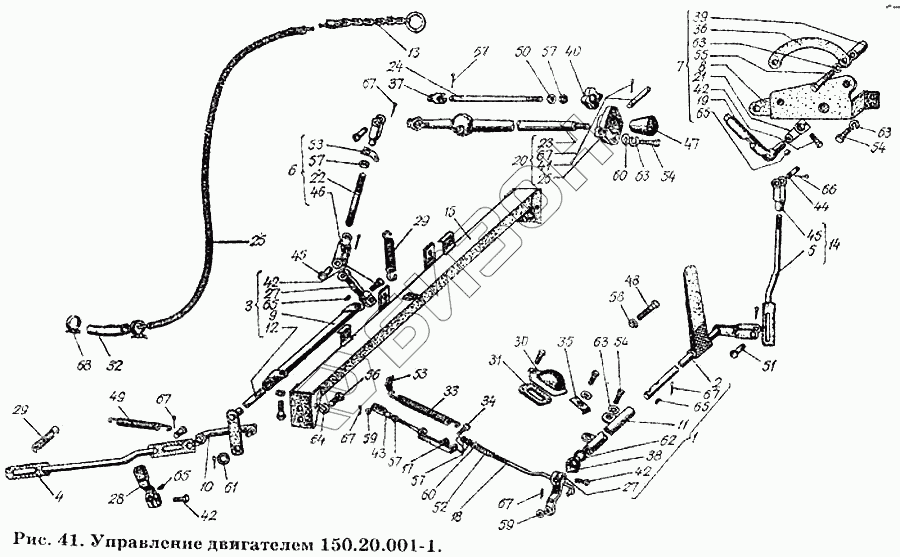

Графический каталог запасных частей к технике: ХТЗ Т-150К. Управление двигателем 150.20.001-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
42
43
43
44
45
45
46
47
48
49
50
51
52
53
53
53
54
54
54
55
56
57
57
57
57
57
58
58
59
59
60
60
61
61
62
63
63
63
63
64
65
65
65
65
66
67
67
67
67
67
67
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.20.001-1 | 150.20.001-1 | Управление двигателем |
Загрузка ...
|
|
| 1 | 150.20.011-2 | Педаль управления в сборе |
Загрузка ...
|
|
| 2 | 150.20.012 | Валик управления в сборе |
Загрузка ...
|
|
| 3 | 150.20.013-2 | Валик управления редуктором в сборе |
Загрузка ...
|
|
| 4 | 150.20.014-5 | Тяга в сборе |
Загрузка ...
|
|
| 5 | 150.20.015-1 | Тяга ручного управления в сборе |
Загрузка ...
|
|
| 6 | 150.20.016-2 | Тяга в сборе |
Загрузка ...
|
|
| 7 | 150.20.017-1 | Акселератор ручной в сборе |
Загрузка ...
|
|
| 8 | 150.20.019-1 | Кронштейн ручного акселератора в сборе |
Загрузка ...
|
|
| 9 | 150.20.025 | Труба в сборе |
Загрузка ...
|
|
| 10 | 150.20.028-1 | Тяга в сборе |
Загрузка ...
|
|
| 11 | 150.20.029-1 | Опора педали в сборе |
Загрузка ...
|
|
| 12 | 150.20.030-2 | Валик управления с рычагом в сборе |
Загрузка ...
|
|
| 13 | 150.20.037-1 | Привод воздушной заслонки в сборе |
Загрузка ...
|
|
| 14 | 150.20.039 | Тяга с наконечником в сборе |
Загрузка ...
|
|
| 15 | 150.20.042 | Поперечина в сборе |
Загрузка ...
|
|
| 16 | 150.20.050 | Тяга подачи топлива в сборе |
Загрузка ...
|
|
| 17 | 150.20.051 | Тяга со скобой в сборе |
Загрузка ...
|
|
| 18 | 150.20.052 | Тяга с шайбой в сборе |
Загрузка ...
|
|
| 19 | 150.20.053 | Рычаг с тягой в сборе |
Загрузка ...
|
|
| 20 | 150.20.054 | Рычаг управления редуктором в сборе |
Загрузка ...
|
|
| 21 | 150.20.105-1 | Рычаг управления |
Загрузка ...
|
|
| 22 | 150.20.113-3 | Тяга |
Загрузка ...
|
|
| 23 | 150.20.115-1 | Рычаг управления редуктором |
Загрузка ...
|
|
| 24 | 150.20.118-2 | Стержень краника |
Загрузка ...
|
|
| 25 | 150.20.134-2 | Оболочка каната |
Загрузка ...
|
|
| 26 | 150.20.136-1 | Корпус |
Загрузка ...
|
|
| 27 | 150.20.152-1 | Рычаг |
Загрузка ...
|
|
| 27 | 150.20.152-1 | Рычаг |
Загрузка ...
|
|
| 28 | 150.20.157-1 | Рычаг наружный |
Загрузка ...
|
|
| 29 | 150.20.174А | Пружина |
Загрузка ...
|
|
| 30 | 150.20.177 | Крышка |
Загрузка ...
|
|
| 31 | 150.20.178 | Прокладка |
Загрузка ...
|
|
| 32 | 150.20.189А | Шланг диаметр 8х3,5х80 |
Загрузка ...
|
|
| 33 | 150.20.204 | Пружина акселератора |
Загрузка ...
|
|
| 34 | 150.20.205 | Палец |
Загрузка ...
|
|
| 35 | 150.45.255 | Зажим |
Загрузка ...
|
|
| 36 | 125.20.133 | Сектор зубчатый |
Загрузка ...
|
|
| 37 | 125.20.172 | Переходник краника |
Загрузка ...
|
|
| 38 | 125.20.235 | Прокладка |
Загрузка ...
|
|
| 39 | 125.20.237 | Втулка |
Загрузка ...
|
|
| 40 | 125.20.244 | Рукоятка |
Загрузка ...
|
|
| 41 | 125.20.249 | Ось |
Загрузка ...
|
|
| 42 | 125.64.279 | Болт стяжной |
Загрузка ...
|
|
| 42 | 125.64.279 | Болт стяжной |
Загрузка ...
|
|
| 42 | 125.64.279 | Болт стяжной |
Загрузка ...
|
|
| 42 | 125.64.279 | Болт стяжной |
Загрузка ...
|
|
| 43 | 54.02.471-1А | Вилка |
Загрузка ...
|
|
| 43 | 54.02.471-1А | Вилка |
Загрузка ...
|
|
| 44 | 54.02.484 | Палец |
Загрузка ...
|
|
| 45 | 54.20.405 | Палец |
Загрузка ...
|
|
| 46 | 14.38.528А | Вилка тяги блокировки |
Загрузка ...
|
|
| 47 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 48 | 5.23.139 | Болт регулировочный |
Загрузка ...
|
|
| 49 | 5.23.149 | Пружина оттяжная |
Загрузка ...
|
|
| 50 | 5.24.242 | Втулка стеклоочистителя |
Загрузка ...
|
|
| 51 | 5.43.115 | Палец упора крышки |
Загрузка ...
|
|
| 52 | 5.43.130 | Пружина застежки |
Загрузка ...
|
|
| 53 | 7.38.120 | Серьга пружины |
Загрузка ...
|
|
| 53 | 7.38.120 | Серьга пружины |
Загрузка ...
|
|
| 53 | 7.38.120 | Серьга пружины |
Загрузка ...
|
|
| 54 | Болт М8-6gх20.66 ГОСТ 7796-70 | Болт М8-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 55 | Болт М8-6gх55.66 ГОСТ 7795-70 | Болт М8-6gх55.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 56 | Болт М10.6gх25.66 ГОСТ 7796-70 | Болт М10.6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 57 | Гайка М8-7Н.6 ГОСТ 5915-70 | Гайка М8-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 57 | Гайка М8-7Н.6 ГОСТ 5915-70 | Гайка М8-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 57 | Гайка М8-7Н.6 ГОСТ 5915-70 | Гайка М8-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 57 | Гайка М8-7Н.6 ГОСТ 5915-70 | Гайка М8-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 58 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 58 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 59 | Шайба 6-010 ГОСТ 11371-68 | Шайба 6-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 60 | Шайба 8-010 ГОСТ 11371-68 | Шайба 8-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 60 | Шайба 8-010 ГОСТ 11371-68 | Шайба 8-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 61 | Шайба 12-010 ГОСТ 11371-68 | Шайба 12-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 61 | Шайба 12-010 ГОСТ 11371-68 | Шайба 12-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 62 | Шайба 14-010 ГОСТ 11371-68 | Шайба 14-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 63 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 63 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 64 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 65 | Шпонка 4х16 ГОСТ 8795-68 | Шпонка 4х16 ГОСТ 8795-68 |
Загрузка ...
|
|
| 65 | Шпонка 4х16 ГОСТ 8795-68 | Шпонка 4х16 ГОСТ 8795-68 |
Загрузка ...
|
|
| 65 | Шпонка 4х16 ГОСТ 8795-68 | Шпонка 4х16 ГОСТ 8795-68 |
Загрузка ...
|
|
| 65 | Шпонка 4х16 ГОСТ 8795-68 | Шпонка 4х16 ГОСТ 8795-68 |
Загрузка ...
|
|
| 66 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 |
Загрузка ...
|
|
| 67 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 67 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 67 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 68 | ХС-18 | Хомутик стяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
