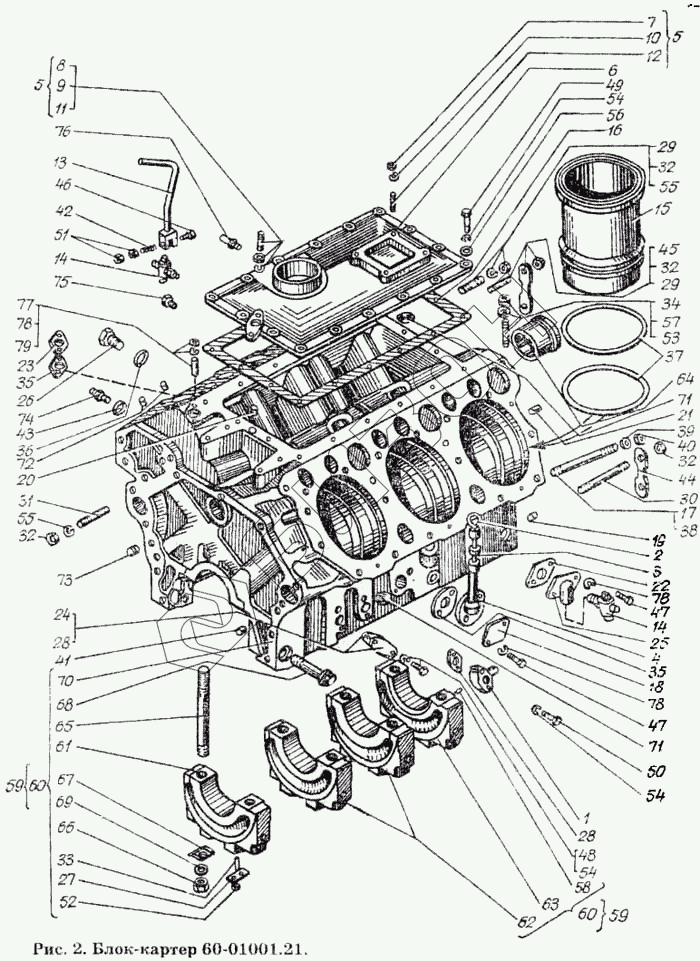

Графический каталог запасных частей к технике: ХТЗ Т-150К. Блок-картер 60-01001.21
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
32
32
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
54
54
55
55
56
57
58
59
59
60
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
77
78
78
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 60-01001.21 | 60-01001.21 | Блок-картер |
Загрузка ...
|
|
| 1 | 60-01006.30 | Фланец |
Загрузка ...
|
|
| 2 | 60-01007.01 | Стержень маслоизмерителя |
Загрузка ...
|
|
| 3 | Кольцо СП22-6-8 ГОСТ 6308-71 | Кольцо СП22-6-8 ГОСТ 6308-71 |
Загрузка ...
|
|
| 4 | 60-01008.10 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 5 | 60-01011.01 | Крышка ресивера |
Загрузка ...
|
|
| 6 | 60-01112.01 | Крышка ресивера |
Загрузка ...
|
|
| 7 | СМД7-0645 | Гайка крепления выхлопного коллектора |
Загрузка ...
|
|
| 8 | Гайка М8.2.6.05 ГОСТ 2524-70 | Гайка М8.2.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 9 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ 11765-66 |
Загрузка ...
|
|
| 12 | Шпилька БМ10 кл. То/2х30(20/22)х40 ГОСТ | Шпилька БМ10 кл. То/2х30(20/22)х40 ГОСТ 11765-66 |
Загрузка ...
|
|
| 13 | 60-01012.00 | Рукоятка краника |
Загрузка ...
|
|
| 14 | КРС-3/8" | Краник спускной в сборе |
Загрузка ...
|
|
| 15 | 60-01102.10 | Гильза цилиндра |
Загрузка ...
|
|
| 16 | 60-01113.00 | Прокладка крышки |
Загрузка ...
|
|
| 17 | 60-01115.00 | Шпилька крепления головки |
Загрузка ...
|
|
| 18 | 60-01123.00 | Фланец |
Загрузка ...
|
|
| 19 | 60-01129.10 | Втулка направляющая |
Загрузка ...
|
|
| 20 | 60-01133.00 | Втулка установочная |
Загрузка ...
|
|
| 21 | 60-01135.10 | Втулка |
Загрузка ...
|
|
| 22 | 60-01175.00 | Прокладка фланца |
Загрузка ...
|
|
| 23 | 60-01176.00 | Фланец |
Загрузка ...
|
|
| 24 | 60-01195.10 | Фланец |
Загрузка ...
|
|
| 25 | 60-01197.10 | Фланец сливного краника |
Загрузка ...
|
|
| 26 | 60-01200.20 | Заглушка резьбовая |
Загрузка ...
|
|
| 27 | 60-01205.00 | Шайба замковая |
Загрузка ...
|
|
| 28 | 60-01206.10 | Прокладка фланца |
Загрузка ...
|
|
| 29 | 60-01217.00 | Шпилька |
Загрузка ...
|
|
| 30 | 60-01219.00 | Шпилька |
Загрузка ...
|
|
| 31 | 60-01220.00 | Шпилька |
Загрузка ...
|
|
| 32 | 60-01221.00 | Гайка |
Загрузка ...
|
|
| 33 | 60-01227.00 | Шпилька |
Загрузка ...
|
|
| 34 | 60-01228.00 | Шпилька |
Загрузка ...
|
|
| 35 | 60-01240.00 | Прокладка |
Загрузка ...
|
|
| 36 | СМД7-0929 | Прокладка угольника поворотного |
Загрузка ...
|
|
| 37 | СМД9-0128 | Кольцо уплотняющее |
Загрузка ...
|
|
| 38 | 14-0116 | Шпилька крепления головки |
Загрузка ...
|
|
| 39 | 14-0150 | Шайба |
Загрузка ...
|
|
| 40 | 14-0163 | Гайка |
Загрузка ...
|
|
| 41 | СМД55-0410 | Штифт установочный |
Загрузка ...
|
|
| 42 | СМД55-0652 | Пружина рукоятки |
Загрузка ...
|
|
| 43 | СМД55-0927 | Прокладка |
Загрузка ...
|
|
| 44 | ШЗ-14,5х75 | Шайба замковая |
Загрузка ...
|
|
| 45 | ШЗ-14,5х87 | Шайба замковая |
Загрузка ...
|
|
| 46 | Болт М6.2х35.56.05 ГОСТ 7796-70 | Болт М6.2х35.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 47 | Болт М8.2х20.56.05 ГОСТ 7796-70 | Болт М8.2х20.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 48 | Болт М10.2х20.56.05 ГОСТ 7796-70 | Болт М10.2х20.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | Болт М10.2х35.56.05 ГОСТ 7796-70 | Болт М10.2х35.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 50 | Болт М10.2х45.56.05 ГОСТ 7795-70 | Болт М10.2х45.56.05 ГОСТ 7795-70 |
Загрузка ...
|
|
| 51 | Гайка М6.2.6.05 ГОСТ 5915-70 | Гайка М6.2.6.05 ГОСТ 5915-70 |
Загрузка ...
|
|
| 52 | Гайка М10.2.6.05 ГОСТ 2524-70 | Гайка М10.2.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 53 | Гайка М12.2.6.05 ГОСТ 2524-70 | Гайка М12.2.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 54 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 55 | Шайба 14.65Г.05 ГОСТ 6402-70 | Шайба 14.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 56 | Шайба 10х2-015 ГОСТ 10450-68 | Шайба 10х2-015 ГОСТ 10450-68 |
Загрузка ...
|
|
| 57 | Шайба 12х2-015 ГОСТ 11371-68 | Шайба 12х2-015 ГОСТ 11371-68 |
Загрузка ...
|
|
| 58 | Штифт 5Сзх10 ГОСТ 3128-70 | Штифт 5Сзх10 ГОСТ 3128-70 |
Загрузка ...
|
|
| 59 | 60-01003.01 | Блок-картер |
Загрузка ...
|
|
| 60 | 60-01002.21 | Блок-картер |
Загрузка ...
|
|
| 61 | 60-01104.01 | Крышка подшипника передняя |
Загрузка ...
|
|
| 62 | 60-01105.01 | Крышка подшипника средняя |
Загрузка ...
|
|
| 63 | 60-01106.01 | Крышка подшипника задняя |
Загрузка ...
|
|
| 64 | 60-01109.00 | Подшипник распределительного вала |
Загрузка ...
|
|
| 65 | 60-01117.00 | Шпилька подшипника |
Загрузка ...
|
|
| 66 | СМД1-0118 | Гайка подшипника |
Загрузка ...
|
|
| 67 | СМД9-0119 | Шайба замковая |
Загрузка ...
|
|
| 68 | 60-01120.00 | Болт специальный |
Загрузка ...
|
|
| 69 | СМД7-0168 | Шайба специальная |
Загрузка ...
|
|
| 70 | 60-01101.21 | Блок- картер |
Загрузка ...
|
|
| 71 | 60-0243.00 | Заглушка |
Загрузка ...
|
|
| 72 | 60-01134.00 | Заглушка |
Загрузка ...
|
|
| 73 | Пробка КГ1/2" ГОСТ 12718-67 | Пробка КГ1/2" ГОСТ 12718-67 |
Загрузка ...
|
|
| 74 | 60-01216.10 | Ниппель конечный |
Загрузка ...
|
|
| 75 | 60-01237.00 | Штуцер датчика |
Загрузка ...
|
|
| 76 | Н-6081А | Ниппель конечный (475313148) |
Загрузка ...
|
|
| 77 | Гайка М8.2.6.05 ГОСТ 2524-70 | Гайка М8.2.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 78 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 79 | Шпилька БМ8 кл. То/2х16(10/12)х055 ГОСТ | Шпилька БМ8 кл. То/2х16(10/12)х055 ГОСТ 11765-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
