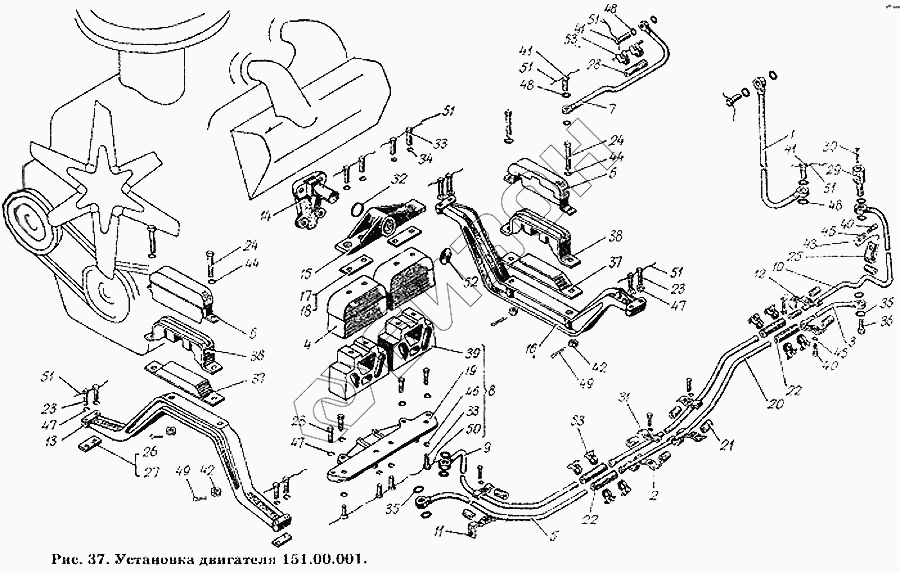

Графический каталог запасных частей к технике: ХТЗ Т-150К. Установка двигателя 151.00.001
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
23
24
24
25
26
27
29
30
31
32
33
33
33
34
35
35
36
36
37
37
38
39
40
40
41
41
41
42
42
43
44
44
45
45
46
46
47
47
47
48
48
49
49
50
51
51
51
51
51
51
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.00.001 | 151.00.001 | Двигатель СМД-62 |
Загрузка ...
|
|
| 1 | 151.00.012-1 | Трубка от КПП к манометру в сборе |
Загрузка ...
|
|
| 2 | 151.00.013 | Кронштейн крепления трубок в сборе |
Загрузка ...
|
|
| 3 | 150.00.011 | Трубка топливопровода в сборе |
Загрузка ...
|
|
| 4 | 350.00-014А | Кожух защитный в сборе |
Загрузка ...
|
|
| 5 | Трубка топливопровода передняя в сборе | Трубка топливопровода передняя в сборе |
Загрузка ...
|
|
| 6 | 150.00.033-1А | Колпак защитный в сборе |
Загрузка ...
|
|
| 7 | 150.00.049-1 | Шланг в сборе |
Загрузка ...
|
|
| 8 | 150.00.064 | Кронштейн опорный с амортизаторами в сборе |
Загрузка ...
|
|
| 9 | 150.00.061 | Трубка сливная передняя в сборе |
Загрузка ...
|
|
| 10 | 150.00.061 | Трубка сливная передняя в сборе |
Загрузка ...
|
|
| 11 | 150.00.067 | Кронштейн крепления трубок в сборе |
Загрузка ...
|
|
| 12 | 150.00.068 | Кронштейн в сборе |
Загрузка ...
|
|
| 13 | 150.00.101-2 | Опора двигателя передняя |
Загрузка ...
|
|
| 14 | 150.00.102 | Кронштейн крепления двигателя боковой |
Загрузка ...
|
|
| 15 | 150.00.103-1 | Опора средняя |
Загрузка ...
|
|
| 16 | 150.00.104-1А | Опора коробки передач |
Загрузка ...
|
|
| 17 | 150.00.109 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | 150.00.110 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | 150.00.169-1 | Кронштейн опорный |
Загрузка ...
|
|
| 20 | 150.00.176-1А | Трубка топливопровода средняя |
Загрузка ...
|
|
| 21 | 150.00.182А | Трубка проставочная |
Загрузка ...
|
|
| 22 | 150.00.227 | Шланг |
Загрузка ...
|
|
| 23 | 150.00.246 | Болт по ГОСТ 7796-62 |
Загрузка ...
|
|
| 24 | 150.00.257 | Болт |
Загрузка ...
|
|
| 25 | 150.00.271 | Скоба |
Загрузка ...
|
|
| 26 | 150.00.272 | Прокладка регулировочная |
Загрузка ...
|
|
| 27 | 150.00.273 | Прокладка регулировочная |
Загрузка ...
|
|
| 29 | 150.00.287 | Штуцер сливной |
Загрузка ...
|
|
| 30 | 150.00.288 | Трубка слива |
Загрузка ...
|
|
| 31 | 150.55.191 | Прижим |
Загрузка ...
|
|
| 32 | 125.40.232 | Кольцо У-48х0-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 33 | 74.37.437 | Болт |
Загрузка ...
|
|
| 33 | 74.37.437 | Болт |
Загрузка ...
|
|
| 34 | 14.57.223 | Шайба штампованная |
Загрузка ...
|
|
| 35 | 16-006 | Прокладка |
Загрузка ...
|
|
| 36 | 16-110 | Болт поворотного угольника |
Загрузка ...
|
|
| 37 | 500-1001020 | Подушка передней опоры двигателя в сборе |
Загрузка ...
|
|
| 38 | 500-1001028 | Скоба передней опоры двигателя в сборе |
Загрузка ...
|
|
| 39 | 500-1001035Б | Подушка боковой опоры в сборе |
Загрузка ...
|
|
| 40 | Болт М10-6gх16.66 ГОСТ 7796-70 | Болт М10-6gх16.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | БПУс-10 | Болт поворотного угольника |
Загрузка ...
|
|
| 42 | Гайка М14х15-6Н.8 ГОСТ 5932-70 | Гайка М14х15-6Н.8 ГОСТ 5932-70 |
Загрузка ...
|
|
| 43 | Шайба 10-010 ГОСТ 11371-68 | Шайба 10-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 44 | Шайба 14-010 ГОСТ 11371-68 | Шайба 14-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 45 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | Шайба 14Т.65Г.05 ГОСТ 6402-70 | Шайба 14Т.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | ШПУ-10 | Шайба поворотного угольника |
Загрузка ...
|
|
| 49 | Шплинт 3,2х25 ГОСТ 397-66 | Шплинт 3,2х25 ГОСТ 397-66 |
Загрузка ...
|
|
| 50 | ПЖ-1,6х160 | Проволока |
Загрузка ...
|
|
| 51 | ПЖ-2х160 | Проволока |
Загрузка ...
|
|
| 52 | Заглушка 45 ГОСТ 3111-67 | Заглушка 45 ГОСТ 3111-67 |
Загрузка ...
|
|
| 53 | ХС-18 | Хомутик стяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
