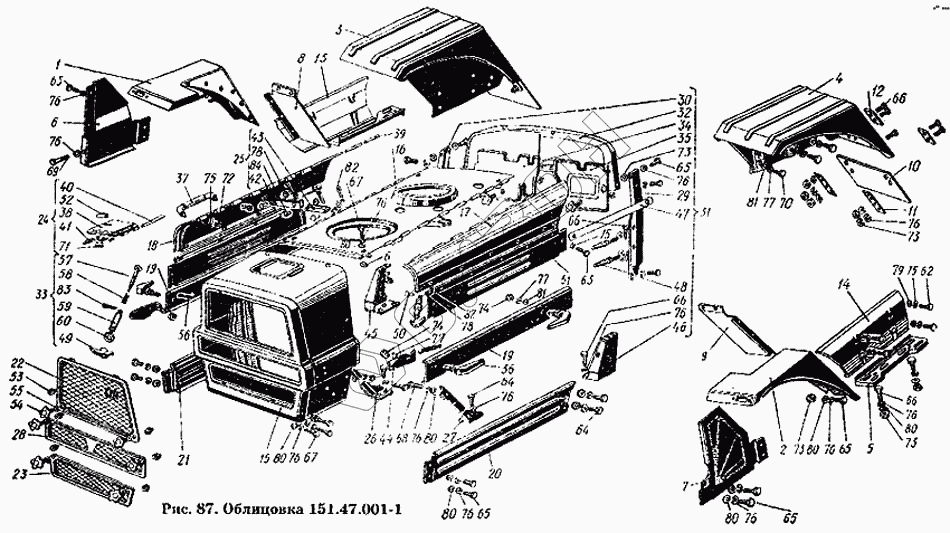

Графический каталог запасных частей к технике: ХТЗ Т-150К. Облицовка 151.47.001-1
1
2
3
4
5
6
6
7
8
9
10
11
12
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
56
56
57
58
59
60
60
62
64
64
65
65
65
65
65
65
66
66
66
67
67
68
69
70
71
71
72
73
73
73
73
74
74
75
75
75
75
76
76
76
76
76
76
76
76
76
76
76
76
77
77
77
78
78
78
79
80
80
80
80
80
80
81
81
81
82
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.47.001-1 | 151.47.001-1 | Облицовка |
Загрузка ...
|
|
| 1 | 151.47.014-2 | Крыло правое в сборе |
Загрузка ...
|
|
| 2 | 151.47.015-2 | Крыло левое в сборе |
Загрузка ...
|
|
| 3 | 151.47.016-2 | Крыло заднее правое в сборе |
Загрузка ...
|
|
| 4 | 151.47.017-2 | Крыло заднее левое в сборе |
Загрузка ...
|
|
| 5 | 151.47.030 | Подножка в сборе |
Загрузка ...
|
|
| 6 | 151.47.124-2 | Брызговик правый |
Загрузка ...
|
|
| 7 | 151.47.125-1 | Брызговик левый |
Загрузка ...
|
|
| 8 | 151.47.126-1 | Лист защитный правый |
Загрузка ...
|
|
| 9 | 151.47.127-1 | Лист защитный левый |
Загрузка ...
|
|
| 10 | 151.47.130 | Щиток грязевой |
Загрузка ...
|
|
| 11 | 151.47.131 | Пластина щитка |
Загрузка ...
|
|
| 12 | 151.47.132 | Планка щитка |
Загрузка ...
|
|
| 13 | 151.47.158 | Щиток подножки правый |
Загрузка ...
|
|
| 14 | 151.47.159 | Щиток подножки левый |
Загрузка ...
|
|
| 15 | 150.47.011-4 | Ограждение радиатора в сборе |
Загрузка ...
|
|
| 16 | 150.47.012-2 | Капот в сборе |
Загрузка ...
|
|
| 17 | 150.47.013-2 | Боковина левая в сборе |
Загрузка ...
|
|
| 18 | 150.47.014-2 | Боковина правая в сборе |
Загрузка ...
|
|
| 19 | 150.47.015-2 | Надставка брызговика в сборе |
Загрузка ...
|
|
| 20 | 150.47.017 | Брызговик |
Загрузка ...
|
|
| 21 | 150.47.018 | Брызговик |
Загрузка ...
|
|
| 22 | 150.47.023-3 | Сетка ограждения верхняя |
Загрузка ...
|
|
| 23 | 150.47.024-3 | Сетка ограждения нижняя |
Загрузка ...
|
|
| 24 | 150.47.025-1 | Люк капота в сборе |
Загрузка ...
|
|
| 25 | 150.47.027-1 | Ограничитель открывания боковины в сборе |
Загрузка ...
|
|
| 26 | 150.47.030-2 | Раскос правый в сборе |
Загрузка ...
|
|
| 27 | 150.47.031-2 | Раскос левый Б сборе |
Загрузка ...
|
|
| 28 | 150.47.032-3 | Сетка ограждения средняя в сборе |
Загрузка ...
|
|
| 29 | 150.47.035-1 | Стойка левая в сборе |
Загрузка ...
|
|
| 30 | 150.47.036-1 | Стойка правая в сборе |
Загрузка ...
|
|
| 31 | 150.47.037-2 | Рамка в сборе |
Загрузка ...
|
|
| 32 | 150.47.038 | Рамка капота в сборе |
Загрузка ...
|
|
| 33 | 150.47.040-1 | Застежка облицовки в сборе |
Загрузка ...
|
|
| 34 | 150.47.041-2 | Щиток правый в сборе |
Загрузка ...
|
|
| 35 | 150.47.042-1 | Щиток левый в сборе |
Загрузка ...
|
|
| 36 | 150.47.046 | Ручка наставки в сборе |
Загрузка ...
|
|
| 37 | 150.47.053 | Ручка |
Загрузка ...
|
|
| 38 | 150.47.128-1 | Крышка люка |
Загрузка ...
|
|
| 39 | 150.47.158 | Ось петли |
Загрузка ...
|
|
| 40 | 150.47.161-1 | Ось петли люка |
Загрузка ...
|
|
| 41 | 150.47.162-2 | Защелка люка |
Загрузка ...
|
|
| 42 | 150.47.181-1 | Планка упора |
Загрузка ...
|
|
| 43 | 150.47.182-1 | Упор |
Загрузка ...
|
|
| 44 | 150.47.208 | Фиксатор боковины |
Загрузка ...
|
|
| 45 | 150.47.222-1 | Кронштейн рамки правый |
Загрузка ...
|
|
| 46 | 150.47.223-1 | Кронштейн рамки левый |
Загрузка ...
|
|
| 47 | 150.47.225-2 | Раскос рамки |
Загрузка ...
|
|
| 48 | 150.47.227 | Шип направляющий |
Загрузка ...
|
|
| 49 | 150.47.236 | Ручка застежки |
Загрузка ...
|
|
| 50 | 150.47.284 | Палец застежки |
Загрузка ...
|
|
| 51 | 150.47.299 | Боковина |
Загрузка ...
|
|
| 52 | 150.45.076 | Ручка в сборе |
Загрузка ...
|
|
| 53 | 125.47.187 | Упор резиновый |
Загрузка ...
|
|
| 54 | 74.47.082 | Кнопка в сборе |
Загрузка ...
|
|
| 54 | 74.47.082 | Кнопка в сборе |
Загрузка ...
|
|
| 55 | 74.47.554 | Шайба стопорная |
Загрузка ...
|
|
| 55 | 74.47.554 | Шайба стопорная |
Загрузка ...
|
|
| 56 | 54.40.448 | Пружина оттяжная |
Загрузка ...
|
|
| 57 | 5.43.042 | Стержень в сборе |
Загрузка ...
|
|
| 58 | 5.43.130 | Пружина застежки |
Загрузка ...
|
|
| 59 | 5.43.131 | Корпус застежки |
Загрузка ...
|
|
| 60 | А5.43.188 | Кольцо уплотнительное |
Загрузка ...
|
|
| 61 | 150.47.310 | Проставка |
Загрузка ...
|
|
| 62 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | Болт М8-6gх16.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 63 | Болт М8-6gх20.66.099 ГОСТ 7796-70 | Болт М8-6gх20.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 64 | Болт М10-6gх16.66.099 ГОСТ 7796-70 | Болт М10-6gх16.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 65 | Болт М10-6gх20.66.099 ГОСТ 7796-70 | Болт М10-6gх20.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 65 | Болт М10-6gх20.66.099 ГОСТ 7796-70 | Болт М10-6gх20.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 66 | Болт М10.6gх25.66.099 ГОСТ 7796-70 | Болт М10.6gх25.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 66 | Болт М10.6gх25.66.099 ГОСТ 7796-70 | Болт М10.6gх25.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 67 | Болт М10-6gх30.66.099 ГОСТ 7796-70 | Болт М10-6gх30.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 68 | Болт М10-6gх40.66.099 ГОСТ 7795-70 | Болт М10-6gх40.66.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 69 | Болт М10-6gх45.66.099 ГОСТ 7795-70 | Болт М10-6gх45.66.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 70 | Болт М14-6gх65.88.35.099 ГОСТ 7795-70 | Болт М14-6gх65.88.35.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 71 | Винт М5-6gх8.58.019 ГОСТ 1489-62 | Винт М5-6gх8.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 71 | Винт М5-6gх8.58.019 ГОСТ 1489-62 | Винт М5-6gх8.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 72 | Гайка М8-7Н.6.099 ГОСТ 5915-70 | Гайка М8-7Н.6.099 ГОСТ 5915-70 |
Загрузка ...
|
|
| 73 | Гайка М10-7Н.6.099 ГОСТ 5915-70 | Гайка М10-7Н.6.099 ГОСТ 5915-70 |
Загрузка ...
|
|
| 73 | Гайка М10-7Н.6.099 ГОСТ 5915-70 | Гайка М10-7Н.6.099 ГОСТ 5915-70 |
Загрузка ...
|
|
| 74 | Гайка М14-7Н.6.099 ГОСТ 5915-70 | Гайка М14-7Н.6.099 ГОСТ 5915-70 |
Загрузка ...
|
|
| 74 | Гайка М14-7Н.6.099 ГОСТ 5915-70 | Гайка М14-7Н.6.099 ГОСТ 5915-70 |
Загрузка ...
|
|
| 75 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 76 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 76 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 77 | Шайба 14.65Г.099 ГОСТ 6402-70 | Шайба 14.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 77 | Шайба 14.65Г.099 ГОСТ 6402-70 | Шайба 14.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 78 | Шайба 6-011 ГОСТ 11371-68 | Шайба 6-011 ГОСТ 11371-68 |
Загрузка ...
|
|
| 78 | Шайба 6-011 ГОСТ 11371-68 | Шайба 6-011 ГОСТ 11371-68 |
Загрузка ...
|
|
| 79 | Шайба 8-011 ГОСТ 11371-68 | Шайба 8-011 ГОСТ 11371-68 |
Загрузка ...
|
|
| 80 | Шайба 10-011 ГОСТ 11371-58 | Шайба 10-011 ГОСТ 11371-58 |
Загрузка ...
|
|
| 81 | Шайба 14-010 ГОСТ 11371-68 | Шайба 14-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 81 | Шайба 14-010 ГОСТ 11371-68 | Шайба 14-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 82 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 |
Загрузка ...
|
|
| 82 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 |
Загрузка ...
|
|
| 83 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 84 | Заклепка 6х20.01 ГОСТ 10299-68 | Заклепка 6х20.01 ГОСТ 10299-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
