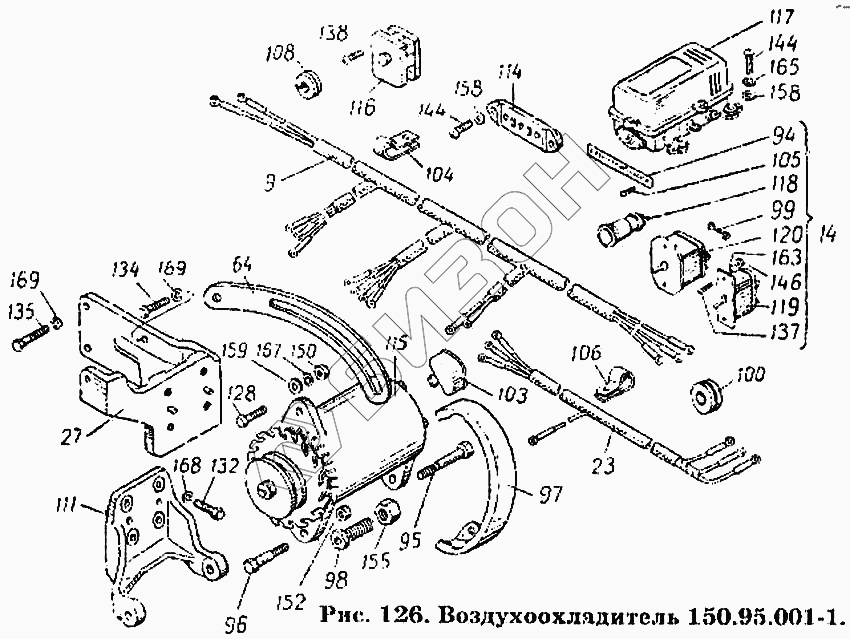

Графический каталог запасных частей к технике: ХТЗ Т-150К. Воздухоохладитель 150.95.001-1
9
14
23
27
64
94
95
96
97
98
99
100
103
104
105
106
108
108
111
114
115
116
117
118
119
120
128
132
134
135
137
138
144
144
146
150
150
150
150
150
150
152
152
155
159
159
159
159
159
163
165
165
167
167
167
167
168
168
169
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.95.012 | 150.95.012 | Воздухоохладитель в сборе |
Загрузка ...
|
|
| 150.95.001-1 | 150.95.001-1 | Воздухоохладитель в сборе |
Загрузка ...
|
|
| 150.95.010 | 150.95.010 | Электрооборудование воздухоохладителя в сборе |
Загрузка ...
|
|
| 9 | 150.95.034-1 | Пучок проводов в сборе |
Загрузка ...
|
|
| 14 | 150.95.039-2 | Щиток управления в сборе |
Загрузка ...
|
|
| 23 | 150.95.059-1 | Пучок проводов в сборе |
Загрузка ...
|
|
| 27 | 150.95.066 | Кронштейн генератора в сборе |
Загрузка ...
|
|
| 64 | 150.95.421 | Натяжитель |
Загрузка ...
|
|
| 94 | 150.95.637-1 | Табличка |
Загрузка ...
|
|
| 95 | 150.95.645 | Болт |
Загрузка ...
|
|
| 96 | 150.95.646 | Болт |
Загрузка ...
|
|
| 97 | 150.95.647 | Кожух генератора |
Загрузка ...
|
|
| 98 | 150.95.648 | Втулка резьбовая |
Загрузка ...
|
|
| 99 | 150.95.649 | Перемычка |
Загрузка ...
|
|
| 100 | 150.95.655 | Кольцо изоляционное |
Загрузка ...
|
|
| 103 | 150.48.215 | Крышка |
Загрузка ...
|
|
| 104 | 150.48.237 | Скоба |
Загрузка ...
|
|
| 105 | 125.45.388 | Шуруп самонарезной |
Загрузка ...
|
|
| 106 | 125.48.176 | Скоба |
Загрузка ...
|
|
| 108 | 14.48.392 | Втулка |
Загрузка ...
|
|
| 108 | 14.48.392 | Втулка |
Загрузка ...
|
|
| 111 | 60-1410103 | Кронштейн |
Загрузка ...
|
|
| 114 | ПС1-3723000-А2 | Панель соединительная трехклеммовая |
Загрузка ...
|
|
| 115 | 37010000-Г4 | Генератор |
Загрузка ...
|
|
| 116 | ПР109-3722000 | Предохранитель |
Загрузка ...
|
|
| 117 | РР.362-37002000БГ | Реле-регулятор |
Загрузка ...
|
|
| 118 | ПД20-3803000Д | Фонарь контрольной лампы |
Загрузка ...
|
|
| 119 | ВК57-3710000 | Включатель |
Загрузка ...
|
|
| 120 | 2В45 | Включатель |
Загрузка ...
|
|
| 128 | Болт М8-6gх25.66.019 ГОСТ 7796-70 | Болт М8-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 132 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 134 | Болт М12-6g-х25.88.35.019 ГОСТ 7796-70 | Болт М12-6g-х25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 135 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 137 | Винт М4-6gх8.58.019 ГОСТ 1489-62 | Винт М4-6gх8.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 138 | Винт М5-6gх8.58.019 ГОСТ 1489-62 | Винт М5-6gх8.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 144 | Винт М6-6gх22.58.019 ГОСТ 1489-62 | Винт М6-6gх22.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 146 | Гайка М4-6Н.8.019 ГОСТ 5927-70 | Гайка М4-6Н.8.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 152 | Гайка М10-7Н.6.019 ГОСТ 5915-70 | Гайка М10-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 152 | Гайка М10-7Н.6.019 ГОСТ 5915-70 | Гайка М10-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 155 | Гайка М18-6Н.8.0112 ГОСТ 2526-70 | Гайка М18-6Н.8.0112 ГОСТ 2526-70 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 163 | Шайба 4.65Г.05 ГОСТ 6402-70 | Шайба 4.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 165 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 165 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 168 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 168 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 169 | Шайба 12.65Г.099 ГОСТ 6402-70 | Шайба 12.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 169 | Шайба 12.65Г.099 ГОСТ 6402-70 | Шайба 12.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
