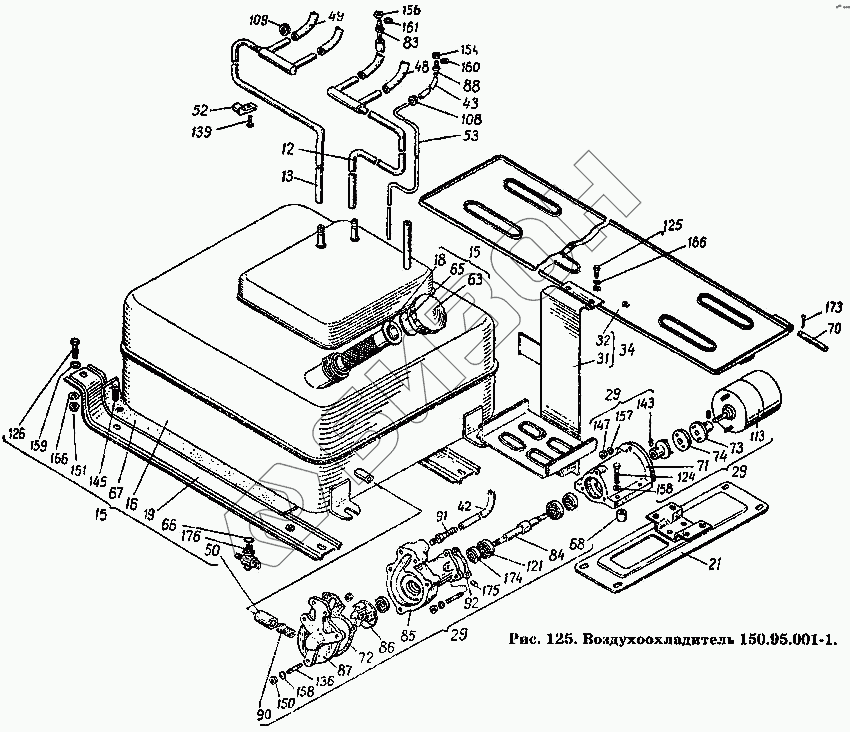

Графический каталог запасных частей к технике: ХТЗ Т-150К. Воздухоохладитель 150.95.001-1
12
13
15
15
16
18
19
21
29
29
29
31
32
34
42
43
48
49
50
52
53
63
65
66
67
68
70
71
72
73
74
83
84
85
86
87
88
90
91
92
108
108
109
113
121
124
125
126
136
139
143
145
147
150
150
150
150
150
150
151
154
156
157
158
158
158
158
158
158
159
159
159
159
159
160
161
166
166
166
173
174
175
176
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12 | 150.95.037 | Трубка слива левая в сборе |
Загрузка ...
|
|
| 13 | 150.95.038 | Трубка слива правая в сборе |
Загрузка ...
|
|
| 15 | 150.95.040-1 | Бак для воды в сборе |
Загрузка ...
|
|
| 16 | 150.95.041-1 | Бак в сборе |
Загрузка ...
|
|
| 18 | 150.95.043 | Фильтр в сборе |
Загрузка ...
|
|
| 19 | 150.95.044 | Кронштейн бака в сборе |
Загрузка ...
|
|
| 21 | 150.95.050 | Кронштейн в сборе |
Загрузка ...
|
|
| 29 | 150.95.070-1 | Насос в сборе |
Загрузка ...
|
|
| 31 | 150.95.083 | Подножка в сборе |
Загрузка ...
|
|
| 32 | 150.95.084 | Площадка в сборе |
Загрузка ...
|
|
| 34 | 150.95.086 | Площадка с подножкой в сборе |
Загрузка ...
|
|
| 42 | 150.95.317 | Трубка подачи воды |
Загрузка ...
|
|
| 43 | 150.95.317-01 | Трубка |
Загрузка ...
|
|
| 48 | 150.95.328 | Шланг |
Загрузка ...
|
|
| 49 | 150.95.328-01 | Шланг |
Загрузка ...
|
|
| 50 | 150.95.328-4 | Шланг |
Загрузка ...
|
|
| 52 | 150.95.334 | Скоба |
Загрузка ...
|
|
| 53 | 150.95.335 | Труба подачи воды |
Загрузка ...
|
|
| 63 | 150.95.408 | Крышка |
Загрузка ...
|
|
| 65 | 150.95.428 | Прокладка |
Загрузка ...
|
|
| 66 | 150.95.429 | Прокладка |
Загрузка ...
|
|
| 67 | 150.95.434 | Прокладка |
Загрузка ...
|
|
| 68 | 150.95.435 | Амортизатор |
Загрузка ...
|
|
| 70 | 150.95.476 | Палец |
Загрузка ...
|
|
| 71 | 150.95.509-1 | Фланец двигателя |
Загрузка ...
|
|
| 72 | 150.95.514 | Прокладка |
Загрузка ...
|
|
| 73 | 150.95.515 | Муфта |
Загрузка ...
|
|
| 74 | 150.95.517 | Поводок |
Загрузка ...
|
|
| 83 | 150.95.556 | Штуцер |
Загрузка ...
|
|
| 84 | 150.95.561-1 | Валик насоса |
Загрузка ...
|
|
| 85 | 150.95.566-1 | Корпус насоса |
Загрузка ...
|
|
| 86 | 150.95.567А | Крыльчатка |
Загрузка ...
|
|
| 87 | 150.95.570-1 | Фланец насоса |
Загрузка ...
|
|
| 88 | 150.95.592 | Штуцер |
Загрузка ...
|
|
| 90 | 150.95.617 | Штуцер всасывающий |
Загрузка ...
|
|
| 91 | 150.95.618 | Крыльчатка |
Загрузка ...
|
|
| 92 | 150.95.619-1 | Прокладка |
Загрузка ...
|
|
| 108 | 14.48.392 | Втулка |
Загрузка ...
|
|
| 108 | 14.48.392 | Втулка |
Загрузка ...
|
|
| 109 | 14.48.393 | Втулка |
Загрузка ...
|
|
| 113 | МЭ-226 | Электродвигатель |
Загрузка ...
|
|
| 121 | Подшипник 200 ГОСТ 8338-57 | Подшипник 200 ГОСТ 8338-57 |
Загрузка ...
|
|
| 124 | Болт М6-6gх30.55.019 ГОСТ 7795-70 | Болт М6-6gх30.55.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 125 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | Болт М8-6gх12.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 126 | Болт М8-6gх16.66.019 ГОСТ 7796-70 | Болт М8-6gх16.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 136 | Шпилька АМ6 То/6gх16(10/12)66.019 ГОСТ 1 | Шпилька АМ6 То/6gх16(10/12)66.019 ГОСТ 11765-66 |
Загрузка ...
|
|
| 139 | Винт М6-6gх12.58.019 ГОСТ 1489-62 | Винт М6-6gх12.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 143 | Винт М6-6gх8.66.019 ГОСТ 1477-64 | Винт М6-6gх8.66.019 ГОСТ 1477-64 |
Загрузка ...
|
|
| 145 | Винт М8-6gх16.58.019 ГОСТ 1490-62 | Винт М8-6gх16.58.019 ГОСТ 1490-62 |
Загрузка ...
|
|
| 147 | Гайка М5-6Н.8.019 ГОСТ 5927-70 | Гайка М5-6Н.8.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 151 | Гайка М8-6Н.8.019 ГОСТ 5927-70 | Гайка М8-6Н.8.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 154 | Гайка М16-7Н.6.0П2 ГОСТ 5915-70 | Гайка М16-7Н.6.0П2 ГОСТ 5915-70 |
Загрузка ...
|
|
| 156 | Гайка М18х1,5-7Н.6 ГОСТ 5915-70 | Гайка М18х1,5-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 157 | Шайба 5-04.0112 ГОСТ 11371-68 | Шайба 5-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 159 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 160 | Шайба 16-04 ГОСТ 11371-66 | Шайба 16-04 ГОСТ 11371-66 |
Загрузка ...
|
|
| 161 | Шайба 18-04 ГОСТ 11371-68 | Шайба 18-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 173 | Шплинт 2,5х16.005 ГОСТ 397-66 | Шплинт 2,5х16.005 ГОСТ 397-66 |
Загрузка ...
|
|
| 174 | Манжета 1-10х26-3 ГОСТ 8752-70 | Манжета 1-10х26-3 ГОСТ 8752-70 |
Загрузка ...
|
|
| 175 | Пробка КГ1/8" | Пробка КГ1/8" |
Загрузка ...
|
|
| 176 | Краник КРС 3/8" | Краник КРС 3/8" |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
