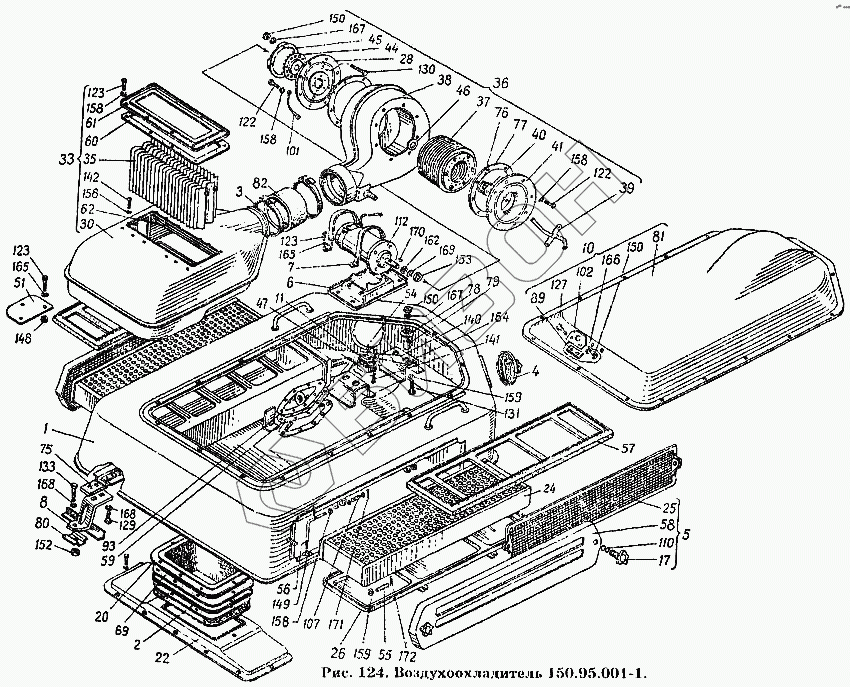

Графический каталог запасных частей к технике: ХТЗ Т-150К. Воздухоохладитель 150.95.001-1
1
2
3
4
5
6
7
8
10
11
17
20
22
24
25
26
28
30
33
35
36
37
38
39
40
41
44
45
46
47
51
54
55
56
57
58
59
60
61
62
69
69
75
76
77
78
79
80
81
82
89
93
101
102
107
110
112
122
122
123
123
123
127
129
130
131
133
140
141
142
142
148
148
148
149
150
150
150
150
150
150
153
158
158
158
158
158
158
158
162
164
165
165
166
166
166
167
167
167
167
167
168
168
169
169
170
171
172
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.95.001-1 | 150.95.001-1 | Воздухоохладитель в сборе |
Загрузка ...
|
|
| 150.95.012 | 150.95.012 | Воздухоохладитель в сборе |
Загрузка ...
|
|
| 1 | 150.95.013 | Обшивка в сборе |
Загрузка ...
|
|
| 2 | 150.95.015 | Обечайка в сборе |
Загрузка ...
|
|
| 3 | 150.95.020 | Хомутик в сборе |
Загрузка ...
|
|
| 4 | 150.95.021 | Крышка в сборе |
Загрузка ...
|
|
| 5 | 150.95.025 | Рамка наружная в сборе |
Загрузка ...
|
|
| 6 | 150.95.030 | Опора двигателя в сборе |
Загрузка ...
|
|
| 7 | 150.95.031 | Лента крепежная в сборе |
Загрузка ...
|
|
| 8 | 150.95.032-1 | Опора в сборе |
Загрузка ...
|
|
| 10 | 150.95.035 | Крышка в сборе |
Загрузка ...
|
|
| 11 | 150.95.036-1 | Панель в сборе |
Загрузка ...
|
|
| 17 | 150.95.042 | Кнопка в сборе |
Загрузка ...
|
|
| 20 | 150.95.048 | Рукав в сборе |
Загрузка ...
|
|
| 22 | 150.95.054-1 | Переходник в сборе |
Загрузка ...
|
|
| 24 | 150.95.060-1А | Фильтр в сборе |
Загрузка ...
|
|
| 25 | 150.95.064 | Рамка в сборе |
Загрузка ...
|
|
| 26 | 150.95.065 | Рамка в сборе |
Загрузка ...
|
|
| 28 | 150.95.067 | Фланец двигателя в сборе |
Загрузка ...
|
|
| 30 | 150.95.081 | Воздуховод в сборе |
Загрузка ...
|
|
| 33 | 150.95.085 | Воздуховод с каплеуловителем в сборе |
Загрузка ...
|
|
| 35 | 150.95.087 | Каплеуловитель в сборе |
Загрузка ...
|
|
| 36 | 150.95.090-1А | Вентилятор-увлажнитель в сборе |
Загрузка ...
|
|
| 37 | 150.95.091-1 | Колесо вентилятора с увлажнителем в сборе |
Загрузка ...
|
|
| 38 | 150.95.093 | Кожух вентилятора в сборе |
Загрузка ...
|
|
| 39 | 150.95.098 | Распылитель в сборе |
Загрузка ...
|
|
| 40 | 150.95.315-1 | Колпачок |
Загрузка ...
|
|
| 41 | 150.95.316 | Коллектор |
Загрузка ...
|
|
| 44 | 150.95.618 | Крыльчатка |
Загрузка ...
|
|
| 45 | 150.95.319 | Венец |
Загрузка ...
|
|
| 46 | 150.95.320 | Шайба |
Загрузка ...
|
|
| 47 | 150.95.321 | Крышка панели |
Загрузка ...
|
|
| 51 | 150.95.333 | Крышка |
Загрузка ...
|
|
| 54 | 150.95.357 | Шпилька |
Загрузка ...
|
|
| 55 | 150.95.358 | Ось рамки фильтра |
Загрузка ...
|
|
| 56 | 150.95.359 | Рычажок |
Загрузка ...
|
|
| 57 | 150.95.368 | Уплотнитель |
Загрузка ...
|
|
| 58 | 150.95.371 | Крышка фильтра |
Загрузка ...
|
|
| 59 | 150.95.376 | Прокладка |
Загрузка ...
|
|
| 60 | 150.95.394 | Прокладка |
Загрузка ...
|
|
| 61 | 150.95.395 | Крышка |
Загрузка ...
|
|
| 62 | 150.95.396 | Планка |
Загрузка ...
|
|
| 69 | 150.95.460 | Прокладка |
Загрузка ...
|
|
| 69 | 150.95.460 | Прокладка |
Загрузка ...
|
|
| 75 | 150.95.523 | Прокладка |
Загрузка ...
|
|
| 76 | 150.95.532 | Прокладка |
Загрузка ...
|
|
| 77 | 150.95.533 | Прокладка |
Загрузка ...
|
|
| 78 | 150.95.534 | Амортизатор |
Загрузка ...
|
|
| 79 | 150.95.535 | Втулка амортизатора |
Загрузка ...
|
|
| 80 | 150.95.539-1 | Планка |
Загрузка ...
|
|
| 81 | 150.95.540 | Крышка |
Загрузка ...
|
|
| 82 | 150.95.554 | Муфта |
Загрузка ...
|
|
| 89 | 150.95.598 | Планка |
Загрузка ...
|
|
| 93 | 150.95.621 | Каркас |
Загрузка ...
|
|
| 101 | 150.95.678 | Провод |
Загрузка ...
|
|
| 102 | 150.45.309 | Скоба |
Загрузка ...
|
|
| 107 | 54.15.442 | Пружина краника |
Загрузка ...
|
|
| 110 | 5.14.208-1 | Кольцо |
Загрузка ...
|
|
| 112 | МЭ-22 | Электродвигатель |
Загрузка ...
|
|
| 122 | Болт М6-6gх12.66.019 ГОСТ 7798-70 | Болт М6-6gх12.66.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 123 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | Болт М6-6gх16.66.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 123 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | Болт М6-6gх16.66.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 123 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | Болт М6-6gх16.66.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 127 | Болт М8-6gх20.66.019 ГОСТ 7796-70 | Болт М8-6gх20.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 129 | Болт М8-6gх30.66.019 ГОСТ 7796-70 | Болт М8-6gх30.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 130 | Болт М8-6gх35.66.019 ГОСТ 7795-70 | Болт М8-6gх35.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 131 | Болт М8-6gх40.66.019 ГОСТ 7795-70 | Болт М8-6gх40.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 133 | Болт М10-6gх40.66.019 ГОСТ 7796-70 | Болт М10-6gх40.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 140 | Винт М5-6gх12.58.019 ГОСТ 1489-62 | Винт М5-6gх12.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 141 | Винт М5-6gх30.58.019 ГОСТ 1489-62 | Винт М5-6gх30.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 142 | Винт М6-6gх12.58.019 ГОСТ 1490-62 | Винт М6-6gх12.58.019 ГОСТ 1490-62 |
Загрузка ...
|
|
| 142 | Винт М6-6gх12.58.019 ГОСТ 1490-62 | Винт М6-6gх12.58.019 ГОСТ 1490-62 |
Загрузка ...
|
|
| 148 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 148 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 148 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 149 | Гайка М6-7Н.8.019 ГОСТ 3032-66 | Гайка М6-7Н.8.019 ГОСТ 3032-66 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 150 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 153 | Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70 | Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 162 | Шайба 12-04.0112 ГОСТ 11371-68 | Шайба 12-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 164 | Шайба 5.65Г.099 ГОСТ 6402-70 | Шайба 5.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 165 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 165 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 168 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 168 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 169 | Шайба 12.65Г.099 ГОСТ 6402-70 | Шайба 12.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 169 | Шайба 12.65Г.099 ГОСТ 6402-70 | Шайба 12.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 170 | Шпонка 3х5 ГОСТ 8795-68 | Шпонка 3х5 ГОСТ 8795-68 |
Загрузка ...
|
|
| 171 | Шплинт 1,6х12.005 ГОСТ 397-66 | Шплинт 1,6х12.005 ГОСТ 397-66 |
Загрузка ...
|
|
| 172 | Шплинт 1,6х16.005 ГОСТ 397-66 | Шплинт 1,6х16.005 ГОСТ 397-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
