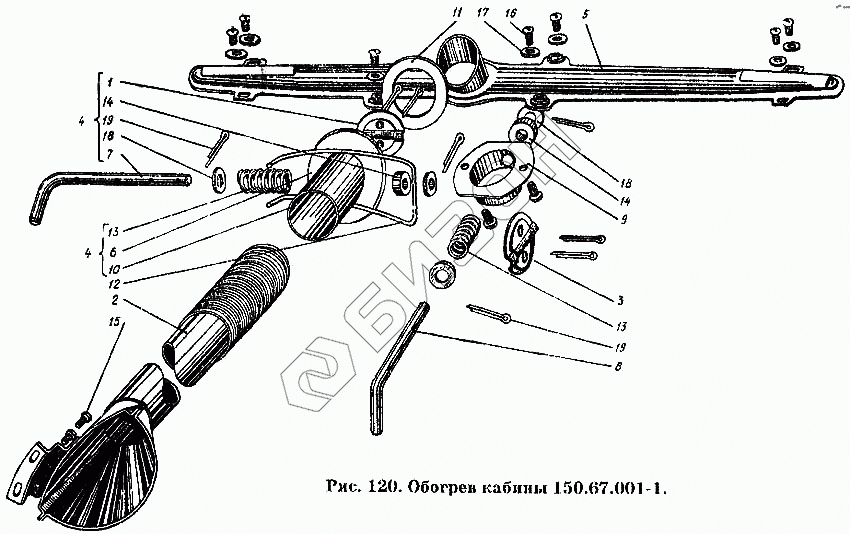

Графический каталог запасных частей к технике: ХТЗ Т-150К. Обогрев кабины 150.67.001-1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.67.001-1 | 150.67.001-1 | Обогрев кабины |
Загрузка ...
|
|
| 1 | 150.67.012-1 | Заслонка |
Загрузка ...
|
|
| 2 | 150.67.013-2 | Труба в сборе |
Загрузка ...
|
|
| 3 | 150.67.016 | Заслонка в сборе малая |
Загрузка ...
|
|
| 4 | 150.67.018-1 | Переходник в сборе |
Загрузка ...
|
|
| 5 | 150.67.027 | Воздуховод в сборе |
Загрузка ...
|
|
| 6 | 150.67.105-1 | Фланец патрубка |
Загрузка ...
|
|
| 7 | 150.67.108-1 | Ось |
Загрузка ...
|
|
| 8 | 150.67.110 | Ось малая |
Загрузка ...
|
|
| 9 | 150.67.123-1 | Фланец |
Загрузка ...
|
|
| 10 | 150.67.125 | Переходник |
Загрузка ...
|
|
| 11 | 150.67.126-1 | Прокладка |
Загрузка ...
|
|
| 12 | 150.67.143 | Прижим |
Загрузка ...
|
|
| 13 | 14.17.130 | Пружина корректора |
Загрузка ...
|
|
| 13 | 14.17.130 | Пружина корректора |
Загрузка ...
|
|
| 14 | 17-004 | Сальник |
Загрузка ...
|
|
| 14 | 17-004 | Сальник |
Загрузка ...
|
|
| 15 | Болт М6-6gх12.66 | Болт М6-6gх12.66 |
Загрузка ...
|
|
| 16 | Винт М6-6gх10.58 | Винт М6-6gх10.58 |
Загрузка ...
|
|
| 17 | Шайба 6-010 ГОСТ 11371-68 | Шайба 6-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 18 | Шайба 8-010 ГОСТ 11371-68 | Шайба 8-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 18 | Шайба 8-010 ГОСТ 11371-68 | Шайба 8-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 19 | Шплинт 2,5х20 ГОСТ 397-66 | Шплинт 2,5х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 19 | Шплинт 2,5х20 ГОСТ 397-66 | Шплинт 2,5х20 ГОСТ 397-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
