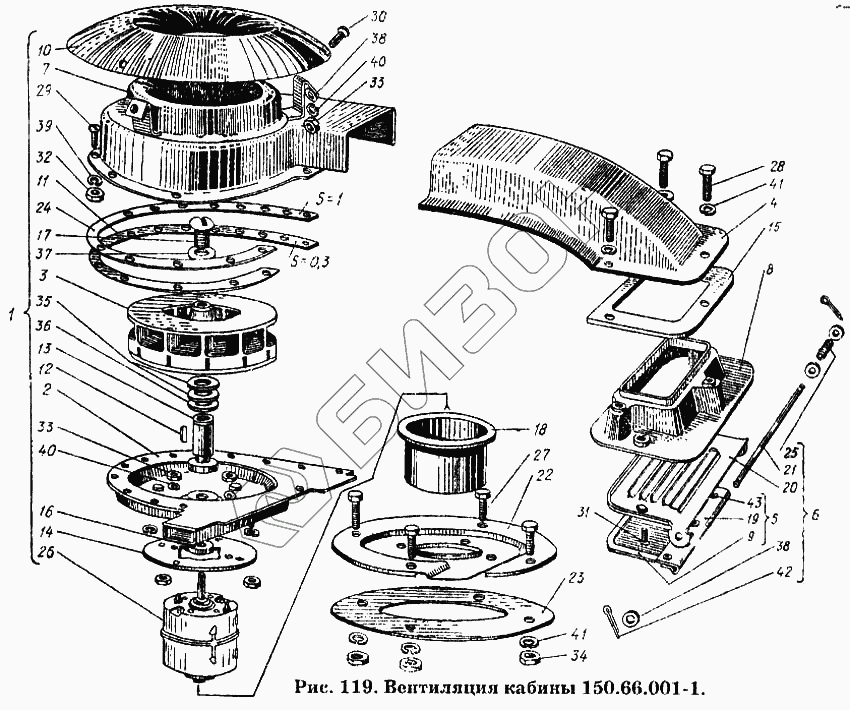

Графический каталог запасных частей к технике: ХТЗ Т-150К. Вентиляция кабины 150.66.001-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
33
34
35
36
37
38
38
39
40
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.66.001-1 | 150.66.001-1 | Вентиляция кабины |
Загрузка ...
|
|
| 1 | 150.66.010 | Вентилятор-пылеотделитель в сборе |
Загрузка ...
|
|
| 2 | 150.66.011 | Корпус нижний в сборе |
Загрузка ...
|
|
| 3 | 150.66.012А | Колесо в сборе |
Загрузка ...
|
|
| 4 | 150.66.015 | Патрубок в сборе |
Загрузка ...
|
|
| 5 | 150.66.017А | Щиток в сборе |
Загрузка ...
|
|
| 6 | 150.66.018 | Решетка в сборе |
Загрузка ...
|
|
| 7 | 150.66.019 | Корпус верхний в сборе |
Загрузка ...
|
|
| 8 | 150.66.022 | Переходник в сборе |
Загрузка ...
|
|
| 9 | 150.66.023 | Щиток с окантовкой в сборе |
Загрузка ...
|
|
| 10 | 150.66.102-1 | Колпак |
Загрузка ...
|
|
| 11 | 150.66.107 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | 150.66.108 | Шпонка |
Загрузка ...
|
|
| 13 | 150.66.109 | Втулка |
Загрузка ...
|
|
| 14 | 150.66.110 | Прокладка |
Загрузка ...
|
|
| 15 | 150.66.116 | Прокладка |
Загрузка ...
|
|
| 16 | 150.66.119 | Кольцо уплотнения |
Загрузка ...
|
|
| 17 | 150.66.120 | Винт |
Загрузка ...
|
|
| 18 | 150.66.121 | Стакан |
Загрузка ...
|
|
| 19 | 150.66.124 | Обойма |
Загрузка ...
|
|
| 20 | 150.66.125А | Решетка |
Загрузка ...
|
|
| 21 | 150.66.126 | Ось |
Загрузка ...
|
|
| 22 | 150.66.141 | Крышка |
Загрузка ...
|
|
| 23 | 150.66.144 | Прокладка |
Загрузка ...
|
|
| 24 | 150.66.148 | Прокладка регулировочная |
Загрузка ...
|
|
| 25 | 16-057 | Пружина |
Загрузка ...
|
|
| 26 | МЭ219-3730000Г | Электродвигатель 12В 25Вт |
Загрузка ...
|
|
| 27 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 27 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | Болт М6-6gх20.66.099 ГОСТ 7798-70 | Болт М6-6gх20.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | Винт М4-6gх12.58.099 ГОСТ 1489-62 | Винт М4-6gх12.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 30 | Винт М5-6gх12.58.099 ГОСТ 1489-62 | Винт М5-6gх12.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 31 | Винт М6-6gх16.58.099 ГОСТ 1489-62 | Винт М6-6gх16.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 32 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | Гайка М4-6Н.8.099 ГОСТ 5927-70 |
Загрузка ...
|
|
| 33 | Гайка М5-6Н.8.099 ГОСТ 5927-70 | Гайка М5-6Н.8.099 ГОСТ 5927-70 |
Загрузка ...
|
|
| 34 | Гайка М6-7Н.6.099 ГОСТ 5915-70 | Гайка М6-7Н.6.099 ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | ШШС-13х17х0,5 | Шайба |
Загрузка ...
|
|
| 36 | ШШС-13х17х1 | Шайба |
Загрузка ...
|
|
| 37 | Шайба 8-011 ГОСТ 11371-68 | Шайба 8-011 ГОСТ 11371-68 |
Загрузка ...
|
|
| 38 | Шайба 5-011 ГОСТ 11371-68 | Шайба 5-011 ГОСТ 11371-68 |
Загрузка ...
|
|
| 38 | Шайба 5-011 ГОСТ 11371-68 | Шайба 5-011 ГОСТ 11371-68 |
Загрузка ...
|
|
| 39 | Шайба 4.65Г ГОСТ 6402-70 | Шайба 4.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | Шайба 5.65Г ГОСТ 6402-70 | Шайба 5.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 |
Загрузка ...
|
|
| 43 | Заклепка 2-4х6.37 ГОСТ 12642-67 | Заклепка 2-4х6.37 ГОСТ 12642-67 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
