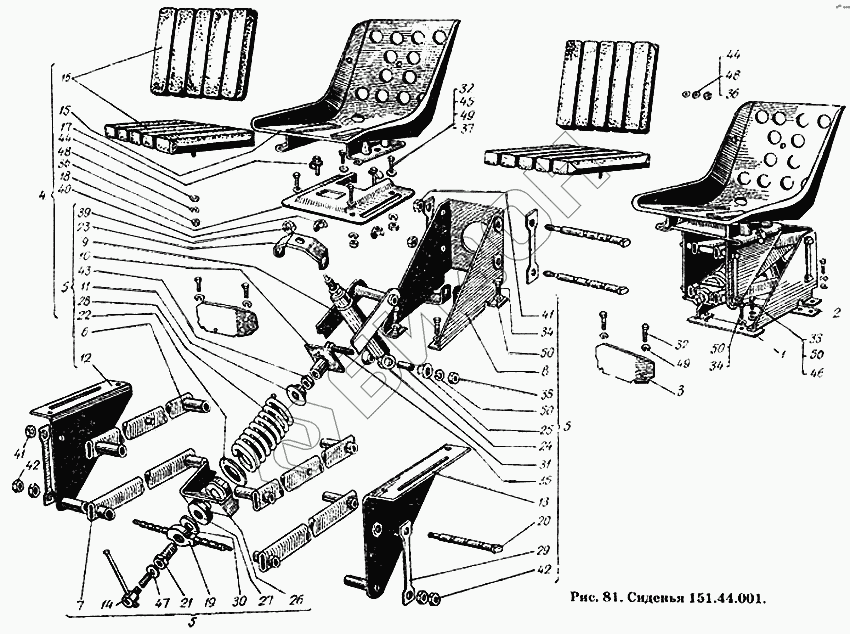

Графический каталог запасных частей к технике: ХТЗ Т-150К. Сиденья 151.44.001
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
34
35
36
36
36
37
39
40
41
41
42
42
43
43
44
44
45
46
47
48
48
49
49
50
50
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.44.001 | 151.44.001 | Сиденье в сборе |
Загрузка ...
|
|
| 1 | 151.44.286 | Планка |
Загрузка ...
|
|
| 2 | 151.44.287 | Планка |
Загрузка ...
|
|
| 3 | 150.44.258 | Ограждение |
Загрузка ...
|
|
| 4 | А31.00.000-01 | Сиденье в сборе |
Загрузка ...
|
|
| 5 | А31.00.100 | Четырехзвенник в сборе |
Загрузка ...
|
|
| 6 | А31.00.120 | Звено верхнее в сборе |
Загрузка ...
|
|
| 7 | А31.00.130 | Звено нижнее в сборе |
Загрузка ...
|
|
| 8 | А31.00.135 | Кронштейн в сборе |
Загрузка ...
|
|
| 9 | А31.00.140 | Вилка в сборе |
Загрузка ...
|
|
| 10 | А31.00.150 | Шайба задняя в сборе |
Загрузка ...
|
|
| 11 | А31.00.155 | Кольцо в сборе |
Загрузка ...
|
|
| 12 | А31.00.160 | Опора левая в сборе |
Загрузка ...
|
|
| 13 | А31.00.165 | Опора правая в сборе |
Загрузка ...
|
|
| 14 | А31.00.170 | Болт в сборе |
Загрузка ...
|
|
| 15 | А31.00.200-01 | Панель в сборе |
Загрузка ...
|
|
| 16 | А31.00.300 | Подушка в сборе |
Загрузка ...
|
|
| 17 | А31.00.500 | Скоба в сборе |
Загрузка ...
|
|
| 18 | А31.00.001 | Постель панели |
Загрузка ...
|
|
| 19 | А31.00.101 | Ось фигурная |
Загрузка ...
|
|
| 20 | А31.00.102 | Ось кронштейна |
Загрузка ...
|
|
| 21 | А31.00.103 | Втулка резьбовая |
Загрузка ...
|
|
| 22 | А31.00.104 | Шайба |
Загрузка ...
|
|
| 23 | А31.00.105 | Планка |
Загрузка ...
|
|
| 24 | А31.00.106 | Втулка |
Загрузка ...
|
|
| 25 | А31.00.107 | Вставка |
Загрузка ...
|
|
| 26 | А31.00.108 | Буфер |
Загрузка ...
|
|
| 27 | А31.00.109 | Упор |
Загрузка ...
|
|
| 28 | А31.00.110 | Пружина |
Загрузка ...
|
|
| 29 | А31.00.111 | Шайба замковая |
Загрузка ...
|
|
| 30 | А31.00.112 | Шайба |
Загрузка ...
|
|
| 31 | УС-4451007 | Амортизатор |
Загрузка ...
|
|
| 32 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | Болт М8-6gх16.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | Болт М8-6gх16.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 33 | Болт М10-6gх16.66.099 ГОСТ 7796-70 | Болт М10-6gх16.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 34 | Болт М10-6gх25.66.099 ГОСТ 7796-70 | Болт М10-6gх25.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 35 | Болт М10-6gх55.66.099 ГОСТ 7795-70 | Болт М10-6gх55.66.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 36 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 37 | Гайка М8-7Н.6.019 ГОСТ 5915-70 | Гайка М8-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 38 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 39 | Гайка М10-6Н.8 ГОСТ 5929-70 | Гайка М10-6Н.8 ГОСТ 5929-70 |
Загрузка ...
|
|
| 40 | Гайка М10-7Н.8.0912 ГОСТ 3032-70 | Гайка М10-7Н.8.0912 ГОСТ 3032-70 |
Загрузка ...
|
|
| 41 | Гайка М12-7Н.6 ГОСТ 5915-70 | Гайка М12-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 42 | Гайка М12-6Н.8 ГОСТ 5929-70 | Гайка М12-6Н.8 ГОСТ 5929-70 |
Загрузка ...
|
|
| 43 | Гайка М16-7Н.6 ГОСТ 5915-70 | Гайка М16-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 43 | Гайка М16-7Н.6 ГОСТ 5915-70 | Гайка М16-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 44 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 45 | Шайба 8-04.0112 ГОСТ 11371-68 | Шайба 8-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 46 | Шайба 10-04.0112 ГОСТ 11371-68 | Шайба 10-04.0112 ГОСТ 11371-68 |
Загрузка ...
|
|
| 47 | Шайба 16-04 ГОСТ 11371-68 | Шайба 16-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 48 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
