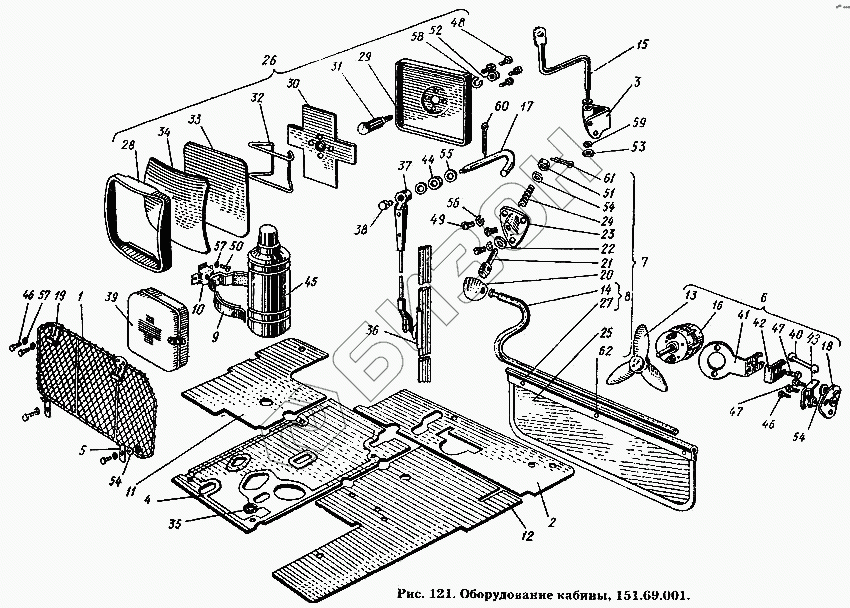

Графический каталог запасных частей к технике: ХТЗ Т-150К. Оборудование кабины 151.69.001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
51
52
53
54
54
54
55
56
57
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.69.017 | Сетка защитная в сборе |
Загрузка ...
|
|
| 2 | 151.69.123-2 | Коврик передкий |
Загрузка ...
|
|
| 3 | 151.69.124 | Кронштейн зеркала заднего вида |
Загрузка ...
|
|
| 4 | 151.69.127-2 | Коврик средний |
Загрузка ...
|
|
| 5 | 151.69.131 | Защелка |
Загрузка ...
|
|
| 6 | 150.69.018 | Вентилятор кабины в сборе |
Загрузка ...
|
|
| 7 | 150.69.027 | Козырек противосолнечный с кронштейном в сборе |
Загрузка ...
|
|
| 8 | 150.69.028 | Обойма козырька с осью в сборе |
Загрузка ...
|
|
| 9 | 150.69.038 | Клипса в сборе |
Загрузка ...
|
|
| 10 | 150.69.039 | Скоба в сборе |
Загрузка ...
|
|
| 11 | 150.69.101-4 | Коврик левый |
Загрузка ...
|
|
| 12 | 150.69.118-4 | Коврик правый |
Загрузка ...
|
|
| 13 | 150.69.133 | Крылатка |
Загрузка ...
|
|
| 14 | 150.69.183 | Ось козырька |
Загрузка ...
|
|
| 15 | 125.69.015 | Держатель зеркала заднего вида в сборе |
Загрузка ...
|
|
| 16 | 125.69.036 | Электродвигатель 12В 5Вт МЭ-11 в сборе |
Загрузка ...
|
|
| 17 | 125.69.114 | Ручка стеклоочистителя |
Загрузка ...
|
|
| 18 | 125.69.130 | Фланец кронштейна нижний |
Загрузка ...
|
|
| 19 | 125.69.173 | Крючок |
Загрузка ...
|
|
| 20 | 125.69.182 | Головка кронштейна козырька |
Загрузка ...
|
|
| 21 | 125.69.184 | Ось головки кронштейна козырька |
Загрузка ...
|
|
| 22 | 125.69.185 | Прокладка головки оси козырька |
Загрузка ...
|
|
| 23 | 125.69.186 | Кронштейн противосолнечного козырька |
Загрузка ...
|
|
| 24 | 125.69.187 | Пружина оси головки козырька |
Загрузка ...
|
|
| 25 | 74.45.012-1 | Козырек с окантовкой в сборе |
Загрузка ...
|
|
| 26 | 74.45.088 | Зеркало в сборе |
Загрузка ...
|
|
| 27 | 74.45.439-2 | Обойма козырька |
Загрузка ...
|
|
| 28 | 74.45.504 | Обод корпуса зеркала заднего вида |
Загрузка ...
|
|
| 29 | 74.45.504 | Обод корпуса зеркала заднего вида |
Загрузка ...
|
|
| 30 | 74.45.506 | Рамка зеркала заднего вида |
Загрузка ...
|
|
| 31 | 74.45.507 | Палец шаровой зеркала заднего вида |
Загрузка ...
|
|
| 32 | 74.45.508 | Пружина зеркала заднего вида |
Загрузка ...
|
|
| 33 | 74.45.509 | Прокладка зеркала заднего вида |
Загрузка ...
|
|
| 34 | 74.45.510 | Зеркало заднего вида |
Загрузка ...
|
|
| 35 | 74.47.554 | Шайба стопорная |
Загрузка ...
|
|
| 36 | 54.45.090 | Щетка стеклоочистителя в сборе |
Загрузка ...
|
|
| 37 | 54.45.091 | Рычаг в сборе |
Загрузка ...
|
|
| 38 | 54.45.941 | Гайка специальная в сборе |
Загрузка ...
|
|
| 39 | 54.49.047А | Футляр санитарной аптечки в сборе |
Загрузка ...
|
|
| 40 | 8.50.069 | Стойка |
Загрузка ...
|
|
| 41 | 8.50.356 | Фланец верхний |
Загрузка ...
|
|
| 42 | 8.50.357 | Накладка верхнего фланца |
Загрузка ...
|
|
| 43 | 8.50.359 | Накладка нижнего фланца |
Загрузка ...
|
|
| 44 | 17-004 | Сальник |
Загрузка ...
|
|
| 45 | Т-3 | Термос ТУ 11.2.945.000 |
Загрузка ...
|
|
| 46 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 47 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | Болт М8-6gх16.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 48 | Винт М4-6gх8.58.019 ГОСТ 1489-62 | Винт М4-6gх8.58.019 ГОСТ 1489-62 |
Загрузка ...
|
|
| 49 | Винт М6-6gх12.58.099 ГОСТ 1489-62 | Винт М6-6gх12.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 50 | Винт М6-6gх12.58.099 ГОСТ 1489-62 | Винт М6-6gх12.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 51 | Гайка М6-7Н.6 ГОСТ 5915-70 | Гайка М6-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 52 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 53 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 54 | Шайба 6-04 ГОСТ 11371-68 | Шайба 6-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 55 | Шайба 8-04 ГОСТ 11371-68 | Шайба 8-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 56 | Шайба 5.65Г.05 ГОСТ 6402-70 | Шайба 5.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 57 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 58 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 59 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 60 | Шплинт 3,2х18 ГОСТ 397-66 | Шплинт 3,2х18 ГОСТ 397-66 |
Загрузка ...
|
|
| 61 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 |
Загрузка ...
|
|
| 62 | Заклепка 3Т2А-4х6 ГОСТ 12642-67 | Заклепка 3Т2А-4х6 ГОСТ 12642-67 |
Загрузка ...
|
|
| 63 | 151.69.001 | Оборудование кабины |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
