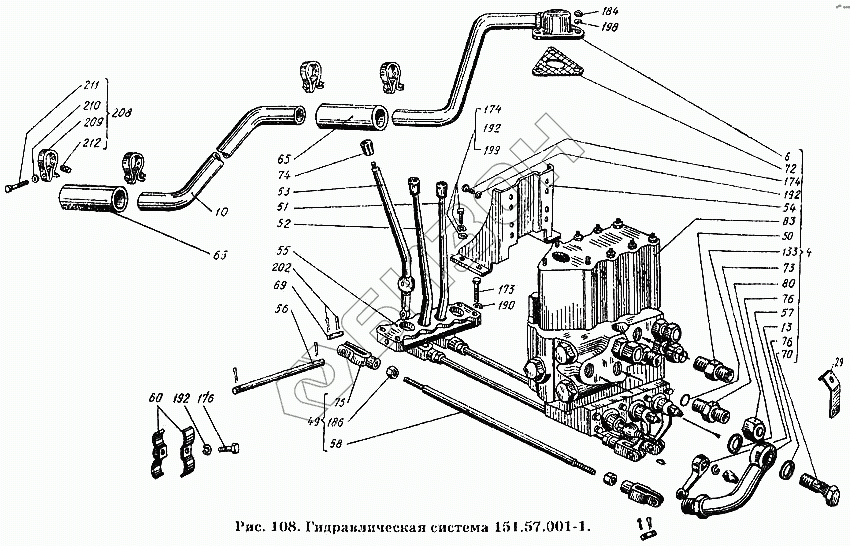

Графический каталог запасных частей к технике: ХТЗ Т-150К. Гидравлическая система 151.57.001-1
4
6
10
13
29
49
50
51
52
53
54
55
56
57
58
60
65
65
69
70
72
73
74
74
75
76
76
80
83
133
173
174
174
176
186
190
192
192
192
198
199
208
208
209
210
211
212
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.57.001-1 | 151.57.001-1 | Установка гидравлической системы |
Загрузка ...
|
|
| 4 | 151.57.041-1 | Установка распределителя |
Загрузка ...
|
|
| 6 | 151.57.043-1 | Труба распределителя в сборе |
Загрузка ...
|
|
| 10 | 151.57.057 | Труба верхняя в сборе |
Загрузка ...
|
|
| 13 | 151.57.078-2 | Труба распределителя в сборе |
Загрузка ...
|
|
| 29 | 151.57.214-1 | Кронштейн |
Загрузка ...
|
|
| 49 | 150.53.020 | Тяга в сборе |
Загрузка ...
|
|
| 50 | 150.53.101 | Штуцер удлиненный |
Загрузка ...
|
|
| 51 | 150.53.104 | Рычаг правый |
Загрузка ...
|
|
| 52 | 150.53.105-1 | Рычаг средний |
Загрузка ...
|
|
| 53 | 150.53.106 | Рычаг левый |
Загрузка ...
|
|
| 54 | 150.53.114-1 | Кронштейн распределителя |
Загрузка ...
|
|
| 55 | 150.53.118А | Корпус |
Загрузка ...
|
|
| 56 | 150.53.121 | Ось |
Загрузка ...
|
|
| 57 | 150.53.125 | Рычаг |
Загрузка ...
|
|
| 58 | 150.53.126 | Тяга |
Загрузка ...
|
|
| 60 | 125.57.177 | Зажим шланга |
Загрузка ...
|
|
| 65 | 125.57.208 | Шланг |
Загрузка ...
|
|
| 69 | 74.20.410 | Палец |
Загрузка ...
|
|
| 70 | 74.54.422 | Болт зажимной |
Загрузка ...
|
|
| 72 | 54.53.402 | Прокладка |
Загрузка ...
|
|
| 73 | 54.53.404 | Штуцер 1М20/2М27 |
Загрузка ...
|
|
| 74 | 25.20.162 | Рукоятка |
Загрузка ...
|
|
| 74 | 25.20.162 | Рукоятка |
Загрузка ...
|
|
| 75 | 14.38.528А | Вилка тяги блокировки |
Загрузка ...
|
|
| 76 | 14.54.105 | Шайба |
Загрузка ...
|
|
| 80 | Н.036.12.040 | Заглушка в сборе |
Загрузка ...
|
|
| 83 | Р75-В3А-Х-001 | Распределитель в сборе |
Загрузка ...
|
|
| 133 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 173 | Болт М8-6gх40.66 ГОСТ 7795-70 | Болт М8-6gх40.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 174 | Болт М10-6gх20.66 ГОСТ 7796-70 | Болт М10-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 176 | Болт М10-6gх45.66 ГОСТ 7795-70 | Болт М10-6gх45.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 184 | Гайка М8-7Н.6 ГОСТ 5915-70 | Гайка М8-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 186 | Гайка М10-6Н.8 ГОСТ 5929-70 | Гайка М10-6Н.8 ГОСТ 5929-70 |
Загрузка ...
|
|
| 190 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 192 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 192 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 198 | Шайба 20Т.65Г.05 ГОСТ 6402-70 | Шайба 20Т.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 199 | Шайба 10-010 ГОСТ 11371-68 | Шайба 10-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 208 | ХСВ-35 | Хомутик стяжной |
Загрузка ...
|
|
| 208 | ХСВ-35 | Хомутик стяжной |
Загрузка ...
|
|
| 209 | ХСВ-1-35 | Лента хомутика |
Загрузка ...
|
|
| 210 | ХС-2-1 | Планка хомутика |
Загрузка ...
|
|
| 211 | ХС-3 | Болт хомутика |
Загрузка ...
|
|
| 212 | ХС-4 | Гайка хомутика |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
