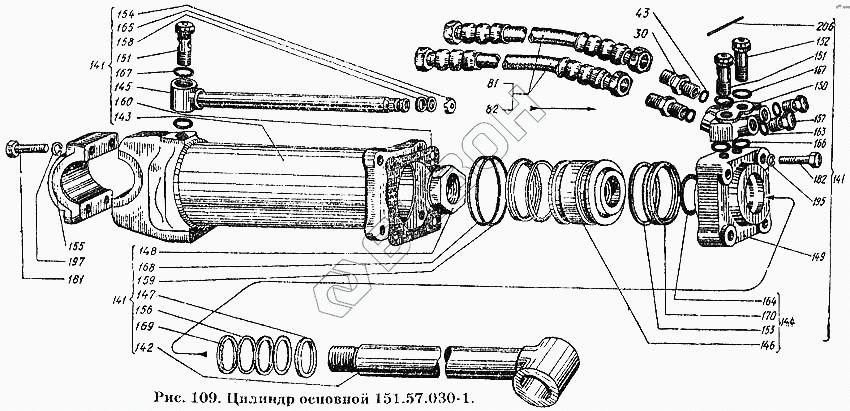

Графический каталог запасных частей к технике: ХТЗ Т-150К. Цилиндр основной 151.57.030-1
30
43
81
82
141
141
141
142
143
144
145
146
147
148
149
150
151
151
152
153
154
155
156
157
158
159
160
163
164
165
166
167
167
168
169
170
181
182
195
197
206
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.57.030-1 | 151.57.030-1 | Цилиндр основной в сборе |
Загрузка ...
|
|
| 151.57.001-1 | 151.57.001-1 | Установка гидравлической системы |
Загрузка ...
|
|
| 30 | 151.57.230 | Штуцер ввертной |
Загрузка ...
|
|
| 43 | 150.59.127 | Кольцо Н1-25х20-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 81 | Н.036.85.100 | Рукав высокого давления в сборе |
Загрузка ...
|
|
| 82 | 150.61.010-01 | Рукав высокого давления в сборе |
Загрузка ...
|
|
| 141 | Ц125.250.160.001 | Гидроцилиндр |
Загрузка ...
|
|
| 142 | Ц125.250.160.002 | Шток с головкой в сборе |
Загрузка ...
|
|
| 143 | Ц125.250.160.007 | Корпус цилиндра в сборе |
Загрузка ...
|
|
| 144 | Ц125.250.160.008 | Поршень в сборе |
Загрузка ...
|
|
| 145 | Ц125.250.160.011 | Маслопровод в сборе |
Загрузка ...
|
|
| 146 | Ц125.250.160.014 | Поршень в сборе |
Загрузка ...
|
|
| 147 | Ц125.250.160.015 | Манжета грязесъемная |
Загрузка ...
|
|
| 148 | Ц125.250.160.017 | Гайка в сборе |
Загрузка ...
|
|
| 149 | Ц125.250.160.021 | Крышка передняя |
Загрузка ...
|
|
| 150 | Ц125.250.160.040 | Корпус накладки |
Загрузка ...
|
|
| 151 | Ц125.250.160.047III | Болт зажимной |
Загрузка ...
|
|
| 152 | Ц125.250.160.047IV | Болт зажимной |
Загрузка ...
|
|
| 153 | Ц125.250.160.056 | Кольцо защитное 1-125 |
Загрузка ...
|
|
| 154 | Ц125.250.160.058 | Клапан замедлительный |
Загрузка ...
|
|
| 155 | Ц125.250.160.061 | Бугель |
Загрузка ...
|
|
| 156 | Ц125.250.160.063 | Кольцо защитное 2-50 |
Загрузка ...
|
|
| 157 | Ц125.250.160.069 | Заглушка |
Загрузка ...
|
|
| 158 | Ц125.250.160.071 | Шайба защитная |
Загрузка ...
|
|
| 159 | Ц125.250.160.072 | Шайба |
Загрузка ...
|
|
| 160 | Ц125.250.160.076 | Прокладка |
Загрузка ...
|
|
| 163 | Кольцо Н1-25х20-4 ГОСТ 9833-61 | Кольцо Н1-25х20-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 164 | Кольцо Н1-60х50-4 ГОСТ 9833-61 | Кольцо Н1-60х50-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 165 | Кольцо Н2-22х18-4 ГОСТ 9833-61 | Кольцо Н2-22х18-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 166 | Кольцо У-30х25-4 ГОСТ 9833-61 | Кольцо У-30х25-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 167 | Кольцо У-35х30-4 ГОСТ 9833-61 | Кольцо У-35х30-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 168 | Кольцо У-125х120-4 ГОСТ 9833-61 | Кольцо У-125х120-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 169 | Манжета 60х50-1 ГОСТ 14896-69 | Манжета 60х50-1 ГОСТ 14896-69 |
Загрузка ...
|
|
| 170 | Манжета 125х110-1 ГОСТ 14896-69 | Манжета 125х110-1 ГОСТ 14896-69 |
Загрузка ...
|
|
| 181 | Болт М18х1,5-6gх70.88.35 ГОСТ 7796-70 | Болт М18х1,5-6gх70.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 182 | Болт М20х1,5-6gх90.88.35.01 ГОСТ 7796-70 | Болт М20х1,5-6gх90.88.35.01 ГОСТ 7796-70 |
Загрузка ...
|
|
| 195 | Шайба 20.65Г.05 ГОСТ 6402-70 | Шайба 20.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 197 | Шайба 18Н.65Г ГОСТ 6402-70 | Шайба 18Н.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 206 | 04-2 | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
