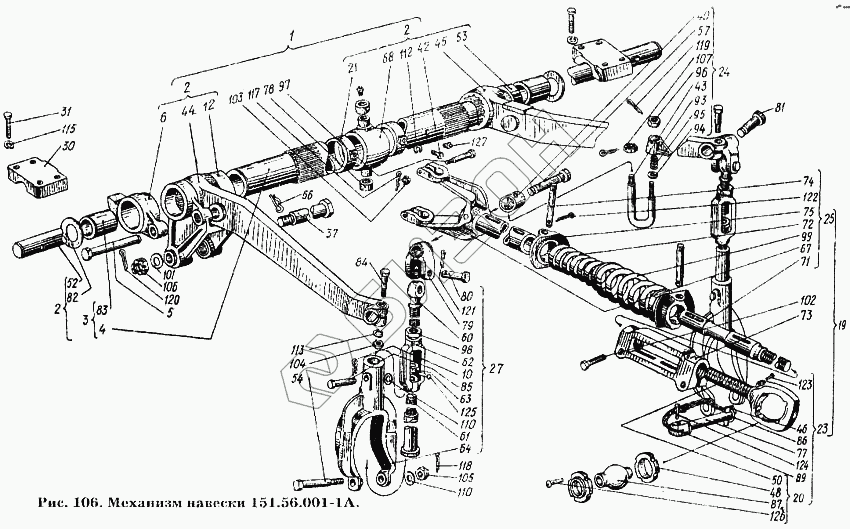

Графический каталог запасных частей к технике: ХТЗ Т-150К. Механизм навески 151.56.001-1А
1
2
2
2
3
4
5
6
10
12
19
20
21
23
24
25
27
30
31
37
40
42
43
44
45
46
46
48
48
48
50
52
53
54
57
60
61
62
63
64
66
67
68
71
72
73
74
75
77
78
79
80
81
82
83
84
85
85
86
86
87
89
93
94
95
96
97
98
99
101
102
103
104
105
106
107
110
110
112
113
113
115
117
118
119
120
121
121
122
123
124
125
126
126
127
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.56.001-1А | 151.56.001-1А | Механизм навески |
Загрузка ...
|
|
| 1 | 151.56.013 | Ось верхняя с рычагами в сборе |
Загрузка ...
|
|
| 2 | 151.56.016-3 | Ось верхняя в сборе |
Загрузка ...
|
|
| 3 | 151.56.018-2 | Вал рычагов в сборе |
Загрузка ...
|
|
| 4 | 151.56.117-1 | Вал рычагов |
Загрузка ...
|
|
| 5 | 151.56.132 | Палец блокировки |
Загрузка ...
|
|
| 6 | 151.56.133А | Рычаг упорный |
Загрузка ...
|
|
| 10 | 151.58.121 | Шплинт |
Загрузка ...
|
|
| 12 | 150.56.015-1 | Рычаг штока в сборе |
Загрузка ...
|
|
| 19 | 150.56.029-1 | Тяга верхняя в сборе |
Загрузка ...
|
|
| 20 | 150.56.030 | Головка в сборе |
Загрузка ...
|
|
| 21 | 150.56.032 | Кольцо упорное в сборе |
Загрузка ...
|
|
| 23 | 150.56.034 | Головка с пальцем в сборе |
Загрузка ...
|
|
| 24 | 150.56.035-1 | Фиксатор в сборе |
Загрузка ...
|
|
| 25 | 150.56.036 | Вилка с пружинами в сборе |
Загрузка ...
|
|
| 27 | 150.56.039 | Раскос в сборе |
Загрузка ...
|
|
| 30 | 150.56.115-2 | Крышка бугеля стойки |
Загрузка ...
|
|
| 31 | 150.56.116-2 | Болт специальный |
Загрузка ...
|
|
| 37 | 150.56.136-1 | Палец рычага штока |
Загрузка ...
|
|
| 40 | 150.56.144 | Втулка фиксатора |
Загрузка ...
|
|
| 42 | 150.56.149 | Винт установочный |
Загрузка ...
|
|
| 43 | 150.56.150-1 | Фиксатор |
Загрузка ...
|
|
| 44 | 150.56.151А | Рычаг подъемный левый |
Загрузка ...
|
|
| 45 | 150.56.152А | Рычаг подъемный правый |
Загрузка ...
|
|
| 46 | 150.56.153 | Чека |
Загрузка ...
|
|
| 46 | 150.56.153 | Чека |
Загрузка ...
|
|
| 48 | 150.56.156 | Кольцо яблока |
Загрузка ...
|
|
| 48 | 150.56.156 | Кольцо яблока |
Загрузка ...
|
|
| 48 | 150.56.156 | Кольцо яблока |
Загрузка ...
|
|
| 50 | 150.56.158 | Головка верхней тяги |
Загрузка ...
|
|
| 52 | 150.56.161 | Ось верхняя |
Загрузка ...
|
|
| 53 | 150.56.162 | Втулка упорная |
Загрузка ...
|
|
| 54 | 150.56.169 | Палец рычагов нижний |
Загрузка ...
|
|
| 57 | 150.56.172 | Палец рычага |
Загрузка ...
|
|
| 60 | 150.56.185 | Винт раскоса верхний |
Загрузка ...
|
|
| 61 | 150.56.186 | Винт раскоса |
Загрузка ...
|
|
| 62 | 150.56.187 | Муфта раскоса |
Загрузка ...
|
|
| 63 | 150.56.188 | Кольцо предохранительное |
Загрузка ...
|
|
| 64 | 77.60.114-1 | Вилка раскоса |
Загрузка ...
|
|
| 66 | 125.58.127А | Шплинт пружинный |
Загрузка ...
|
|
| 67 | 77.60.024 | Вилка в сборе |
Загрузка ...
|
|
| 68 | 77.60.109 | Траверса верхней тяги |
Загрузка ...
|
|
| 71 | 77.60.139 | Винт верхней тяги |
Загрузка ...
|
|
| 72 | 77.60.143 | Пружина малая |
Загрузка ...
|
|
| 73 | 77.60.144А | Муфта верхней тяги |
Загрузка ...
|
|
| 74 | 77.60.146 | Палец |
Загрузка ...
|
|
| 75 | 77.60.147 | Шайба упорная |
Загрузка ...
|
|
| 77 | 77.60.158 | Палец верхней тяги |
Загрузка ...
|
|
| 78 | 77.60.161 | Втулка малая |
Загрузка ...
|
|
| 79 | 77.60.164-1А | Серьга раскоса |
Загрузка ...
|
|
| 80 | 77.60.165 | Палец серьги раскоса |
Загрузка ...
|
|
| 81 | 77.60.168-1 | Палец рычага малый |
Загрузка ...
|
|
| 82 | 77.60.169 | Шайба |
Загрузка ...
|
|
| 83 | 77.60.170-2 | Втулка вала рычагов |
Загрузка ...
|
|
| 84 | 77.60.174-1 | Болт рычагов |
Загрузка ...
|
|
| 85 | 77.60.179-1 | Палец серьги |
Загрузка ...
|
|
| 85 | 77.60.179-1 | Палец серьги |
Загрузка ...
|
|
| 86 | 77.60.195 | Кольцо чеки |
Загрузка ...
|
|
| 86 | 77.60.195 | Кольцо чеки |
Загрузка ...
|
|
| 87 | 77.60.198 | Яблоко верхней тяги |
Загрузка ...
|
|
| 89 | 77.60.203 | Цепочка верхней тяги |
Загрузка ...
|
|
| 93 | 77.60.627А | Упор поворотный |
Загрузка ...
|
|
| 94 | 77.60.628 | Шайба фиксатора |
Загрузка ...
|
|
| 95 | 77.60.629 | Пружина фиксатора |
Загрузка ...
|
|
| 96 | 77.60.634 | Шайба фиксатора |
Загрузка ...
|
|
| 97 | 74.56.456 | Гайка упорная |
Загрузка ...
|
|
| 98 | 74.56.458 | Гайка М36 ГОСТ 2526-62 |
Загрузка ...
|
|
| 99 | 74.56.643 | Пружина |
Загрузка ...
|
|
| 101 | 7.37.227 | Шайба |
Загрузка ...
|
|
| 102 | Болт М20-6gх55.66 ГОСТ 7796-70 | Болт М20-6gх55.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 103 | Гайка М12х1,25-6Н.8 ГОСТ 5932-62 | Гайка М12х1,25-6Н.8 ГОСТ 5932-62 |
Загрузка ...
|
|
| 104 | Гайка М16-7Н.6 ГОСТ 5915-70 | Гайка М16-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 105 | Гайка М20х1,5-6Н.8 | Гайка М20х1,5-6Н.8 |
Загрузка ...
|
|
| 106 | Гайка М27х2-6Н.8 | Гайка М27х2-6Н.8 |
Загрузка ...
|
|
| 107 | Гайка М16-6Н.8 ГОСТ 5933-62 | Гайка М16-6Н.8 ГОСТ 5933-62 |
Загрузка ...
|
|
| 110 | Шайба 20-010 ГОСТ 11371-68 | Шайба 20-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 110 | Шайба 20-010 ГОСТ 11371-68 | Шайба 20-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 112 | Шайба 14.65Г. ГОСТ 6402-70 | Шайба 14.65Г. ГОСТ 6402-70 |
Загрузка ...
|
|
| 113 | Шайба 16.65Г. ГОСТ 6402-70 | Шайба 16.65Г. ГОСТ 6402-70 |
Загрузка ...
|
|
| 113 | Шайба 16.65Г. ГОСТ 6402-70 | Шайба 16.65Г. ГОСТ 6402-70 |
Загрузка ...
|
|
| 115 | Шайба 24.65Г ГОСТ 6402-70 | Шайба 24.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 117 | Шплинт 3,2х25 ГОСТ 397-66 | Шплинт 3,2х25 ГОСТ 397-66 |
Загрузка ...
|
|
| 118 | Шплинт 4х36 ГОСТ 397-66 | Шплинт 4х36 ГОСТ 397-66 |
Загрузка ...
|
|
| 119 | Шплинт 5х36 ГОСТ 397-66 | Шплинт 5х36 ГОСТ 397-66 |
Загрузка ...
|
|
| 120 | Шплинт 5х50 ГОСТ 397-66 | Шплинт 5х50 ГОСТ 397-66 |
Загрузка ...
|
|
| 121 | Шплинт 6,3х40 ГОСТ 397-66 | Шплинт 6,3х40 ГОСТ 397-66 |
Загрузка ...
|
|
| 121 | Шплинт 6,3х40 ГОСТ 397-66 | Шплинт 6,3х40 ГОСТ 397-66 |
Загрузка ...
|
|
| 122 | Шплинт 8х50 ГОСТ 397-66 | Шплинт 8х50 ГОСТ 397-66 |
Загрузка ...
|
|
| 123 | Заклепка 6х32.01 ГОСТ 10299-68 | Заклепка 6х32.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 124 | Заклепка 6х42.01 ГОСТ 10299-68 | Заклепка 6х42.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 125 | Заклепка 8х46 ГОСТ 10300-68 | Заклепка 8х46 ГОСТ 10300-68 |
Загрузка ...
|
|
| 126 | Заклепка 12х45.01 ГОСТ 10299-68 | Заклепка 12х45.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 126 | Заклепка 12х45.01 ГОСТ 10299-68 | Заклепка 12х45.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 127 | Масленка I-Аl ГОСТ 1303-66 | Масленка I-Аl ГОСТ 1303-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
