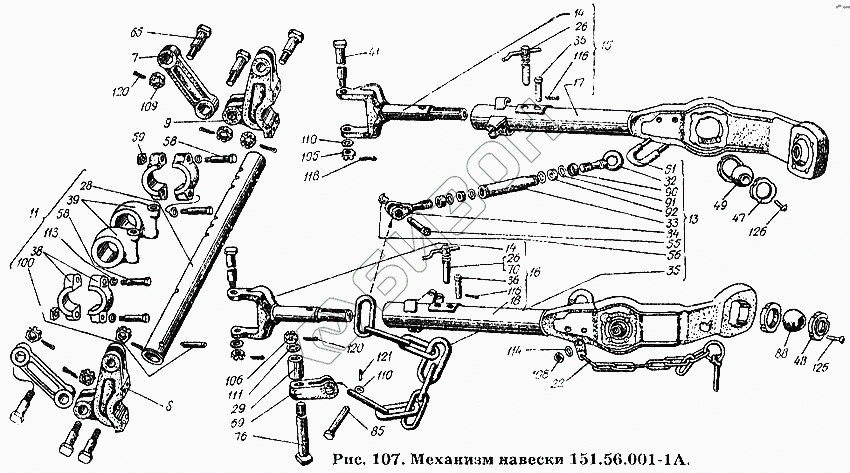

Графический каталог запасных частей к технике: ХТЗ Т-150К. Механизм навески 151.56.001-1А
7
8
9
11
13
14
14
15
16
17
18
22
26
26
28
29
32
33
34
35
36
36
38
39
41
47
47
48
48
48
49
49
51
55
56
58
58
59
65
69
70
76
85
85
88
88
90
91
92
100
105
106
108
109
110
110
111
113
113
114
116
116
116
118
120
120
121
121
126
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.56.001-1А | 151.56.001-1А | Механизм навески |
Загрузка ...
|
|
| 7 | 151.56.146-1 | Стяжка продольная |
Загрузка ...
|
|
| 8 | 151.56.176 | Кронштейн бугеля левый |
Загрузка ...
|
|
| 9 | 151.56.177А | Кронштейн бугеля правый |
Загрузка ...
|
|
| 11 | 150.56.014-1 | Ось нижняя в сборе |
Загрузка ...
|
|
| 13 | 150.56.022 | Растяжка в сборе |
Загрузка ...
|
|
| 14 | 150.56.024-1 | Вилка нижних тяг в сборе |
Загрузка ...
|
|
| 14 | 150.56.024-1 | Вилка нижних тяг в сборе |
Загрузка ...
|
|
| 15 | 150.56.025-1 | Тяга нижняя правая в сборе |
Загрузка ...
|
|
| 16 | 150.56.026-1 | Тяга нижняя левая в сборе |
Загрузка ...
|
|
| 17 | 150.56.027-1 | Головка задняя правая в сборе |
Загрузка ...
|
|
| 18 | 150.56.028-1 | Головка задняя левая в сборе |
Загрузка ...
|
|
| 22 | 150.56-033 | Цепочка с чекой в сборе |
Загрузка ...
|
|
| 26 | 150.56.038 | Палец тяги в сборе |
Загрузка ...
|
|
| 26 | 150.56.038 | Палец тяги в сборе |
Загрузка ...
|
|
| 28 | 150.56.102-1 | Ось нижняя |
Загрузка ...
|
|
| 29 | 150.56.109 | Втулка |
Загрузка ...
|
|
| 32 | 150.56.126 | Винт растяжки |
Загрузка ...
|
|
| 33 | 150.56.127 | Муфта растяжек |
Загрузка ...
|
|
| 34 | 150.56.128-1 | Винт растяжки с левой резьбой |
Загрузка ...
|
|
| 35 | 150.56.129Б | Цепь |
Загрузка ...
|
|
| 36 | 150.56.134 | Ось с буртиком |
Загрузка ...
|
|
| 36 | 150.56.134 | Ось с буртиком |
Загрузка ...
|
|
| 38 | 150.56.137-1 | Упор задний |
Загрузка ...
|
|
| 39 | 150.56.139 | Головка нижних тяг |
Загрузка ...
|
|
| 41 | 150.56.146 | Палец тяги соединительный |
Загрузка ...
|
|
| 47 | 150.56.155 | Кольцо яблока нижних тяг |
Загрузка ...
|
|
| 47 | 150.56.155 | Кольцо яблока нижних тяг |
Загрузка ...
|
|
| 48 | 150.56.156 | Кольцо яблока |
Загрузка ...
|
|
| 48 | 150.56.156 | Кольцо яблока |
Загрузка ...
|
|
| 48 | 150.56.156 | Кольцо яблока |
Загрузка ...
|
|
| 49 | 150.56.157 | Яблоко нижних тяг |
Загрузка ...
|
|
| 49 | 150.56.157 | Яблоко нижних тяг |
Загрузка ...
|
|
| 51 | 150.56.160 | Стремянка |
Загрузка ...
|
|
| 55 | 150.56.170 | Палец растяжки |
Загрузка ...
|
|
| 56 | 150.56.171 | Кольцо |
Загрузка ...
|
|
| 58 | 150.56.181 | Болт стяжной |
Загрузка ...
|
|
| 59 | 150.56.182 | Стопор упорный |
Загрузка ...
|
|
| 65 | 125.56.195 | Палец |
Загрузка ...
|
|
| 69 | 77.60.126А | Серьга цепи |
Загрузка ...
|
|
| 70 | 77.60.128 | Пружина |
Загрузка ...
|
|
| 76 | 77.60.150 | Палец прицепной скобы |
Загрузка ...
|
|
| 85 | 77.60.179-1 | Палец серьги |
Загрузка ...
|
|
| 85 | 77.60.179-1 | Палец серьги |
Загрузка ...
|
|
| 88 | 77.60.199 | Яблоко малое |
Загрузка ...
|
|
| 88 | 77.60.199 | Яблоко малое |
Загрузка ...
|
|
| 90 | 77.60.215 | Колпак |
Загрузка ...
|
|
| 91 | 77.60.216 | Шайба растяжки |
Загрузка ...
|
|
| 92 | 77.60.217 | Прокладка уплотнительная |
Загрузка ...
|
|
| 100 | 54.56.188 | Штифт оси нижней |
Загрузка ...
|
|
| 105 | Гайка М20х1,5-6Н.8 | Гайка М20х1,5-6Н.8 |
Загрузка ...
|
|
| 106 | Гайка М27х2-6Н.8 | Гайка М27х2-6Н.8 |
Загрузка ...
|
|
| 108 | ГНС-1М20 | Гайка |
Загрузка ...
|
|
| 109 | ГКН-2М27 | Гайка |
Загрузка ...
|
|
| 110 | Шайба 20-010 ГОСТ 11371-68 | Шайба 20-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 110 | Шайба 20-010 ГОСТ 11371-68 | Шайба 20-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 111 | Шайба 27-010 ГОСТ11371-68 | Шайба 27-010 ГОСТ11371-68 |
Загрузка ...
|
|
| 113 | Шайба 16.65Г. ГОСТ 6402-70 | Шайба 16.65Г. ГОСТ 6402-70 |
Загрузка ...
|
|
| 113 | Шайба 16.65Г. ГОСТ 6402-70 | Шайба 16.65Г. ГОСТ 6402-70 |
Загрузка ...
|
|
| 114 | Шайба 20.65Г ГОСТ 6102-70 | Шайба 20.65Г ГОСТ 6102-70 |
Загрузка ...
|
|
| 116 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 116 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 118 | Шплинт 4х36 ГОСТ 397-66 | Шплинт 4х36 ГОСТ 397-66 |
Загрузка ...
|
|
| 120 | Шплинт 5х50 ГОСТ 397-66 | Шплинт 5х50 ГОСТ 397-66 |
Загрузка ...
|
|
| 121 | Шплинт 6,3х40 ГОСТ 397-66 | Шплинт 6,3х40 ГОСТ 397-66 |
Загрузка ...
|
|
| 121 | Шплинт 6,3х40 ГОСТ 397-66 | Шплинт 6,3х40 ГОСТ 397-66 |
Загрузка ...
|
|
| 126 | Заклепка 12х45.01 ГОСТ 10299-68 | Заклепка 12х45.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 126 | Заклепка 12х45.01 ГОСТ 10299-68 | Заклепка 12х45.01 ГОСТ 10299-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
