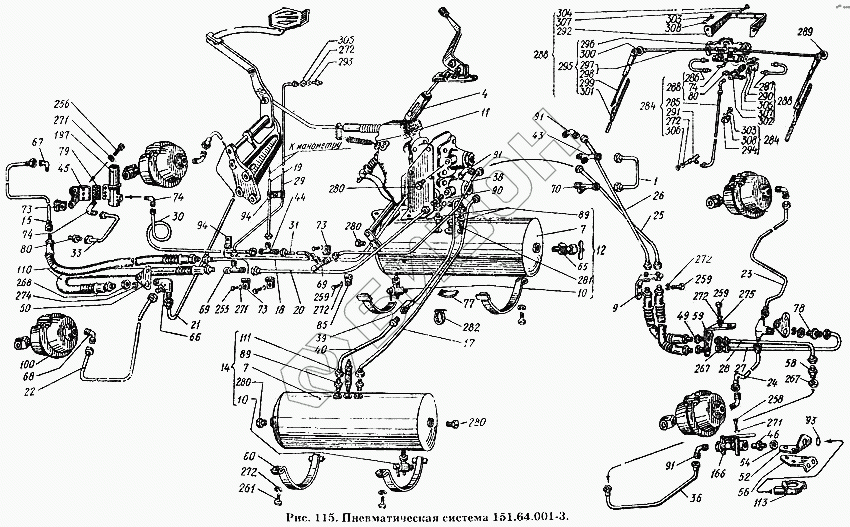

Графический каталог запасных частей к технике: ХТЗ Т-150К. Пневматическая система 151.64.001-3
1
4
7
7
9
10
10
10
12
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
36
38
39
40
43
44
45
46
49
50
52
54
56
58
59
60
65
66
67
68
69
69
70
73
73
73
74
74
74
77
78
78
79
80
80
85
89
89
89
90
91
91
91
93
94
94
100
110
111
113
166
197
255
256
258
259
259
259
261
267
267
268
271
271
271
272
272
272
272
272
272
274
275
275
275
280
280
280
280
281
282
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.64.001-3 | 151.64.001-3 | Пневмосистема |
Загрузка ...
|
|
| 1 | 161.64.012-1 | Труба соединительная в сборе |
Загрузка ...
|
|
| 4 | 151.64.016 | Вилка в сборе |
Загрузка ...
|
|
| 7 | 151.64.022А | Корпус воздушного баллона в сборе |
Загрузка ...
|
|
| 7 | 151.64.022А | Корпус воздушного баллона в сборе |
Загрузка ...
|
|
| 9 | 151.64.024-1 | Кронштейн переходной в сборе |
Загрузка ...
|
|
| 10 | 151.64.025 | Краник спускной Кр2А-1305010Г |
Загрузка ...
|
|
| 10 | 151.64.025 | Краник спускной Кр2А-1305010Г |
Загрузка ...
|
|
| 12 | 151.64.032-1А | Баллон воздушный правый в сборе |
Загрузка ...
|
|
| 14 | 151.64.035А | Баллон воздушный левый в сборе |
Загрузка ...
|
|
| 15 | 151.64.036-1Г | Труба от компрессора в сборе |
Загрузка ...
|
|
| 17 | 151.64.040-3А | Труба от баллона в сборе |
Загрузка ...
|
|
| 18 | 151.64.041-1А | Труба от компрессора к баллону в сборе |
Загрузка ...
|
|
| 19 | 151.64.042 | Труба от баллона к приборам в сборе |
Загрузка ...
|
|
| 20 | 151.64.048-2 | Труба к передним тормозам в сборе |
Загрузка ...
|
|
| 21 | 151.64.049-3 | Труба к передней правой тормозной камере в сборе |
Загрузка ...
|
|
| 22 | 151.64.050-3 | Труба к передней левой тормозной камере в сборе |
Загрузка ...
|
|
| 23 | 151.64.051-1 | Труба к задней правой тормозной камере в сборе |
Загрузка ...
|
|
| 24 | 151.64.052-1 | Труба к задней левой тормозной камере в сборе |
Загрузка ...
|
|
| 25 | 151.64.053-1 | Труба от тормозного крана к задним тормозам промежуточная в сборе |
Загрузка ...
|
|
| 26 | 151.64.054-1 | Труба от тормозного крана к разобщительному промежуточная в сборе |
Загрузка ...
|
|
| 27 | 151.64.055-1 | Труба к задним тормозам в сборе |
Загрузка ...
|
|
| 28 | 151.64.056-2 | Труба к крану разобщительному в сборе |
Загрузка ...
|
|
| 29 | 151.64.064 | Труба от тройника к кабине в сборе |
Загрузка ...
|
|
| 30 | 151.64.065 | Труба от тройника к регулятору давления в сборе |
Загрузка ...
|
|
| 31 | 151.64.066-2 | Труба к тройнику в сборе |
Загрузка ...
|
|
| 33 | 151.64.070 | Труба от регулятора давления к компрессору в сборе |
Загрузка ...
|
|
| 36 | 151.64.081-2 | Труба к крану разобщительному концевая в сборе |
Загрузка ...
|
|
| 38 | 151.64.086-3 | Труба от тройника к баллону в сборе |
Загрузка ...
|
|
| 39 | 151.64.089-1А | Труба от правого баллона в сборе |
Загрузка ...
|
|
| 40 | 151.64.091-1А | Труба к левому баллону в сборе |
Загрузка ...
|
|
| 43 | 151.64.150-1 | Тройник |
Загрузка ...
|
|
| 44 | 151.64.152 | Тройник проходной 1-6 ГОСТ 9119-67 |
Загрузка ...
|
|
| 45 | 151.64.154-1А | Кронштейн крепления регулятора давления |
Загрузка ...
|
|
| 46 | 151.64.155-2 | Штуцер проходной |
Загрузка ...
|
|
| 49 | 151.64.159 | Штуцер |
Загрузка ...
|
|
| 50 | 151.64.166 | Кронштейн тройника |
Загрузка ...
|
|
| 52 | 151.64.170-3 | Кронштейн крепления разобщительного крана |
Загрузка ...
|
|
| 54 | 151.64.179 | Гайка |
Загрузка ...
|
|
| 56 | 151.64.242 | Кронштейн |
Загрузка ...
|
|
| 58 | 151.64.290 | Штуцер проходной |
Загрузка ...
|
|
| 59 | 151.64.294 | Кронштейн левый |
Загрузка ...
|
|
| 60 | 151.57.036-2 | Лента крепления бака передняя в сборе |
Загрузка ...
|
|
| 65 | 125.64.069 | Кран отбора воздуха в сборе |
Загрузка ...
|
|
| 66 | 125.64.153 | Тройник |
Загрузка ...
|
|
| 67 | 125.64.162 | Угольник |
Загрузка ...
|
|
| 68 | 125.64.221 | Угольник конечный |
Загрузка ...
|
|
| 69 | 125.64.222 | Тройник |
Загрузка ...
|
|
| 70 | 125.64.240 | Крестовина |
Загрузка ...
|
|
| 73 | 125.64.254 | Скоба |
Загрузка ...
|
|
| 74 | 125.64.259-1 | Угольник ввертный 1-6 ГОСТ 9115-67 |
Загрузка ...
|
|
| 77 | 125.64.282 | Трубка резиновая |
Загрузка ...
|
|
| 78 | 125.64.284 | Ниппель конечный |
Загрузка ...
|
|
| 78 | 125.64.284 | Ниппель конечный |
Загрузка ...
|
|
| 79 | 125.64.286 | Прокладка |
Загрузка ...
|
|
| 80 | 125.64.288-1 | Штуцер ввертный 1-6 ГОСТ 9113-67 |
Загрузка ...
|
|
| 85 | А5.14.253 | Скоба |
Загрузка ...
|
|
| 89 | 5.24.126 | Ниппель конечный 12 |
Загрузка ...
|
|
| 89 | 5.24.126 | Ниппель конечный 12 |
Загрузка ...
|
|
| 89 | 5.24.126 | Ниппель конечный 12 |
Загрузка ...
|
|
| 90 | 5.24.127 | Ниппель конечный 8-3/8" |
Загрузка ...
|
|
| 91 | 5.24.231 | Угольник конечный |
Загрузка ...
|
|
| 93 | 6.24.132 | Втулка |
Загрузка ...
|
|
| 94 | 7.48.202 | Скоба |
Загрузка ...
|
|
| 100 | 500-3519010 | Камера тормозная передняя в сборе |
Загрузка ...
|
|
| 110 | 200-3506060Б1 | Шланг к передним тормозным камерам |
Загрузка ...
|
|
| 111 | 200-3515050 | Клапан предохранительный в сборе |
Загрузка ...
|
|
| 113 | 200-3521010-Г | Головка соединительная в сборе |
Загрузка ...
|
|
| 166 | 130-3520010 | Кран разобщительный пневмотормозов в сборе |
Загрузка ...
|
|
| 197 | АР11-3512000Г | Регулятор давления |
Загрузка ...
|
|
| 255 | Болт М8-6gх16.66 ГОСТ 7796-70 | Болт М8-6gх16.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 256 | Болт М8-6gх20.66 ГОСТ 7796-70 | Болт М8-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 258 | Болт М8-6gх65.66 ГОСТ 7795-70 | Болт М8-6gх65.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 259 | Болт М10-6gх20.66 ГОСТ 7796-70 | Болт М10-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 261 | Болт М10-6gх65.66 ГОСТ 7795-70 | Болт М10-6gх65.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 267 | Гайка М18х1,5-7Н.6 ГОСТ 5915-70 | Гайка М18х1,5-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 268 | Гайка М20х1,5-6Н,8 ГОСТ 5929-70 | Гайка М20х1,5-6Н,8 ГОСТ 5929-70 |
Загрузка ...
|
|
| 271 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 272 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 274 | Шайба 20.65Г.05 ГОСТ 6402-70 | Шайба 20.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 275 | Шайба 10-04 ГОСТ 11371-68 | Шайба 10-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 275 | Шайба 10-04 ГОСТ 11371-68 | Шайба 10-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 275 | Шайба 10-04 ГОСТ 11371-68 | Шайба 10-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 280 | Пробка КГ 3/8" ГОСТ 12720-67 | Пробка КГ 3/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 280 | Пробка КГ 3/8" ГОСТ 12720-67 | Пробка КГ 3/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 280 | Пробка КГ 3/8" ГОСТ 12720-67 | Пробка КГ 3/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 281 | Пробка КГ 1/4" ГОСТ 12720-67 | Пробка КГ 1/4" ГОСТ 12720-67 |
Загрузка ...
|
|
| 282 | Хомутик ХС-18 | Хомутик ХС-18 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
