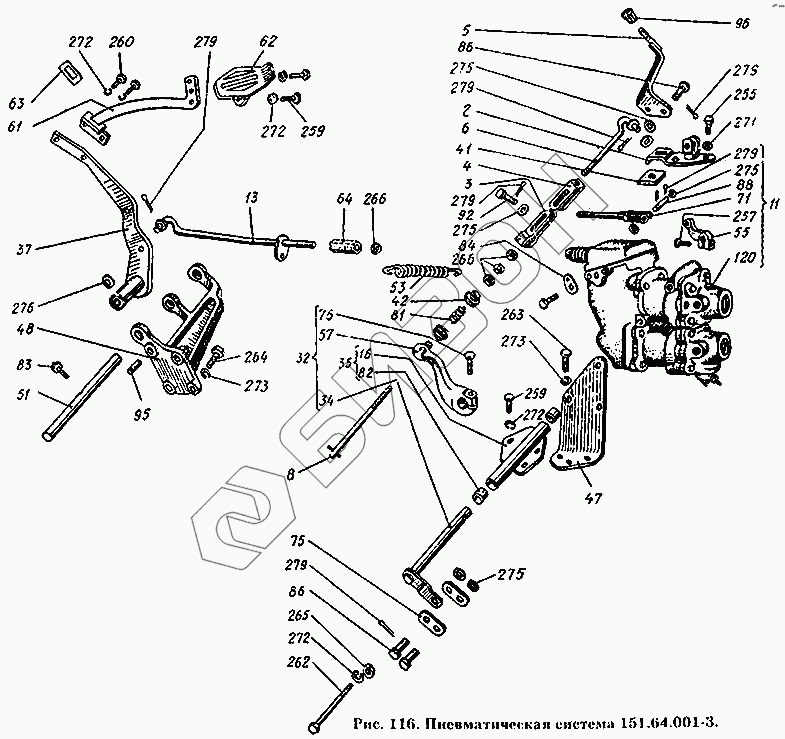

Графический каталог запасных частей к технике: ХТЗ Т-150К. Пневматическая система 151.64.001-3
2
3
4
5
6
8
13
16
32
34
35
37
41
42
47
48
51
53
55
57
61
62
63
64
71
75
76
81
82
83
84
86
86
88
92
95
96
120
255
257
259
259
260
262
263
264
265
266
266
271
272
272
272
272
273
273
275
275
275
275
276
276
279
279
279
279
279
279
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.64.001-3 | 151.64.001-3 | Пневмосистема |
Загрузка ...
|
|
| 2 | 151.64.014 | Кронштейн в сборе |
Загрузка ...
|
|
| 3 | 151.64.015 | Вилка нижняя в сборе |
Загрузка ...
|
|
| 4 | 151.64.016 | Вилка в сборе |
Загрузка ...
|
|
| 5 | 151.64.017-1 | Рычаг в сборе |
Загрузка ...
|
|
| 6 | 151.64.021-1 | Тяга в сборе |
Загрузка ...
|
|
| 8 | 151.64.023 | Стержень в сборе |
Загрузка ...
|
|
| 13 | 151.64.034-1 | Тяга привода тормозного крана в сборе |
Загрузка ...
|
|
| 16 | 151.64.038-1 | Опора в сборе |
Загрузка ...
|
|
| 32 | 151.64.068 | Привод секции прицепа в сборе |
Загрузка ...
|
|
| 34 | 151.64.078-3 | Вал с рычагом в сборе |
Загрузка ...
|
|
| 35 | 151.64.080 | Опора в сборе |
Загрузка ...
|
|
| 37 | 151.64.084-1 | Рычаг педали в сборе |
Загрузка ...
|
|
| 41 | 151.64.134 | Прокладка |
Загрузка ...
|
|
| 42 | 151.64.145 | Шайба компенсатора |
Загрузка ...
|
|
| 47 | 151.64.157 | Кронштейн тормозного крана |
Загрузка ...
|
|
| 48 | 151.64.158-2 | Кронштейн педалей |
Загрузка ...
|
|
| 51 | 151.64.169-1 | Валик |
Загрузка ...
|
|
| 53 | 151.64.172 | Пружина |
Загрузка ...
|
|
| 55 | 151.64.228 | Рычаг ручного привода тормозов прицепов |
Загрузка ...
|
|
| 57 | 151.64.263 | Рычаг |
Загрузка ...
|
|
| 61 | 150.40.024-1 | Удлинитель рычага в сборе |
Загрузка ...
|
|
| 62 | 150.40.025 | Подбашмачник в сборе |
Загрузка ...
|
|
| 63 | 150.40.121 | Упор резиновый |
Загрузка ...
|
|
| 64 | 150.21.260-2 | Тяга соединительная |
Загрузка ...
|
|
| 71 | 125.64.247 | Вилка регулировочная |
Загрузка ...
|
|
| 75 | 125.64.271 | Серьга |
Загрузка ...
|
|
| 76 | 125.64.279 | Болт стяжной |
Загрузка ...
|
|
| 81 | 125.21.249 | Пружина тормозка |
Загрузка ...
|
|
| 82 | 125.20.112 | Втулка |
Загрузка ...
|
|
| 83 | 75.41.319 | Болт стопорный малый |
Загрузка ...
|
|
| 84 | 54.38.624 | Ушко пружины |
Загрузка ...
|
|
| 86 | А5.23.140-2 | Палец тяги тормоза остановочного |
Загрузка ...
|
|
| 88 | 5.22.213 | Ось рычага фиксатора |
Загрузка ...
|
|
| 92 | 5.40.446 | Палец ручки |
Загрузка ...
|
|
| 95 | А02-20 | Установочный штифт |
Загрузка ...
|
|
| 96 | А13.03000А | Рукоятка управления |
Загрузка ...
|
|
| 120 | 130-3514010-Б | Кран тормозной в сборе |
Загрузка ...
|
|
| 255 | Болт М8-6gх16.66 ГОСТ 7796-70 | Болт М8-6gх16.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 257 | Болт М8-6gх25.88.35.01 ГОСТ 7796-70 | Болт М8-6gх25.88.35.01 ГОСТ 7796-70 |
Загрузка ...
|
|
| 259 | Болт М10-6gх20.66 ГОСТ 7796-70 | Болт М10-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 260 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 262 | Болт М10-6gх120.66 ГОСТ 7795-70 | Болт М10-6gх120.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 263 | Болт М12-6gх30.88.35 ГОСТ 7796-70 | Болт М12-6gх30.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 264 | Болт М12-6gх45.88.35.099 ГОСТ 7795-70 | Болт М12-6gх45.88.35.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 265 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 266 | Гайка М12-6Н.8 ГОСТ 5929-70 | Гайка М12-6Н.8 ГОСТ 5929-70 |
Загрузка ...
|
|
| 271 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 272 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 273 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 275 | Шайба 10-04 ГОСТ 11371-68 | Шайба 10-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 275 | Шайба 10-04 ГОСТ 11371-68 | Шайба 10-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 275 | Шайба 10-04 ГОСТ 11371-68 | Шайба 10-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 276 | Шайба 12-04 ГОСТ 11371-68 | Шайба 12-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 276 | Шайба 12-04 ГОСТ 11371-68 | Шайба 12-04 ГОСТ 11371-68 |
Загрузка ...
|
|
| 279 | Шплинт 3,2Х20 ГОСТ 397-66 | Шплинт 3,2Х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 279 | Шплинт 3,2Х20 ГОСТ 397-66 | Шплинт 3,2Х20 ГОСТ 397-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
