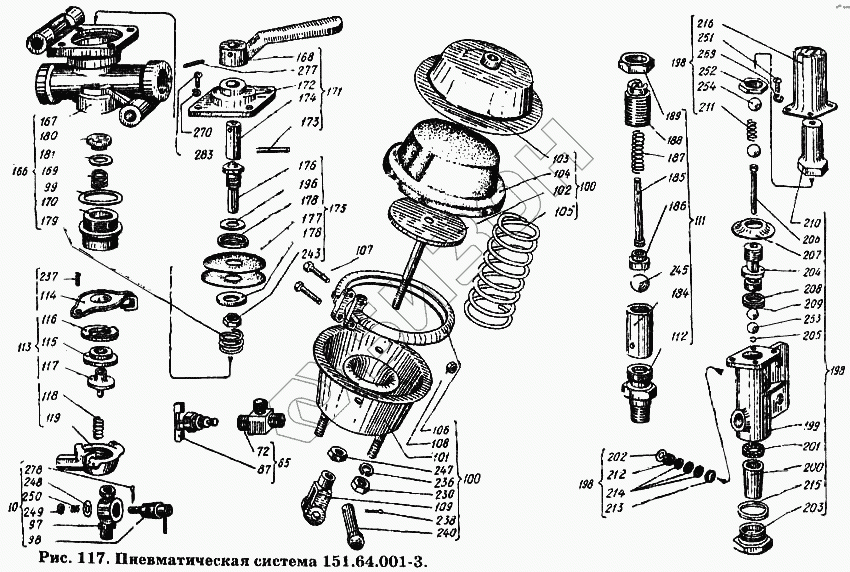

Графический каталог запасных частей к технике: ХТЗ Т-150К. Пневматическая система 151.64.001-3
10
10
65
72
87
97
98
99
100
100
101
102
103
104
105
106
107
108
109
111
112
113
114
115
116
117
118
119
166
167
168
169
170
171
172
173
174
175
176
177
178
178
179
180
181
184
185
186
187
188
189
196
198
198
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
230
236
237
238
243
245
247
248
249
250
251
252
253
254
269
270
277
278
283
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.64.001-3 | 151.64.001-3 | Пневмосистема |
Загрузка ...
|
|
| 10 | 151.64.025 | Краник спускной Кр2А-1305010Г |
Загрузка ...
|
|
| 10 | 151.64.025 | Краник спускной Кр2А-1305010Г |
Загрузка ...
|
|
| 11 | 151.64.027 | Кран тормозной в сборе |
Загрузка ...
|
|
| 65 | 125.64.069 | Кран отбора воздуха в сборе |
Загрузка ...
|
|
| 72 | 125.64.252 | Корпус крана отбора воздуха |
Загрузка ...
|
|
| 87 | А5.24.043-2 | Пробка |
Загрузка ...
|
|
| 97 | Кр2-1305011 | Корпус |
Загрузка ...
|
|
| 98 | Кр2-1305020 | Пробка в сборе |
Загрузка ...
|
|
| 99 | К80-1107343 | Прокладка пробки |
Загрузка ...
|
|
| 100 | 500-3519010 | Камера тормозная передняя в сборе |
Загрузка ...
|
|
| 101 | 500-3519020 | Корпус передней тормозной камеры в сооре |
Загрузка ...
|
|
| 102 | 500-3519030-А | Шток передней тормозной камеры в сборе |
Загрузка ...
|
|
| 103 | 500-3519040 | Крышка передней тормозной камеры в сборе |
Загрузка ...
|
|
| 104 | 500-3519050 | Диафрагма передней тормозной камеры |
Загрузка ...
|
|
| 105 | 500-3519054 | Пружина передней тормозной камеры |
Загрузка ...
|
|
| 106 | 500-3519058 | Хомутик передней тормозной камеры в сборе |
Загрузка ...
|
|
| 107 | 500-3519064 | Болт |
Загрузка ...
|
|
| 108 | 500-3519066 | Гайка М8 |
Загрузка ...
|
|
| 109 | 200-3504055Б | Вилка тяги от педали тормоза к тормозному крану |
Загрузка ...
|
|
| 111 | 200-3515050 | Клапан предохранительный в сборе |
Загрузка ...
|
|
| 112 | 200-3515055 | Седло предохранительного клапана |
Загрузка ...
|
|
| 113 | 200-3521010-Г | Головка соединительная в сборе |
Загрузка ...
|
|
| 114 | 200-3521018-Г | Крышка соединительной головки |
Загрузка ...
|
|
| 115 | 200-3521020-Б | Кольцо уплотнительное соединительной головки |
Загрузка ...
|
|
| 116 | 200-3521030 | Гайка корпуса соединительной головки |
Загрузка ...
|
|
| 117 | 200-3521031-А2 | Клапан обратный соединительной головки в сборе |
Загрузка ...
|
|
| 118 | 200-3521032 | Пружана обратного клапана соединительной головки |
Загрузка ...
|
|
| 119 | 214Б-3521016-Б | Корпус соединительной головки |
Загрузка ...
|
|
| 166 | 130-3520010 | Кран разобщительный пневмотормозов в сборе |
Загрузка ...
|
|
| 167 | 130-3520016 | Корпус разобщительного крана |
Загрузка ...
|
|
| 168 | 130-3520020 | Ручка разобщительного крана |
Загрузка ...
|
|
| 169 | 130-3520022 | Пружина клапана |
Загрузка ...
|
|
| 170 | 130-3520023 | Пробка разобщительного крана |
Загрузка ...
|
|
| 171 | 130-3520028 | Крышка разобщительного крана в сборе |
Загрузка ...
|
|
| 172 | 130-3520029 | Крышка разобщительного крана |
Загрузка ...
|
|
| 173 | 130-3520031 | Штифт толкателя |
Загрузка ...
|
|
| 174 | 130-3520033 | Толкатель разобщительного крана |
Загрузка ...
|
|
| 175 | 130-3520036 | Шток разобщительного крана в сборе |
Загрузка ...
|
|
| 176 | 130-3520037 | Шток разобщительного крана |
Загрузка ...
|
|
| 177 | 130-3520053 | Диафрагма разобщительного крана |
Загрузка ...
|
|
| 178 | 130-3520055 | Шайба диафрагмы разобщительного крана |
Загрузка ...
|
|
| 179 | 130-3520057-Б | Пружина возвратная |
Загрузка ...
|
|
| 180 | 130-3520061 | Клапан разобщительного крана |
Загрузка ...
|
|
| 181 | 130-3520063 | Шайба клапана |
Загрузка ...
|
|
| 184 | 120-3513054 | Корпус предохранительного клапана |
Загрузка ...
|
|
| 185 | 120-3513056 | Стержень направляющий предохранительного клапана |
Загрузка ...
|
|
| 186 | 120-3513057 | Сухарь направляющего стержня пружины предохранительного клапана |
Загрузка ...
|
|
| 187 | 120-3513060 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 188 | 120-3513062 | Винт регулировочный предохранительного клапана |
Загрузка ...
|
|
| 189 | 120-3513063 | Гайка регулировочного винта предохранительного клапана |
Загрузка ...
|
|
| 196 | 120Д-1107247 | Прокладка штока |
Загрузка ...
|
|
| 198 | АР11-3512010 | Регулятор давления в сборе |
Загрузка ...
|
|
| 199 | АР11-3512026-А | Блок клапанов |
Загрузка ...
|
|
| 200 | АР11-3512031-А | Фильтр металлокерамический |
Загрузка ...
|
|
| 201 | АР11-3512032 | Прокладка уплотнительная |
Загрузка ...
|
|
| 202 | АР11-3512077 | Шайба |
Загрузка ...
|
|
| 203 | АР11-3512078-А | Пробка |
Загрузка ...
|
|
| 204 | АР10Б-3512033 | Седло регулятора давления |
Загрузка ...
|
|
| 205 | АР10Б-3512035 | Пружина клапана |
Загрузка ...
|
|
| 206 | АР10Б-3512036 | Шток клапана |
Загрузка ...
|
|
| 207 | АР10Б-3512037 | Шайба стопорная |
Загрузка ...
|
|
| 208 | АР10Б-3512038 | Прокладка регулировочная |
Загрузка ...
|
|
| 209 | АР10Б-3512039 | Прокладка регулировочная |
Загрузка ...
|
|
| 210 | АР10Б-3512050-А | Колпак регулировочный |
Загрузка ...
|
|
| 211 | АР10Б-3512058 | Пружина |
Загрузка ...
|
|
| 212 | АР10Б-3512072 | Сетка фильтра верхняя |
Загрузка ...
|
|
| 213 | АР10Б-3512073 | Сетка фильтра нижняя |
Загрузка ...
|
|
| 214 | АР10Б-3512076-А | Набивка сетки фильтра |
Загрузка ...
|
|
| 215 | АР10Б-3512080 | Прокладка уплотнительная |
Загрузка ...
|
|
| 216 | АР10Б-3512085 | Кожух |
Загрузка ...
|
|
| 230 | 250515-П29 | Гайка М12х1,25 ГОСТ 5927-62 |
Загрузка ...
|
|
| 236 | 252137-П2 | Шайба 12НА ОН 025168-63 |
Загрузка ...
|
|
| 237 | 252597-П29 | Заклепка 5х22 ГОСТ 10299-52 |
Загрузка ...
|
|
| 238 | 255052-П29 | Шплинт 4х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 243 | 303117-П29 | Гайка |
Загрузка ...
|
|
| 245 | 306210-П | Шарик 6П10 |
Загрузка ...
|
|
| 247 | 311504-П29 | Гайка М12х1,25 |
Загрузка ...
|
|
| 248 | 901008-0 | Шайба |
Загрузка ...
|
|
| 249 | 901018-0 | Шайба |
Загрузка ...
|
|
| 250 | 907116-0 | Пружина |
Загрузка ...
|
|
| 251 | 455081 | Винт М3х8,5 |
Загрузка ...
|
|
| 252 | 456034 | Гайка М12х1,25 Н22 21-63 |
Загрузка ...
|
|
| 253 | Шар II 7,933-7,978мм Н ТУН2337-56 | Шар II 7,933-7,978мм Н ТУН2337-56 |
Загрузка ...
|
|
| 254 | Шар VI 8,731мм Н ГОСТ 3722-60 | Шар VI 8,731мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 269 | Шайба 3Т.65Г.05 ГОСТ 6402-70 | Шайба 3Т.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 270 | Шайба 5Н.65Г ГОСТ 6402-70 | Шайба 5Н.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 277 | Штифт 3С/3х20 ГОСТ 3128-70 | Штифт 3С/3х20 ГОСТ 3128-70 |
Загрузка ...
|
|
| 278 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 |
Загрузка ...
|
|
| 283 | Винт М5-6gх18.58 ГОСТ 1489-62 | Винт М5-6gх18.58 ГОСТ 1489-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
