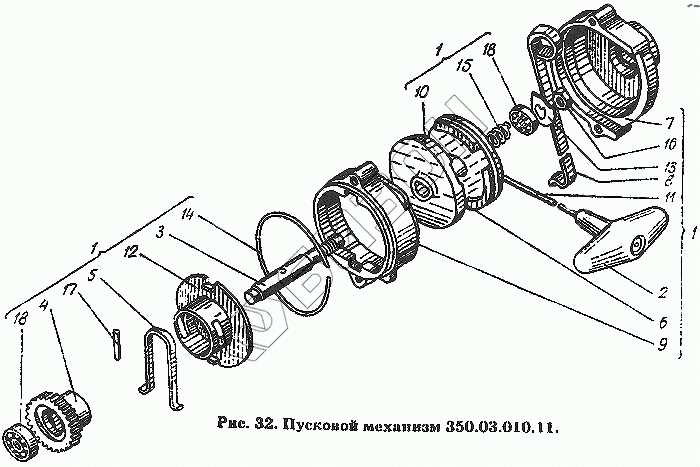

Графический каталог запасных частей к технике: ХТЗ Т-150К. Пусковой механизм 350.03.010.11
1
1
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 350.03.010.11 | Пусковой механизм |
Загрузка ...
|
|
| 2 | 350.03.020.00 | Рукоятка |
Загрузка ...
|
|
| 3 | 350.03.001.20 | Вал |
Загрузка ...
|
|
| 4 | 350.03.002.10 | Шестерня |
Загрузка ...
|
|
| 5 | 350.03.003.10 | Пружина тормозная |
Загрузка ...
|
|
| 6 | 350.03.004.30 | Барабан |
Загрузка ...
|
|
| 7 | 350.03.005.21 | Крышка или 350.03.005.20 |
Загрузка ...
|
|
| 7 | 350.03.005.20 | Крышка или 350.03.005.21 |
Загрузка ...
|
|
| 8 | 350.03.006.10 | Пружина |
Загрузка ...
|
|
| 9 | 350.03.007.20 | Корпус или 350.03.007.21 |
Загрузка ...
|
|
| 9 | 350.03.007.21 | Корпус или 350.03.007.20 |
Загрузка ...
|
|
| 10 | 350.03.008.10 | Диск |
Загрузка ...
|
|
| 11 | 350.03.011.00 | Трос |
Загрузка ...
|
|
| 12 | 350.03.012.01 | Корпус тормозной пружины |
Загрузка ...
|
|
| 13 | 350.03.016.00 | Шайба замковая |
Загрузка ...
|
|
| 14 | 50-1024078Б | Кольцо запорное |
Загрузка ...
|
|
| 15 | 150-21307-2 | Пружина демпфера |
Загрузка ...
|
|
| 16 | Гайка М10.2.6.05 ГОСТ 5915-70 | Гайка М10.2.6.05 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | Штифт 8Пр2ах22 ГОСТ 3128-70 | Штифт 8Пр2ах22 ГОСТ 3128-70 |
Загрузка ...
|
|
| 18 | Подшипник 60201 ГОСТ 7242-70 | Подшипник 60201 ГОСТ 7242-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
