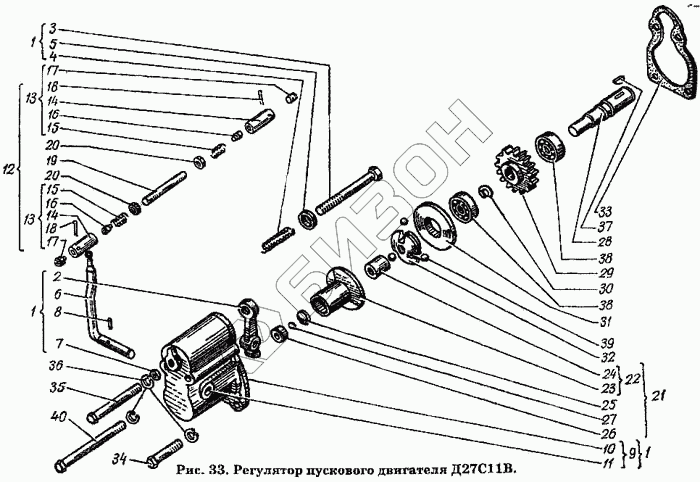

Графический каталог запасных частей к технике: ХТЗ Т-150К. Регулятор пускового двигателя Д27С11В
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д27С11В | Д27С11В | Регулятор пускового двигателя |
Загрузка ...
|
|
| 1 | Д27С12Г | Корпус регулятора или Д27С125 |
Загрузка ...
|
|
| 1 | Д27С125 | Корпус регулятора или Д27С12Г |
Загрузка ...
|
|
| 2 | Д27116Б | Рычаг регулятора |
Загрузка ...
|
|
| 3 | Д27118 | Болт специальный |
Загрузка ...
|
|
| 4 | Д27121А | Пружина регулятора |
Загрузка ...
|
|
| 5 | Д27122А-1 | Шайба пружины упорная |
Загрузка ...
|
|
| 6 | Д27124-1А | Рычаг регулятора внешний |
Загрузка ...
|
|
| 7 | Гайка М8.2.6.05 ГОСТ 2524-70 | Гайка М8.2.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 8 | Штифт 3х20 ГОСТ 3129-70 | Штифт 3х20 ГОСТ 3129-70 |
Загрузка ...
|
|
| 9 | Д27С13А | Корпус регулятора или Д27111Б |
Загрузка ...
|
|
| 9 | Д27111Б | Корпус регулятора или Д27С13А |
Загрузка ...
|
|
| 10 | Д27111-1 | Корпус регулятора |
Загрузка ...
|
|
| 11 | Д27114 | Втулка корпуса |
Загрузка ...
|
|
| 12 | Д27С15 | Тяга регулятора |
Загрузка ...
|
|
| 13 | Д27С16 | Муфта |
Загрузка ...
|
|
| 14 | Д27126 | Корпус муфты |
Загрузка ...
|
|
| 15 | Д27127 | Пружина муфты |
Загрузка ...
|
|
| 16 | Д27128 | Подшипник шаровой головки |
Загрузка ...
|
|
| 17 | Д27129 | Пробка муфты |
Загрузка ...
|
|
| 18 | Шплинт 2х20-005 ГОСТ 397-66 | Шплинт 2х20-005 ГОСТ 397-66 |
Загрузка ...
|
|
| 19 | Д27130 | Тяга регулятора |
Загрузка ...
|
|
| 20 | Гайка М6.2.605 ГОСТ 6915-70 | Гайка М6.2.605 ГОСТ 6915-70 |
Загрузка ...
|
|
| 21 | Диск регулятора | Диск регулятора |
Загрузка ...
|
|
| 22 | Д27С14 | Диск регулятора со втулкой |
Загрузка ...
|
|
| 23 | Д27106 | Диск регулятора |
Загрузка ...
|
|
| 24 | Д27107 | Втулка |
Загрузка ...
|
|
| 25 | Д27108 | Шайба подвижного диска |
Загрузка ...
|
|
| 26 | Д27109 | Тарелка шарика регулятора |
Загрузка ...
|
|
| 27 | Шарик VI 10мм Р ГОСТ 3722-60 | Шарик VI 10мм Р ГОСТ 3722-60 |
Загрузка ...
|
|
| 28 | Д27101 | Вал регулятора |
Загрузка ...
|
|
| 29 | Д27102А | Шестерня привода регулятора |
Загрузка ...
|
|
| 30 | Д27103 | Кольцо стопорное |
Загрузка ...
|
|
| 31 | Д27104 | Шайба упорная |
Загрузка ...
|
|
| 32 | Д27105-1 | Диск ведущий |
Загрузка ...
|
|
| 33 | Д27110А | Прокладка корпуса регулятора |
Загрузка ...
|
|
| 34 | Болт М8,2х45,56.05 ГОСТ 7795-70 | Болт М8,2х45,56.05 ГОСТ 7795-70 |
Загрузка ...
|
|
| 35 | Болт М8,2х95.56.05 ГОСТ 7795-70 | Болт М8,2х95.56.05 ГОСТ 7795-70 |
Загрузка ...
|
|
| 36 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 37 | Шпонка сегментная 4х6,5 ГОСТ 8795-68 | Шпонка сегментная 4х6,5 ГОСТ 8795-68 |
Загрузка ...
|
|
| 38 | Шарикоподшипник 202 ГОСТ 8338-57 | Шарикоподшипник 202 ГОСТ 8338-57 |
Загрузка ...
|
|
| 39 | Шарик VI 11мм Р ГОСТ 3722-60 | Шарик VI 11мм Р ГОСТ 3722-60 |
Загрузка ...
|
|
| 40 | Болт М8.2х115,56.05 | Болт М8.2х115,56.05 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
