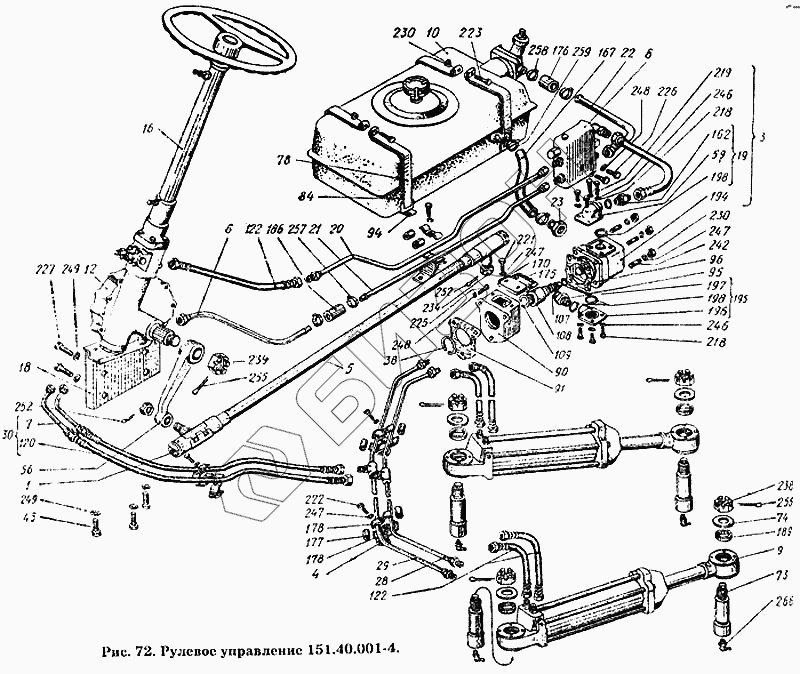

Графический каталог запасных частей к технике: ХТЗ Т-150К. Рулевое управление 151.40.001-4
1
3
4
5
6
7
8
9
10
12
16
18
19
20
21
22
23
28
29
30
38
43
56
59
73
74
78
84
90
91
94
95
96
107
108
109
120
122
122
162
167
170
175
176
177
178
178
186
189
194
195
196
197
198
198
198
198
198
218
218
218
219
219
221
221
222
222
223
225
226
227
230
230
234
234
238
242
246
246
246
247
247
247
247
248
248
248
249
249
252
252
255
255
255
257
258
259
266
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.40.001-4 | 151.40.001-4 | Рулевое управление в сборе |
Загрузка ...
|
|
| 1 | 151.40.022-2 | Тяга в сборе |
Загрузка ...
|
|
| 3 | 151.40.026-1 | Насос в сборе |
Загрузка ...
|
|
| 4 | 151.40.027-1 | Кронштейн трубок в сборе |
Загрузка ...
|
|
| 5 | 151.40.028-1 | Кронштейн в сборе |
Загрузка ...
|
|
| 6 | 151.40.029-1 | Труба сливная передняя в сборе |
Загрузка ...
|
|
| 7 | 151.40.032-3 | Труба от распределителя верхняя в сборе |
Загрузка ...
|
|
| 8 | 151.40.039-1 | Клапан расхода в сборе |
Загрузка ...
|
|
| 9 | 151.40.040-3 | Гидроцилиндр в споре |
Загрузка ...
|
|
| 10 | 151.40.044-4 | Бак гидросистемы в сборе |
Загрузка ...
|
|
| 12 | 151.40.051-1 | Рулевой механизм в сборе |
Загрузка ...
|
|
| 16 | 151.40.056-1 | Колонка рулевого управления в сборе |
Загрузка ...
|
|
| 18 | 151.40.058 | Кронштейн рулевого механизма в сборе |
Загрузка ...
|
|
| 19 | 151.40.061-1 | Муфта угловая в сборе |
Загрузка ...
|
|
| 20 | 151.40.063-2 | Труба от клапана к золотнику в сборе |
Загрузка ...
|
|
| 21 | 151.40.064-2 | Труба сливная в сборе |
Загрузка ...
|
|
| 22 | 151.40.065 | Труба от клапана к фильтру в сборе |
Загрузка ...
|
|
| 23 | 151.40.066 | Труба от бака к насосу в сборе |
Загрузка ...
|
|
| 28 | 151.40.074 | Труба верхняя в сборе |
Загрузка ...
|
|
| 29 | 151.40.075 | Труба нижняя в сборе |
Загрузка ...
|
|
| 30 | 151.40.076 | Труба со шлангом в сборе |
Загрузка ...
|
|
| 38 | 151.40.148 | Кольцо 1В72 ГОСТ 13841-68 |
Загрузка ...
|
|
| 43 | 151.40.183 | Болт 3М14.3х25.109 ГОСТ 7798-70 |
Загрузка ...
|
|
| 56 | 151.40.216-1 | Сошка рулевого управления |
Загрузка ...
|
|
| 59 | 151.40.226 | Муфта угловая |
Загрузка ...
|
|
| 73 | 151.40.278 | Палец |
Загрузка ...
|
|
| 74 | 151.40.296 | Шайба 36-015 ГОСТ 11371-68 |
Загрузка ...
|
|
| 78 | 151.57.036-2 | Лента крепления бака передняя в сборе |
Загрузка ...
|
|
| 84 | 151.57.147-1 | Прокладка верхняя |
Загрузка ...
|
|
| 90 | 151.57.201-1 | Корпус привода гидронасоса |
Загрузка ...
|
|
| 91 | 151.57.206-1 | Прокладка |
Загрузка ...
|
|
| 94 | 151.57.246 | Прокладка |
Загрузка ...
|
|
| 95 | 151.57.272 | Кольцо 1Б25 ГОСТ 13940-68 |
Загрузка ...
|
|
| 96 | 151.57.275 | Прокладка |
Загрузка ...
|
|
| 107 | 150.53.131-1 | Втулка муфты |
Загрузка ...
|
|
| 108 | 150.53.132 | Муфта предохранительная |
Загрузка ...
|
|
| 109 | 150.53.133 | Кольцо упорное |
Загрузка ...
|
|
| 120 | 150.61.010 | Рукав высокого давления П-3000 диаметр 16 |
Загрузка ...
|
|
| 122 | 125.40.046-1 | Шланг в сборе |
Загрузка ...
|
|
| 162 | 125.40.242 | Штуцер насоса |
Загрузка ...
|
|
| 167 | 125.40.255 | Шланг заборный |
Загрузка ...
|
|
| 170 | 125.40.336 | Крышка |
Загрузка ...
|
|
| 175 | 125.57.207 | Прокладка |
Загрузка ...
|
|
| 176 | 125.57.208 | Шланг |
Загрузка ...
|
|
| 177 | 74.54.435 | Труба резиновая |
Загрузка ...
|
|
| 178 | 74.54.437 | Зажим |
Загрузка ...
|
|
| 186 | 8.24.143 | Шланг |
Загрузка ...
|
|
| 189 | 700А.34.00.013 | Втулка |
Загрузка ...
|
|
| 194 | НШ32-Л-2 | Насос шестеренный НШ32-Л-2 ГОСТ 8753-71 |
Загрузка ...
|
|
| 195 | НШ32-0303004В | Муфта угловая в сборе |
Загрузка ...
|
|
| 196 | НШ32-0303035В | Муфта угловая |
Загрузка ...
|
|
| 197 | НШ32-0303036В | Штуцер |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 218 | Болт М8-6gх25.66 ГОСТ 7796-70 | Болт М8-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 218 | Болт М8-6gх25.66 ГОСТ 7796-70 | Болт М8-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 219 | Болт М8-6gх55.66 ГОСТ 7795-70 | Болт М8-6gх55.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 219 | Болт М8-6gх55.66 ГОСТ 7795-70 | Болт М8-6gх55.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 221 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 221 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 222 | Болт М10-6gх30.66 ГОСТ 7796-70 | Болт М10-6gх30.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 222 | Болт М10-6gх30.66 ГОСТ 7796-70 | Болт М10-6gх30.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 223 | Болт М10-6gх65.66 ГОСТ 7795-70 | Болт М10-6gх65.66 ГОСТ 7795-70 |
Загрузка ...
|
|
| 225 | Болт М12-6gх35.88 ГОСТ 7796-70 | Болт М12-6gх35.88 ГОСТ 7796-70 |
Загрузка ...
|
|
| 226 | Болт М12-6gх70.88.35 ГОСТ 7795-70 | Болт М12-6gх70.88.35 ГОСТ 7795-70 |
Загрузка ...
|
|
| 227 | Болт М14-6gх35.88.35 ГОСТ 7796-70 | Болт М14-6gх35.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 230 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 230 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 234 | Гайка М16-6Н.8 ГОСТ 5933-62 | Гайка М16-6Н.8 ГОСТ 5933-62 |
Загрузка ...
|
|
| 238 | Гайка М36х3-6Н.8 ГОСТ 5933-62 | Гайка М36х3-6Н.8 ГОСТ 5933-62 |
Загрузка ...
|
|
| 242 | Шпилька БМ10 То/6gх25(12/18)66 ГОСТ 1176 | Шпилька БМ10 То/6gх25(12/18)66 ГОСТ 11765-66 |
Загрузка ...
|
|
| 244 | Шпилька БМ12х1,75/1,5 То/6gх130(15/26)66 | Шпилька БМ12х1,75/1,5 То/6gх130(15/26)66 ГОСТ 11765-66 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 246 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 248 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 248 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 249 | ГКН.3М36 | Гайка |
Загрузка ...
|
|
| 252 | Шплинт 4х32 ГОСТ 397-66 | Шплинт 4х32 ГОСТ 397-66 |
Загрузка ...
|
|
| 255 | Шплинт 6,3х50 ГОСТ 397-66 | Шплинт 6,3х50 ГОСТ 397-66 |
Загрузка ...
|
|
| 255 | Шплинт 6,3х50 ГОСТ 397-66 | Шплинт 6,3х50 ГОСТ 397-66 |
Загрузка ...
|
|
| 257 | ХСВ-26 | Хомутик стяжной винтовой |
Загрузка ...
|
|
| 258 | ХСВ-35 | Хомутик стяжной |
Загрузка ...
|
|
| 259 | ХСВ-43 | Хомутик стяжной |
Загрузка ...
|
|
| 266 | Масленка II-А-90 ГОСТ 1303-56 | Масленка II-А-90 ГОСТ 1303-56 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
