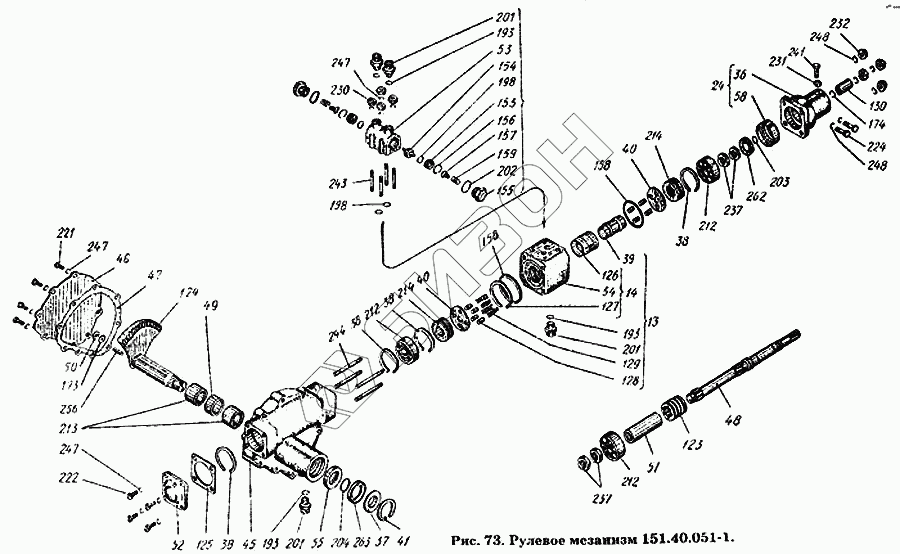

Графический каталог запасных частей к технике: ХТЗ Т-150К. Рулевой механизм 151.40.051-1
13
14
24
36
37
38
38
38
38
39
40
40
41
45
46
47
48
49
50
51
52
53
54
55
58
123
124
125
126
127
128
129
130
154
155
155
156
157
158
158
159
173
174
193
193
193
198
198
198
198
198
198
201
201
201
201
202
203
204
212
212
212
213
214
214
221
221
222
222
224
230
230
231
232
237
237
241
243
247
247
247
247
248
248
256
262
263
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12 | 151.40.051-1 | Рулевой механизм в сборе |
Загрузка ...
|
|
| 13 | 151.40.053 | Распределитель в сборе |
Загрузка ...
|
|
| 14 | 151.40.054 | Корпус золотника в сборе |
Загрузка ...
|
|
| 15 | 151.40.055 | Клапан запорный в сборе |
Загрузка ...
|
|
| 24 | 151.40.067 | Крышка верхняя в сборе |
Загрузка ...
|
|
| 36 | 151.40.104-1 | Крышка верхняя |
Загрузка ...
|
|
| 37 | 151.40.147 | Шайба упорная |
Загрузка ...
|
|
| 38 | 151.40.148 | Кольцо 1В72 ГОСТ 13841-68 |
Загрузка ...
|
|
| 39 | 151.40.150 | Золотник |
Загрузка ...
|
|
| 40 | 151.40.152 | Кольцо подвижное плунжеров |
Загрузка ...
|
|
| 41 | 151.40.153-1 | Кольцо Б68 ГОСТ 13У43-68 |
Загрузка ...
|
|
| 45 | 151.40.201А | Картер рулевого механизма |
Загрузка ...
|
|
| 46 | 151.40.202А | Крышка картера боковая |
Загрузка ...
|
|
| 47 | 151.40.203 | Прокладка картера боковая |
Загрузка ...
|
|
| 48 | 151.40.204-1 | Вал рулевого механизма |
Загрузка ...
|
|
| 49 | 151.40.205 | Втулка распорная подшипников |
Загрузка ...
|
|
| 50 | 151.40.206 | Кольцо сектора упорное |
Загрузка ...
|
|
| 51 | 151.40.207 | Труба |
Загрузка ...
|
|
| 52 | 151.40.208 | Крышка корпуса нижняя |
Загрузка ...
|
|
| 53 | 151.40.211А | Корпус запорного клапана |
Загрузка ...
|
|
| 54 | 151.40.212 | Корпус золотника |
Загрузка ...
|
|
| 55 | 151.40.213 | Стакан уплотнения |
Загрузка ...
|
|
| 58 | 151.40.224-1 | Втулка крышки |
Загрузка ...
|
|
| 123 | 125.40.104 | Червяк рулевого управления |
Загрузка ...
|
|
| 124 | 125.40.105 | Сектор рулевого управления |
Загрузка ...
|
|
| 125 | 125.40.111 | Прокладка верхней крышки |
Загрузка ...
|
|
| 126 | 125.40.113 | Втулка золотника |
Загрузка ...
|
|
| 127 | 125.40.115А | Кольцо упорное |
Загрузка ...
|
|
| 128 | 125.40.116А | Плунжер |
Загрузка ...
|
|
| 129 | 125.40.117 | Пружина плунжера |
Загрузка ...
|
|
| 130 | 125.40.123-1 | Втулка шлицевая |
Загрузка ...
|
|
| 153 | 125.40.229 | Гнездо клапана |
Загрузка ...
|
|
| 154 | 125.40.230 | Плунжер |
Загрузка ...
|
|
| 155 | 125.40.231 | Пробка |
Загрузка ...
|
|
| 156 | 125.40.233 | Кольцо упорное |
Загрузка ...
|
|
| 157 | 125.40.234 | Клапан |
Загрузка ...
|
|
| 158 | 125.40.235 | Кольцо уплотнительное |
Загрузка ...
|
|
| 159 | 125.40.236 | Пружина клапана |
Загрузка ...
|
|
| 173 | 125.40.387 | Шайба регулировочная |
Загрузка ...
|
|
| 174 | 125.40.405 | Кольцо упорное |
Загрузка ...
|
|
| 193 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 193 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 193 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 198 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 201 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 201 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 201 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 201 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 202 | Кольцо У-48х0-1 ГОСТ 9833-61 | Кольцо У-48х0-1 ГОСТ 9833-61 |
Загрузка ...
|
|
| 203 | Кольцо НI-32х25-2 ГОСТ 9833-61 | Кольцо НI-32х25-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 204 | Кольцо НI-52х45-2 ГОСТ 9833-61 | Кольцо НI-52х45-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 212 | Подшипник 2306К ГОСТ 8328-57 | Подшипник 2306К ГОСТ 8328-57 |
Загрузка ...
|
|
| 213 | Подшипник 943/45 ГОСТ 4060-60 | Подшипник 943/45 ГОСТ 4060-60 |
Загрузка ...
|
|
| 214 | Подшипник 8206К ГОСТ 6874-54 | Подшипник 8206К ГОСТ 6874-54 |
Загрузка ...
|
|
| 221 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 221 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 222 | Болт М10-6gх30.66 ГОСТ 7796-70 | Болт М10-6gх30.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 222 | Болт М10-6gх30.66 ГОСТ 7796-70 | Болт М10-6gх30.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 224 | Болт А12-6gх35.88.35 ГОСТ 7796-70 | Болт А12-6gх35.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 230 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 230 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 231 | Гайка М12-6Н.8 ГОСТ 5927-70 | Гайка М12-6Н.8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 232 | Гяйка М12х1,25-6Н.8 ГОСТ 5927-70 | Гяйка М12х1,25-6Н.8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 237 | Гайка М27х1,5-6Н.8 ГОСТ 11871-66 | Гайка М27х1,5-6Н.8 ГОСТ 11871-66 |
Загрузка ...
|
|
| 241 | Винт М12-6gх35.66 ГОСТ 1481-64 | Винт М12-6gх35.66 ГОСТ 1481-64 |
Загрузка ...
|
|
| 243 | Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 1176 | Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 11765-66 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 248 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 248 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 256 | Штифт 8Пр2/2ах20 ГОСТ 3128-70 | Штифт 8Пр2/2ах20 ГОСТ 3128-70 |
Загрузка ...
|
|
| 262 | Манжета 1-25х42-1 ГОСТ 8752-70 | Манжета 1-25х42-1 ГОСТ 8752-70 |
Загрузка ...
|
|
| 263 | Манжета 1-45х65-1 ГОСТ 8752-70 | Манжета 1-45х65-1 ГОСТ 8752-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
