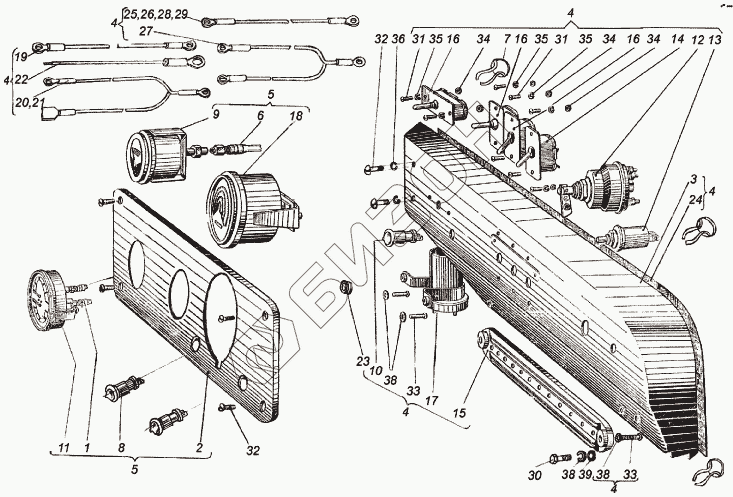

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Электрооборудование и приборы
/75.gif)
1
2
3
4
4
4
4
4
4
5
5
6
6
6
7
10
11
12
13
14
14
15
16
16
16
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
34
35
35
35
36
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.48.042-1 | Трубка манометра воздуха в сборе |
Загрузка ...
|
|
| 2 | 151.48.046-3 | Панель приборов в сборе |
Загрузка ...
|
|
| 3 | 151.48.051-2 | Панель правая в сборе |
Загрузка ...
|
|
| 4 | 151.48.052-3 | Панель |
Загрузка ...
|
|
| 5 | 151.48.078 | Панель приборов |
Загрузка ...
|
|
| 5 | 151.48.078-02 | Панель приборов |
Загрузка ...
|
|
| 6 | 150.48.042-2 | Трубка манометра |
Загрузка ...
|
|
| 7 | 75.45.029 | Скрепка |
Загрузка ...
|
|
| 8 | 12.3803010 | Контрольная лампа |
Загрузка ...
|
|
| 9 | 18.380010 | Указатель давления масла |
Загрузка ...
|
|
| 10 | 121.3803010 | Фонарь контрольной лампы |
Загрузка ...
|
|
| 11 | 1102.3830010 | Манометр |
Загрузка ...
|
|
| 12 | ВК316Б.3708.000 | Выключатель свечей накаливания и стартера |
Загрузка ...
|
|
| 13 | BK322.3710.000 | Включатель |
Загрузка ...
|
|
| 14 | ВТ13-25-1212-30У3 | Выключатель |
Загрузка ...
|
|
| 14 | 4602.3710.010 | Выключатель |
Загрузка ...
|
|
| 15 | ПС12-3723000 | Панель соединительная двенадцатиклеммная ПС12 |
Загрузка ...
|
|
| 16 | ПТ18-25-2312-30У3 | Переключатель |
Загрузка ...
|
|
| 16 | 5102.3709.010 | Переключатель |
Загрузка ...
|
|
| 17 | РС410М-3726010 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 18 | ТЭСМ-1К | Тахометр |
Загрузка ...
|
|
| 18 | ТЭСМ-1Х | Тахометр |
Загрузка ...
|
|
| 18 | ТЭСМ-1Я | Тахометр |
Загрузка ...
|
|
| 19 | 151.48.414 | Провод |
Загрузка ...
|
|
| 20 | 151.48.415-3 | Провод |
Загрузка ...
|
|
| 21 | 151.48.416-3 | Провод |
Загрузка ...
|
|
| 22 | 151.48.422-1 | Провод |
Загрузка ...
|
|
| 23 | 14.48.393 | Втулка |
Загрузка ...
|
|
| 24 | 150.48.247 | Экран |
Загрузка ...
|
|
| 25 | 150.48.403-1 | Провод |
Загрузка ...
|
|
| 26 | 150.48.404-2 | Провод |
Загрузка ...
|
|
| 27 | 150.48.413 | Провод |
Загрузка ...
|
|
| 28 | 150.48.427-1 | Провод |
Загрузка ...
|
|
| 29 | 150.48.428-1 | Провод |
Загрузка ...
|
|
| 30 | М8х12.7796 | Болт |
Загрузка ...
|
|
| 31 | М4х8.17473 | Винт |
Загрузка ...
|
|
| 32 | М6х12.17473 | Винт |
Загрузка ...
|
|
| 33 | М6х18.17473 | Винт |
Загрузка ...
|
|
| 34 | М4.5915 | Гайка |
Загрузка ...
|
|
| 35 | 465Г.6402 | Шайба |
Загрузка ...
|
|
| 36 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 37 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 38 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 39 | 8.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
