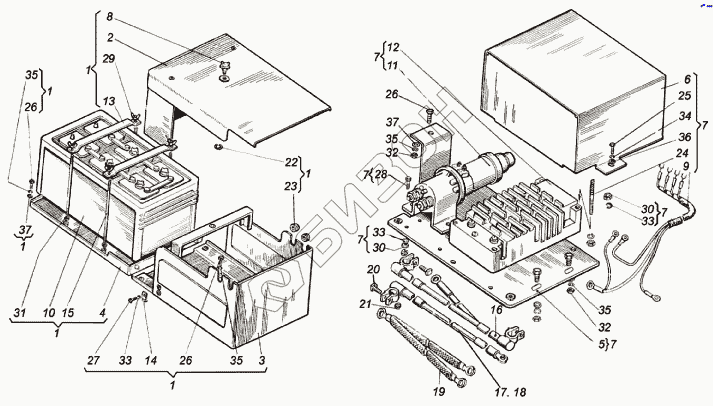

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Электрооборудование и приборы
/74.gif)
1
1
1
1
1
1
2
3
4
5
6
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
30
31
32
32
33
33
33
34
35
35
35
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.48.020 | Контейнер с батареей |
Загрузка ...
|
|
| 2 | 151.48.022 | Крышка |
Загрузка ...
|
|
| 3 | 151.48.023 | Контейнер |
Загрузка ...
|
|
| 4 | 151.48.026 | Поддон |
Загрузка ...
|
|
| 5 | 151.48.048-01 | Кронштейн |
Загрузка ...
|
|
| 6 | 151.48.049 | Крышка |
Загрузка ...
|
|
| 7 | 151.48.050-1-01 | Преобразователь напряжения |
Загрузка ...
|
|
| 7 | 151.48.050-1-02 | Преобразователь напряжения |
Загрузка ...
|
|
| 8 | 74.47.082 | Кнопка в сборе |
Загрузка ...
|
|
| 9 | 156А.48.059 | Жгут |
Загрузка ...
|
|
| 10 | 6СТ190А(ФЯ3.552.035) | Аккумуляторная батарея |
Загрузка ...
|
|
| 11 | 1300.3737.000 | Выключатель |
Загрузка ...
|
|
| 12 | ПН-15ДИА800239.003 | Преобразователь напряжения |
Загрузка ...
|
|
| 13 | 151.48.306 | Планка |
Загрузка ...
|
|
| 14 | 151.48.339 | Упор |
Загрузка ...
|
|
| 15 | 151.48.310 | Шпилька |
Загрузка ...
|
|
| 16 | 151.48.407-1 | Провод |
Загрузка ...
|
|
| 17 | 151.48.408-1 | Провод |
Загрузка ...
|
|
| 18 | 151.48.409-1 | Провод |
Загрузка ...
|
|
| 19 | 151.48.464 | Провод |
Загрузка ...
|
|
| 20 | 14.48.360 | Болт |
Загрузка ...
|
|
| 21 | 14.48.361 | Гайка |
Загрузка ...
|
|
| 22 | 74.47.554 | Шайба стопорная |
Загрузка ...
|
|
| 23 | 125.48.233 | Втулка |
Загрузка ...
|
|
| 24 | 150.48.290 | Шпилька |
Загрузка ...
|
|
| 25 | М8х12.7796 | Болт |
Загрузка ...
|
|
| 26 | М10x16.7796 | Болт |
Загрузка ...
|
|
| 27 | М6х12.7798 | Болт |
Загрузка ...
|
|
| 28 | М6х16.7798 | Болт |
Загрузка ...
|
|
| 29 | М8.3032 | Гайка |
Загрузка ...
|
|
| 30 | М6.5915 | Гайка |
Загрузка ...
|
|
| 31 | М8.5915 | Гайка |
Загрузка ...
|
|
| 32 | М10.5915 | Гайка |
Загрузка ...
|
|
| 33 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 34 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 35 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 36 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 37 | 10.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
