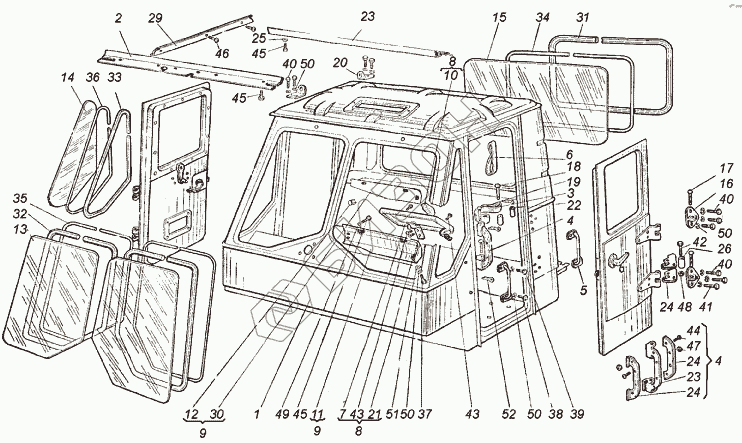

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Кабина
/67.gif)
151.45.001В-01
1
2
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
26
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
43
43
44
45
45
45
46
47
48
49
50
50
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.45.001В-01 | 151.45.001В-01 | Кабина |
Загрузка ...
|
|
| 1 | 151.45.011В-01 | Каркас |
Загрузка ...
|
|
| 2 | 150.45.017 | Облицовка передняя |
Загрузка ...
|
|
| 3 | 150.45.030-1 | Ограничитель открывания двери в сборе |
Загрузка ...
|
|
| 4 | 150.45.052-1 | Ручка в сборе |
Загрузка ...
|
|
| 5 | 150.45.057-4 | Поручень |
Загрузка ...
|
|
| 6 | 150.45.064-1 | Ремень |
Загрузка ...
|
|
| 7 | 150.45.065-1 | Крышка |
Загрузка ...
|
|
| 8 | 150.45.066-1 | Крышка |
Загрузка ...
|
|
| 9 | 150.45.075 | Щиток левый |
Загрузка ...
|
|
| 10 | 150.45.076 | Ручка в сборе |
Загрузка ...
|
|
| 11 | 150.45.088-2 | Панель приборов |
Загрузка ...
|
|
| 12 | 75.45.029 | Скрепка |
Загрузка ...
|
|
| 13 | 150.45.139Б | Стекло |
Загрузка ...
|
|
| 14 | 150.45.140Б | Стекло |
Загрузка ...
|
|
| 15 | 150.45.142Б | Стекло |
Загрузка ...
|
|
| 16 | 150.45.186-2 | Петля проема |
Загрузка ...
|
|
| 17 | 150.45.188-1 | Ось петли |
Загрузка ...
|
|
| 18 | 150.45.191А | Палец |
Загрузка ...
|
|
| 19 | 150.45.292-1А | Палец |
Загрузка ...
|
|
| 20 | 150.45.309 | Скоба |
Загрузка ...
|
|
| 21 | 150.45.329 | Защелка |
Загрузка ...
|
|
| 22 | 150.45.343 | Трубка |
Загрузка ...
|
|
| 23 | 150.45.408-1 | Ручка |
Загрузка ...
|
|
| 24 | 150.45.410-1Б | Накладка |
Загрузка ...
|
|
| 25 | 150.45.449 | Шайба специальная |
Загрузка ...
|
|
| 26 | 150.45.458 | Трубка распорная |
Загрузка ...
|
|
| 27 | 150.45.459-1 | Пружина фиксатора |
Загрузка ...
|
|
| 28 | 150.45.506 | Накладка задняя |
Загрузка ...
|
|
| 29 | 150.45.513-2 | Планка |
Загрузка ...
|
|
| 30 | 150.48.247 | Экран |
Загрузка ...
|
|
| 31 | 151К.45.487-06 | Уплотнитель |
Загрузка ...
|
|
| 32 | 151К.45.487-07 | Уплотнитель |
Загрузка ...
|
|
| 33 | 151К.45.487-08 | Уплотнитель |
Загрузка ...
|
|
| 34 | 151К.45.496-06 | Уплотнение |
Загрузка ...
|
|
| 35 | 151К.45.496-07 | Уплотнение |
Загрузка ...
|
|
| 36 | 151К.45.496-08 | Уплотнение |
Загрузка ...
|
|
| 37 | М8х12.7796 | Болт |
Загрузка ...
|
|
| 38 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 39 | 3М8х16.7796 | Болт |
Загрузка ...
|
|
| 40 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 41 | 3М8х20.7796 | Болт |
Загрузка ...
|
|
| 42 | М8x65.7795 | Болт |
Загрузка ...
|
|
| 43 | М5х8.17473 | Винт |
Загрузка ...
|
|
| 44 | М5х18.17473 | Винт |
Загрузка ...
|
|
| 45 | М6х12.17475 | Винт |
Загрузка ...
|
|
| 46 | М6х16.17475 | Винт |
Загрузка ...
|
|
| 47 | М5.5927 | Гайка |
Загрузка ...
|
|
| 48 | М8.5915 | Гайка |
Загрузка ...
|
|
| 49 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 50 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 51 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 52 | 2x12.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
