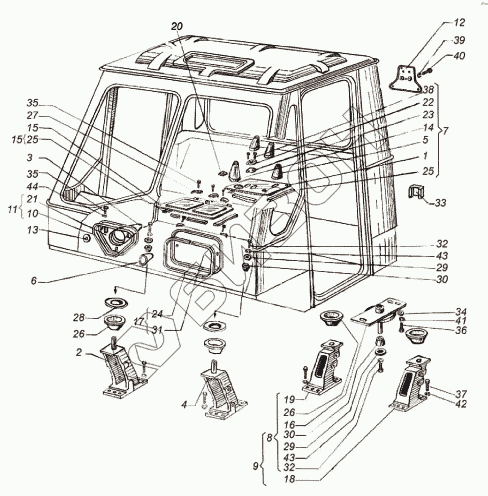

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Кабина
/68.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
29
30
30
31
32
32
33
34
35
35
36
37
38
39
40
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.45.016 | Крышка пола задняя в сборе |
Загрузка ...
|
|
| 2 | 151.45.018-3А | Кронштейн |
Загрузка ...
|
|
| 3 | 151.45.020-2 | Чехол |
Загрузка ...
|
|
| 4 | 151.45.023-3А | Кронштейн |
Загрузка ...
|
|
| 5 | 151.45.026-1 | Чехол уплотнения рычага КПП в сборе |
Загрузка ...
|
|
| 6 | 151.45.028 | Уплотнитель рычага КПП в сборе |
Загрузка ...
|
|
| 7 | 151.45.030 | Крышка пола в сборе |
Загрузка ...
|
|
| 8 | 151.45.034А | Кронштейн |
Загрузка ...
|
|
| 9 | 151.45.035А | Кронштейн |
Загрузка ...
|
|
| 10 | 151.45.038 | Уплотнитель |
Загрузка ...
|
|
| 11 | 151.45.039-1 | Крышка |
Загрузка ...
|
|
| 12 | 151.45.040 | Кронштейн |
Загрузка ...
|
|
| 13 | 125.45.039 | Уплотнитель педали |
Загрузка ...
|
|
| 14 | 150.45.053-2 | Чехол уплотнения рычага КПП в сборе |
Загрузка ...
|
|
| 15 | 150.45.068-2 | Крышка пола |
Загрузка ...
|
|
| 16 | 150.45.096А | Планка |
Загрузка ...
|
|
| 17 | 150.45.097 | Крышка |
Загрузка ...
|
|
| 18 | 151.45.115-3 | Кронштейн задний |
Загрузка ...
|
|
| 19 | 151.45.115-3-01 | Кронштейн задний |
Загрузка ...
|
|
| 20 | 15145.118 | Прокладка |
Загрузка ...
|
|
| 21 | 151.45.139-1 | Крышка |
Загрузка ...
|
|
| 22 | 150.45.162-1 | Крышка люка пола |
Загрузка ...
|
|
| 23 | 150.45.163-1 | Прокладка люка пола |
Загрузка ...
|
|
| 24 | 150.45.197А-06 | Уплотнитель |
Загрузка ...
|
|
| 25 | 150.45.197А-08 | Уплотнитель |
Загрузка ...
|
|
| 26 | 150.45.216-2 | Амортизатор опоры |
Загрузка ...
|
|
| 27 | 150.45.255 | Зажим |
Загрузка ...
|
|
| 28 | 150.45.289-5-02 | Шайба |
Загрузка ...
|
|
| 29 | 150.45.421-1 | Шайба |
Загрузка ...
|
|
| 30 | 150.45.435 | Буфер |
Загрузка ...
|
|
| 31 | 150.45.463 | Крышка |
Загрузка ...
|
|
| 32 | 150.31.223 | Болт |
Загрузка ...
|
|
| 33 | 150.50.109А | Прокладка под бак |
Загрузка ...
|
|
| 34 | ШШс-11x30x4 | Шайба |
Загрузка ...
|
|
| 35 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 36 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 37 | М12x35.7796 | Болт |
Загрузка ...
|
|
| 38 | М6х16.7798 | Болт |
Загрузка ...
|
|
| 39 | М6х12.17473 | Винт |
Загрузка ...
|
|
| 40 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 41 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 42 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 43 | 1465Г6402 | Шайба |
Загрузка ...
|
|
| 44 | 8.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
