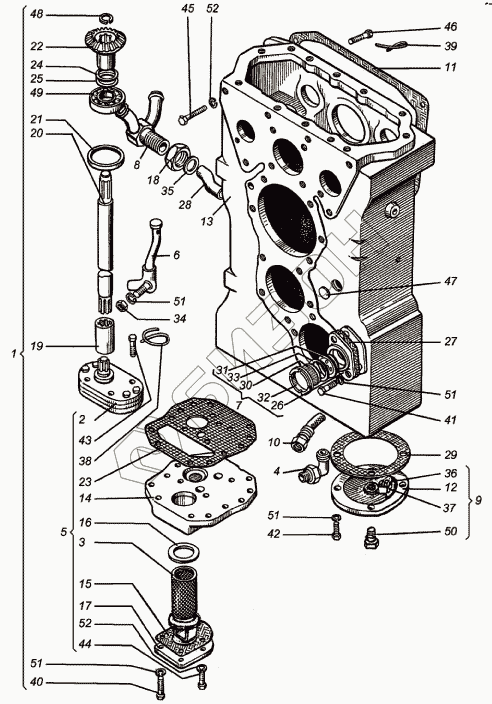

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Коробка передач
/44.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.37.031-8 | Коробка раздаточная |
Загрузка ...
|
|
| 2 | 151.37.032-1 | Насос |
Загрузка ...
|
|
| 3 | 151.37.048-4Б | Каркас заборника |
Загрузка ...
|
|
| 4 | 151.37.065 | Угольник ввертной в сборе |
Загрузка ...
|
|
| 5 | 151.37.072-2А | Насос с крышкой |
Загрузка ...
|
|
| 6 | 151.37.073А | Трубка |
Загрузка ...
|
|
| 7 | 151.37.074-1А | Окно |
Загрузка ...
|
|
| 8 | 151.37.079-1 | Штуцер |
Загрузка ...
|
|
| 9 | 151.37.096 | Крышка |
Загрузка ...
|
|
| 10 | 150.08.023Б-01 | Шланг |
Загрузка ...
|
|
| 11 | 151.37.241 | Прокладка корпуса |
Загрузка ...
|
|
| 12 | 151.37.279 | Крышка |
Загрузка ...
|
|
| 13 | 151.37.301-5 | Корпус |
Загрузка ...
|
|
| 14 | 151.37.333-1 | Крышка |
Загрузка ...
|
|
| 15 | 151.37.343 | Прокладка |
Загрузка ...
|
|
| 16 | 15137346 | Кольцо |
Загрузка ...
|
|
| 17 | 151.37.347 | Крышка |
Загрузка ...
|
|
| 18 | 151.37.354 | Гайка |
Загрузка ...
|
|
| 19 | 151.37.406 | Втулка |
Загрузка ...
|
|
| 20 | 151.37.407 | Вал привода насоса |
Загрузка ...
|
|
| 21 | 151.37.436 | Кольцо |
Загрузка ...
|
|
| 22 | 151.37.483-2 | Шестерня |
Загрузка ...
|
|
| 23 | 151.37.538-1 | Прокладка |
Загрузка ...
|
|
| 24 | 151.37.545 | Шайба регулировочная |
Загрузка ...
|
|
| 25 | 151.37.545-01 | Шайба |
Загрузка ...
|
|
| 26 | 151.37.548-2 | Крышка |
Загрузка ...
|
|
| 27 | 151.37.549-1 | Прокладка |
Загрузка ...
|
|
| 28 | 151.37.561 | Труба слива |
Загрузка ...
|
|
| 29 | 125.37.330 | Прокладка |
Загрузка ...
|
|
| 30 | 150.57.181-1 | Стекло смотровое |
Загрузка ...
|
|
| 31 | 150.57.182-1 | Экран |
Загрузка ...
|
|
| 32 | 150.57.183 | Гайка |
Загрузка ...
|
|
| 33 | 150.57.196-1 | Кольцо |
Загрузка ...
|
|
| 34 | ГПШ-М10х1 | Гайка |
Загрузка ...
|
|
| 35 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 36 | ПММ-3-39 | Магнит |
Загрузка ...
|
|
| 37 | ПММ-4-39 | Скоба |
Загрузка ...
|
|
| 38 | ПЖ-1,6x300 | Проволока |
Загрузка ...
|
|
| 39 | ПЖ-1,6x640 | Проволока |
Загрузка ...
|
|
| 40 | М10x65.7795 | Болт |
Загрузка ...
|
|
| 41 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 42 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 43 | 3М12х65.7795 | Болт |
Загрузка ...
|
|
| 44 | М12x25.7796 | Болт |
Загрузка ...
|
|
| 45 | М12x40.7796 | Болт |
Загрузка ...
|
|
| 46 | 3М12х50.7796 | Болт |
Загрузка ...
|
|
| 47 | 26.3111 | Заглушка |
Загрузка ...
|
|
| 48 | 1С20.13941 | Кольцо |
Загрузка ...
|
|
| 49 | 206.8338 | Подшипник |
Загрузка ...
|
|
| 50 | "КГ3/8""" | Пробка |
Загрузка ...
|
|
| 51 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 52 | 1265Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
