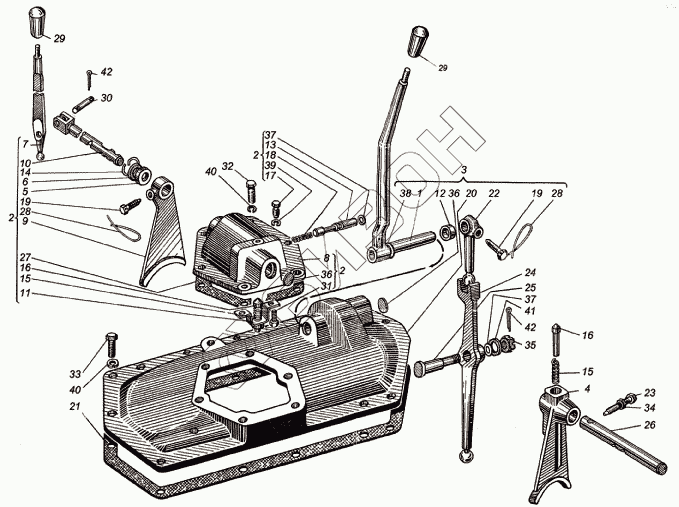

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Коробка передач
/45.gif)
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
36
37
37
38
39
40
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.37.055-1 | Рычаг включения в сборе |
Загрузка ...
|
|
| 2 | 151.37.075-1 | Крышка вала отбора мощности в сборе |
Загрузка ...
|
|
| 3 | 151.37.077 | Крышка раздаточной коробки в сборе |
Загрузка ...
|
|
| 4 | 151.37.364 | Вилка включения переднего моста |
Загрузка ...
|
|
| 5 | 151.37.382 | Кольцо |
Загрузка ...
|
|
| 6 | 151.37.383 | Шайба |
Загрузка ...
|
|
| 7 | 151.37.398 | Рычаг |
Загрузка ...
|
|
| 8 | 151.37.427 | Корпус управления ВОМ |
Загрузка ...
|
|
| 9 | 151.37.428 | Вилка включения ВОМ |
Загрузка ...
|
|
| 10 | 151.37.429-1 | Валик включения ВОМ |
Загрузка ...
|
|
| 11 | 151.37.443 | Колпачок |
Загрузка ...
|
|
| 12 | 151.37.552 | Втулка |
Загрузка ...
|
|
| 13 | 15137.566 | Стопор |
Загрузка ...
|
|
| 14 | 7.37.247А | Кольцо |
Загрузка ...
|
|
| 15 | 125.37.153 | Пружина фиксатора |
Загрузка ...
|
|
| 16 | 125.37.154 | Фиксатор |
Загрузка ...
|
|
| 17 | 125.37.270 | Винт установочный |
Загрузка ...
|
|
| 18 | 125.37.272 | Пружина |
Загрузка ...
|
|
| 19 | 125.37.299 | Болт стопорный |
Загрузка ...
|
|
| 20 | 125.37.302-2 | Крышка раздаточной коробки |
Загрузка ...
|
|
| 21 | 125.37.342 | Прокладка крышки |
Загрузка ...
|
|
| 22 | 125.37.355 | Рычаг переходной |
Загрузка ...
|
|
| 23 | 125.37.358 | Болт стопорный |
Загрузка ...
|
|
| 24 | 125.37.424 | Рычаг двуплечий |
Загрузка ...
|
|
| 25 | 125.37.425 | Ось |
Загрузка ...
|
|
| 26 | 125.37.426-1 | Валик включения |
Загрузка ...
|
|
| 27 | 125.37.430-1 | Прокладка |
Загрузка ...
|
|
| 28 | ПЖ-1,6x300 | Проволока |
Загрузка ...
|
|
| 29 | А13.05.000А | Рукоятка |
Загрузка ...
|
|
| 30 | А07-16 | Ось крышки |
Загрузка ...
|
|
| 31 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 32 | М10x65.7795 | Болт |
Загрузка ...
|
|
| 33 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 34 | М10.5915 | Гайка |
Загрузка ...
|
|
| 35 | М14х1,5.5933 | Гайка |
Загрузка ...
|
|
| 36 | 26.3111 | Заглушка |
Загрузка ...
|
|
| 37 | 012-016-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 38 | 014-018-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 39 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 40 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 41 | 14.04.11371 | Шайба |
Загрузка ...
|
|
| 42 | 2x16.397 | Шплинт |
Загрузка ...
|
|
| 43 | 3,2x25.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
