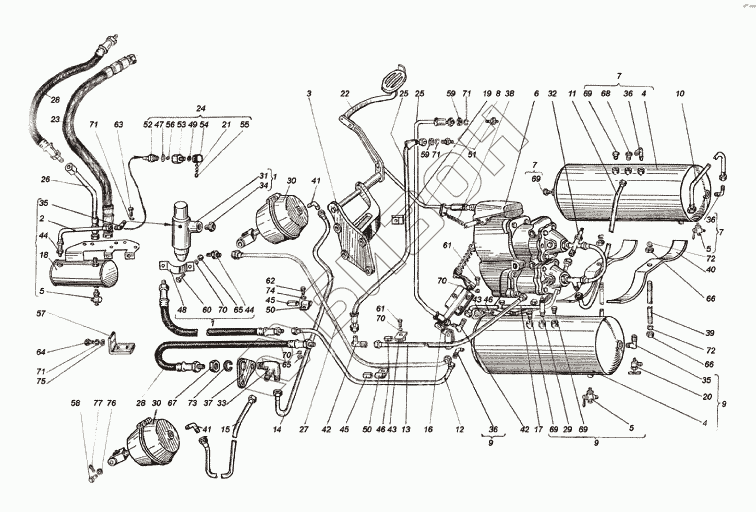

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Пневмосистема
/98.gif)
172.64.001-1
151.64.001-6
173.64.001-02
1
1
1
2
3
4
4
5
5
5
6
7
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
30
30
31
32
33
34
35
35
36
36
36
37
38
39
40
41
41
42
42
43
44
44
45
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
59
60
61
61
62
63
64
65
65
66
66
67
68
69
69
69
70
70
70
70
71
71
71
71
72
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 172.64.001-1 | 172.64.001-1 | Пневмосистема |
Загрузка ...
|
|
| 151.64.001-6 | 151.64.001-6 | Пневмосистема |
Загрузка ...
|
|
| 173.64.001-02 | 173.64.001-02 | Пневмосистема |
Загрузка ...
|
|
| 1 | 151.64.010 | Регулятор давления |
Загрузка ...
|
|
| 1 | 151.64.010-01 | Регулятор давления |
Загрузка ...
|
|
| 2 | 151.64.011 | Труба |
Загрузка ...
|
|
| 3 | 151.64.013-1Б | Кронштейн |
Загрузка ...
|
|
| 4 | 151.64.022А | Корпус воздушного баллона в сборе |
Загрузка ...
|
|
| 5 | 151.64.025 | Краник спускной Кр2А-1305010Г |
Загрузка ...
|
|
| 6 | 151.64.026-4 | Кран тормозной |
Загрузка ...
|
|
| 7 | 151.64.032-5 | Баллон |
Загрузка ...
|
|
| 8 | 151.64.034-4 | Тяга |
Загрузка ...
|
|
| 9 | 151.64.035-3-02 | Баллон |
Загрузка ...
|
|
| 10 | 151.64.037-8 | Труба |
Загрузка ...
|
|
| 11 | 151.64.040-13 | Труба |
Загрузка ...
|
|
| 12 | 151.64.041-8 | Труба |
Загрузка ...
|
|
| 13 | 151.64.048-7 | Труба |
Загрузка ...
|
|
| 14 | 151.64.049-8 | Труба |
Загрузка ...
|
|
| 15 | 151.64.050-8 | Труба |
Загрузка ...
|
|
| 16 | 151.64.074-1 | Привод |
Загрузка ...
|
|
| 17 | 151.64.086-13 | Труба |
Загрузка ...
|
|
| 18 | 151.64.092 | Влагоотделитель |
Загрузка ...
|
|
| 19 | 125.48.040 | Лента крепежная в сборе |
Загрузка ...
|
|
| 20 | 125.64.069 | Кран отбора воздуха в сборе |
Загрузка ...
|
|
| 21 | 150.08.038-03 | Цепочка |
Загрузка ...
|
|
| 22 | 150.40.024-3-01 | Удлинитель рычага |
Загрузка ...
|
|
| 23 | 150.61.020-01 | Шланг |
Загрузка ...
|
|
| 24 | 15564028 | Клапан буксирный |
Загрузка ...
|
|
| 25 | 170.41.023 | Трубка |
Загрузка ...
|
|
| 26 | 172.64.085 | Труба |
Загрузка ...
|
|
| 27 | 173.64.041-1 | Труба |
Загрузка ...
|
|
| 28 | 200-3506060-Б1 | Шланг к передним тормозным камерам гибкий в сборе |
Загрузка ...
|
|
| 29 | 200-3515050-01 | Клапан предохранительный |
Загрузка ...
|
|
| 30 | 500-3519010-01 | Камера тормозная |
Загрузка ...
|
|
| 31 | А29.51.000Б-01 | Регулятор давления |
Загрузка ...
|
|
| 32 | ММ124В-3810600 | Датчик |
Загрузка ...
|
|
| 33 | 151.64.153 | Тройник |
Загрузка ...
|
|
| 34 | 151.64.155-5 | Штуцер |
Загрузка ...
|
|
| 35 | 151.64.161-1 | Тройник |
Загрузка ...
|
|
| 36 | 151.64.162 | Угольник |
Загрузка ...
|
|
| 37 | 151.64.166 | Кронштейн тройника |
Загрузка ...
|
|
| 38 | 151.64.172 | Пружина |
Загрузка ...
|
|
| 39 | 151.64.176 | Стержень |
Загрузка ...
|
|
| 40 | 151.64.177 | Седло |
Загрузка ...
|
|
| 41 | 151.64.221 | Угольник конечный |
Загрузка ...
|
|
| 42 | 151.64.222 | Тройник |
Загрузка ...
|
|
| 43 | 151.64.254 | Скоба |
Загрузка ...
|
|
| 44 | 151.64.255 | Штуцер |
Загрузка ...
|
|
| 45 | 151.64.283 | Трубка |
Загрузка ...
|
|
| 46 | 151.64.283-01 | Трубка |
Загрузка ...
|
|
| 47 | 54.08.407 | Кольцо |
Загрузка ...
|
|
| 48 | 120.64.244 | Кронштейн |
Загрузка ...
|
|
| 49 | 125.49.221 | Шайба |
Загрузка ...
|
|
| 50 | 125.64.254 | Скоба |
Загрузка ...
|
|
| 51 | 125.64.290 | Штуцер |
Загрузка ...
|
|
| 52 | 155.64.101 | Штуцер |
Загрузка ...
|
|
| 53 | 155.64.102 | Корпус |
Загрузка ...
|
|
| 54 | 155.64.103 | Гайка - заглушка |
Загрузка ...
|
|
| 55 | 155.64.104 | Кольцо |
Загрузка ...
|
|
| 56 | 155.64.105 | Клапан - шариковый |
Загрузка ...
|
|
| 57 | 173.64.106 | Кронштейн |
Загрузка ...
|
|
| 58 | 260089-П52 | Палец 12х40 |
Загрузка ...
|
|
| 59 | ГПШ-М10х1 | Гайка |
Загрузка ...
|
|
| 60 | М8х40.7795 | Болт |
Загрузка ...
|
|
| 61 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 62 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 63 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 64 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 65 | М8.5915 | Гайка |
Загрузка ...
|
|
| 66 | М12.5915 | Гайка |
Загрузка ...
|
|
| 67 | М20Х1,5.5929 | Гайка |
Загрузка ...
|
|
| 68 | "КГ1/4""" | Пробка |
Загрузка ...
|
|
| 69 | "КГ3/8""" | Пробка |
Загрузка ...
|
|
| 70 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 71 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 72 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 73 | 2065Г.6402 | Шайба |
Загрузка ...
|
|
| 74 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 75 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 76 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 77 | 4x25.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
